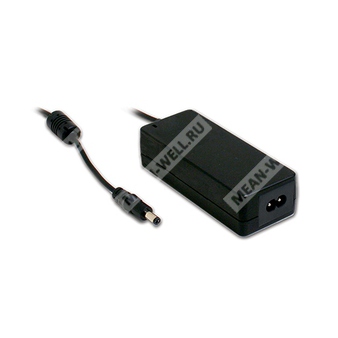

GSM40B15-P1J

GSM40B15-P1J - сетевой AC/DC адаптер медицинского класса мощностью 40 Вт с выходным напряжением 15 В и разъёмом P1J.

Общее описание

GSM40B15-P1J относится к серии GSM40B — это высоконадежные настольные одно­выходные источники питания медицинского исполнения, предназначенные для питания портативной и стационарной медицинской электроники, а также оборудования промышленного и инструментального назначения, где требуются низкие токи утечки, повышенная электробезопасность и стабильные выходные параметры.

Модель выполнена в классе II, оснащена двухконтактным сетевым вводом IEC320-C8 без защитного заземления и использует сетевой вход 80…264 В AC, что позволяет применять изделие в широком диапазоне сетевых условий. Выходное напряжение модели GSM40B15-P1J составляет 15 В, а максимальная выходная мощность — 40 Вт. Конструкция соответствует требованиям медицинских стандартов с уровнем изоляции 2xMOPP между первичной и вторичной цепями.

Серия характеризуется очень низким током холостого хода, высокой энергетической эффективностью до 91%, встроенной индикацией включения, защитой от короткого замыкания, перегрузки и перенапряжения, а также наличием сменных DC-штекеров. Исполнение P1J означает стандартный коаксиальный штекер 5,5 × 2,1 мм с полярностью «плюс в центре».

Расшифровка партномера

Ключевые особенности

• 2-контактный сетевой вход IEC320-C8, класс II.
• Медицинская безопасность по требованиям 2xMOPP.
• Крайне низкий ток утечки.
• Потребление без нагрузки менее 0,1 Вт.
• Класс энергоэффективности VI и соответствие CoC Version 5.
• Диапазон входного напряжения 80…264 В AC.
• Защиты: короткое замыкание, перегрузка, перенапряжение.
• Светодиодная индикация включения.
• Сменные DC-штекеры, включая быстроразъёмные аксессуары.
• Рабочий температурный диапазон -30…+70 °C.
• 3 года гарантии по документации не приводится в этом описании.

Области применения

• Мобильные клинические рабочие места.
• Оральные ирригаторы.
• Переносные аппараты гемодиализа.
• Дыхательные аппараты.
• Медицинские компьютерные мониторы.

Описание

GSM40B15-P1J представляет собой высоконадежный настольный сетевой адаптер серии GSM40B, выполненный в медицинском исполнении и предназначенный для питания электронных устройств с требованием к повышенной электробезопасности. В серии реализованы выходные напряжения от 5 В до 48 В, а конкретно для данной модели — 15 В постоянного тока. Адаптер рассчитан на работу от сети переменного тока 80…264 В, что обеспечивает устойчивую эксплуатацию в глобальных энергосетях.

Изделие выполнено в малопрофильном корпусе с двойной изоляцией и соответствует требованиям медицинской безопасности. Благодаря высокому КПД до 91% и снижению потребления в режиме холостого хода менее 0,1 Вт, устройство подходит для систем, где важны энергетическая эффективность и низкое тепловыделение. Низкий ток утечки позволяет использовать адаптер в непосредственном контакте с пациентом в составе медицинского оборудования, соответствующего действующим стандартам безопасности.

Конструкция серии предусматривает защиту от перегрузки и перенапряжения, а также автоматическое восстановление после устранения аварийного режима в случае перегрузки. Встроенный светодиод отображает наличие питания на выходе.

Расшифровка модели

Таблица параметров

Примечания

1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C при влажности 70% RH.

2. Выходное напряжение измеряется в точке контроля на штекерном выходе при нагрузке 50%.

3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.

4. Допуск включает начальную установку, стабилизацию по линии и по нагрузке.

5. Регулировка по линии измеряется от нижнего до верхнего уровня входного напряжения при номинальной нагрузке.

6. Время установки измеряется при первом холодном включении; повторные включения и выключения могут увеличить это время.

7. При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтингa.

8. Снижение допустимой температуры окружающей среды при высоте выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.

9. Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.

Механические данные

Корпус серии: GS60B. На корпусе предусмотрен светодиодный индикатор питания. Входной разъём расположен по стандарту IEC320-C8. DC-выход выполнен через сменный штекер P1J. Для кабельного исполнения в документации указаны проводники UL1185/UL2464 в зависимости от диапазона выходного напряжения.

Сведения по DC-штекеру P1J

P1J — стандартный штекер типа barrel/tuning fork style, наружный диаметр 5,5 мм, внутренний диаметр 2,1 мм, длина 9,5 мм. Полярность: центральный контакт положительный.
