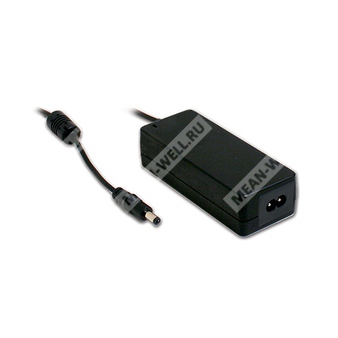

GSM40B18-P1J - медицинский AC/DC адаптер 40 Вт для питания электронных устройств с выходом 18 В.
Назначение: настольный одновыходной источник питания класса медицинской безопасности, предназначенный для подключения к сети переменного тока и формирования стабилизированного постоянного напряжения 18 В для медицинской и иной электронной аппаратуры.
Расшифровка партномера
| Фрагмент партномера | Значение |
| GSM | Серия медицинских адаптеров Mean Well |
| 40B | Серия мощностью 40 Вт, исполнение GSM40B |
| 18 | Номинальное выходное напряжение 18 В |
| P1J | Тип выходного разъёма: штекер P1J, стандартный 2,1 × 5,5 мм, центр «плюс» |
Краткое описание
GSM40B18-P1J представляет собой высоконадежный настольный источник питания переменного/постоянного тока из серии GSM40B, рассчитанный на применение в медицинской технике и других электронных устройствах. Модель построена по схеме одновыходного адаптера с универсальным сетевым входом 80–264 В AC и выдаёт стабилизированное напряжение 18 В постоянного тока. Конструкция ориентирована на низкий ток утечки, высокий КПД и соответствие требованиям медицинской электробезопасности.
Особенности
- 2-контактный сетевой вход IEC320-C8, устройство класса II.
- Соответствие требованиям медицинской безопасности по 2 x MOPP.
- Очень малый ток утечки.
- Потребление на холостом ходу менее 0,1 Вт.
- Уровень энергоэффективности VI и соответствие CoC Version 5.
- Соответствие требованиям K-MEPS для модели GSM40B48-P1J; для серии в целом заявлена высокая энергоэффективность.
- Широкий диапазон рабочей температуры.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Светодиодный индикатор наличия питания.
- Возможность использования различных сменных DC-разъёмов через quick adapter.
- Срок службы: более 90 тыс. часов.
Области применения
- Мобильные клинические рабочие места.
- Оральный ирригатор.
- Портативный гемодиализный аппарат.
- Дыхательная аппаратура.
- Медицинские компьютерные мониторы.
Описание
Серия GSM40B — это высоконадежные настольные одновыходные «зелёные» медицинские адаптеры мощностью 40 Вт. Устройства оснащены стандартным 2-контактным сетевым разъёмом IEC320-C8 и принимают входное напряжение 80–264 В AC. Серия обеспечивает различные фиксированные выходные напряжения, в том числе 18 В, и предназначена для питания широкого круга медицинских и электронных устройств.
Схемотехника соответствует международным стандартам медицинской безопасности. Применение двойной или усиленной изоляции и уровень защиты 2 x MOPP позволяют использовать изделие в непосредственном контакте с пациентом. Для снижения потребления энергии реализован режим очень низкой мощности без нагрузки, а также высокий коэффициент полезного действия. Корпус выполнен в настольном исполнении, с индикацией состояния питания и возможностью выбора выходного разъёма через опциональные переходники или заказную комплектацию кабеля.
Расшифровка исполнения P1J
P1J — стандартный DC-штекер типа «тюльпан/баррель» 2,1 × 5,5 мм, длиной 11 ± 0,5 мм, с центральным положительным контактом. Данное исполнение поставляется как стандартный вариант для модели GSM40B18-P1J.
Технические параметры
| Параметр | Значение для GSM40B18-P1J |
| Номер заказа | GSM40B18-P1J |
| Номер модели безопасности | GSM40B18 |
| Номинальное выходное напряжение | 18 В |
| Номинальный выходной ток | 2,22 А |
| Диапазон выходного тока | 0–2,22 А |
| Номинальная мощность | 40 Вт |
| Выходные пульсации и шум | 120 мВп-п |
| Допуск выходного напряжения | ±3,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±3,0% |
| Время установки, нарастания | 1500 мс / 30 мс при 115 В AC, полной нагрузке |
| Время удержания | 24 мс при 115 В AC, полная нагрузка |
| Входной параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC |
| Диапазон частоты | 47–63 Гц |
| КПД тип. | 89% |
| Входной ток тип. | 0,5 А при 230 В AC |
| Входной ток тип. | 1 А при 115 В AC |
| Пусковой ток тип. | 30 А при 115 В AC, холодный старт |
| Пусковой ток тип. | 60 А при 230 В AC, холодный старт |
| Ток утечки макс. | < 50 мкА при 264 В AC |
| Защита | Значение |
| Перегрузка | 105–160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,2–7,0 В |
| Перенапряжение, способ восстановления | Отключение выходного напряжения, восстановление после повторного включения питания |
| Эксплуатационные и механические параметры | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения, влажность | от -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин на цикл, суммарно 60 мин по осям X, Y, Z |
| Рабочая высота | 3000 м |
| Габариты | 125 × 50 × 31,5 мм |
| Масса | 0,27 кг |
| Упаковка | 40 шт. / 11,8 кг / 1,04 куб. фута |
| MTBF | 3505,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 719,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Электрическая прочность и изоляция | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Primary-Secondary: 2 x MOPP |
| ЭМС | Нормативы и уровни |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), MSIP KN32, класс B |
| Проводимые помехи | BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), MSIP KN32, класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Колебание напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Устойчивость к EFT | Уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 3, 1 кВ линия-линия |
| Устойчивость к наведённым помехам | Уровень 3, 10 В |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Базовые стандарты | BS EN/EN60601-1-2, BS EN/EN61204-3 |
| Безопасность и сертификация | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1; PSE J60950-1 (только 48 В); EAC TP TC 004; KC K60950-1 (только 48 В) |
Параметры выходного напряжения для серии
| Номинальное напряжение | Номинальный ток | Пульсации и шум | Допуск |
| 5 В | 5 А | 80 мВп-п | ±5,0% |
| 7,5 В | 5,34 А | 80 мВп-п | ±5,0% |
| 9 В | 4,45 А | 100 мВп-п | ±5,0% |
| 12 В | 3,34 А | 100 мВп-п | ±3,0% |
| 15 В | 2,67 А | 100 мВп-п | ±3,0% |
| 18 В | 2,22 А | 120 мВп-п | ±3,0% |
| 24 В | 1,67 А | 150 мВп-п | ±2,5% |
| 48 В | 0,84 А | 150 мВп-п | ±2,5% |
Конструкция и подключение
Стандартное подключение переменного тока выполнено через сетевой вход IEC320-C8. Для модели GSM40B18-P1J предусмотрен стандартный выходной штекер P1J. Полярность: центральный контакт положительный, наружный контакт отрицательный.
Габаритные размеры корпуса: 125 × 50 × 31,5 мм. Исполнение — настольный адаптер с кабельным выходом и светодиодным индикатором питания.
Примечания
| 1 | Все параметры приведены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH. |
| 2 | Выходное напряжение измеряется в точке на клемме разъёма при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает погрешность установки, регулировку по линии и по нагрузке. |
| 5 | Регулировка по линии измеряется от нижнего к верхнему значению входного напряжения при номинальной нагрузке. |
| 6 | Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличивать это время. |
| 7 | При низком входном напряжении может потребоваться снижение допустимой нагрузки; следует учитывать дерейтинг-кривую. |
| 8 | Снижение допустимой температуры окружающей среды при высоте более 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 9 | Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
