GSM60A05-P1J - компактный медицинский AC-DC адаптер 60 Вт для питания аппаратуры с выходом 5 В.
GSM60A05-P1J — это высоконадежный настольный одновыходной медицинский AC-DC адаптер серии GSM60A, предназначенный для питания медицинского и промышленного электронного оборудования с выходным напряжением 5 В.
Расшифровка партномера
| Фрагмент обозначения |
Расшифровка |
| GSM |
Серия медицинских адаптеров Mean Well GSM |
| 60A |
Номинальная мощность серии: 60 Вт |
| 05 |
Выходное напряжение: 5 В |
| P1J |
Тип выходного разъема постоянного тока: стандартный штекер 2,1 × 5,5 × 11 мм, тип «tuning fork» |
Назначение и применение
- Мобильная клиническая рабочая станция
- Оральный ирригатор
- Портативный аппарат для гемодиализа
- Дыхательный аппарат
- Медицинский компьютерный монитор
Особенности
- 3-полюсный сетевой вход IEC320-C14, класс I.
- Медицинская безопасность: 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Чрезвычайно низкий ток утечки.
- Потребление без нагрузки менее 0,15 Вт.
- Класс энергоэффективности VI и соответствие CoC Version 5.
- Диапазон рабочих температур: от -30 до +70 °C.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодный индикатор включения.
- Срок службы более 105 тыс. ч.
- Доступны различные сменные DC-штекеры через аксессуары или по запросу заказчика.
Описание
GSM60A — это высоконадежная серия настольных одновыходных «зеленых» медицинских адаптеров мощностью 60 Вт. Устройство выполнено в классе I с заземлением, оснащено стандартным входом IEC320-C14 и рассчитано на входное напряжение переменного тока от 80 до 264 В.
Серия включает модели с выходным напряжением от 5 до 48 В постоянного тока, предназначенные для широкого спектра медицинских электрических устройств. Схемотехника соответствует международным медицинским требованиям безопасности 2 x MOPP и обеспечивает сверхнизкий ток утечки, что важно для оборудования, находящегося в непосредственном контакте с пациентом.
Модель GSM60A05-P1J обеспечивает выход 5 В и выполнена с КПД до 81,5 %, при очень низком потреблении без нагрузки менее 0,15 Вт. Корпус изготовлен из самозатухающего пластика класса 94V-0. Устройство сертифицировано по международным нормам медицинской безопасности и соответствует требованиям по энергоэффективности США, Канады, Австралии, Новой Зеландии и ЕС.

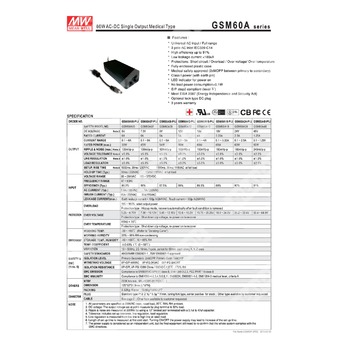

Технические параметры
Выход
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный ток |
6 А |
| Диапазон тока |
0,1–6 А |
| Номинальная мощность |
30 Вт |
| Пульсации и шум |
80 мВ пик-пик |
| Допуск по выходному напряжению |
±5,0 % |
| Регулирование по линии |
±1,0 % |
| Регулирование по нагрузке |
±5,0 % |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В AC |
| Диапазон частоты |
47–63 Гц |
| Входной ток |
1,4 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток |
30 А / 115 В AC; 60 А / 230 В AC, холодный старт |
| Эффективность типовая |
81,5 % |
Защита
| Параметр |
Описание |
| Перегрузка |
105–160 % от номинальной выходной мощности; режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Выдерживаемое напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: короткое замыкание |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Уровень изоляции |
Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP |
| Ток утечки на землю |
< 100 мкА / 264 В AC |
| Ток прикосновения |
< 100 мкА / 264 В AC |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–90 % RH, без конденсации |
| Температура хранения и влажность |
-40…+85 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент |
±0,03 % / °C (0…40 °C) |
| Вибрация |
10–500 Гц, 2 G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота |
3000 м |
Временные параметры
| Параметр |
Значение |
| Время установки |
1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания |
50 мс / 230 В AC; 18 мс / 115 В AC при полной нагрузке |
ЭМС и помехоустойчивость
| Параметр |
Норматив / уровень |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), J55032(H29) только для 12 В, FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B); класс B |
| Проводимые помехи |
BS EN/EN55011 (CISPR11), J55032(H29) только для 12 В, FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B); класс B |
| Гармонические токи |
Класс A |
| Электростатический разряд |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Электрические быстрые переходные процессы |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
Уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Кондуктивная помехоустойчивость |
Уровень 3, 10 В |
| Иммунитет к магнитному полю |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100 % провал 1 период, 30 % провал 25 периодов, 100 % прерывание 250 периодов |
Надежность, масса, габариты, упаковка
| Параметр |
Значение |
| MTBF |
3597,9 тыс. ч, Telcordia SR-332 (Bellcore); 721,1 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты |
125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса |
0,25 кг |
| Упаковка |
40 шт. / 12 кг / 1,04 куб. фута |
Подключение и конструкция
| Параметр |
Значение |
| Сетевой вход |
IEC320-C14 |
| Стандартный DC-штекер |
P1J |
| Тип штекера |
2,1 × 5,5 × 11 мм, C+, тип «tuning fork» |
| Полярность |
Внешний контакт: «-», внутренний контакт: «+» |
| Соединение «-Vo» с AC FG |
Стандартно соединено |
| Соединение «-Vo» с AC FG |
Опционально не соединено |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70 % RH.
- Выходное напряжение измеряется на выходном разъеме при нагрузке 50 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, регулирование по линии и по нагрузке.
- Регулирование по линии измеряется от низкого уровня сети к высокому при номинальной нагрузке.
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение питания может увеличить это время.
- Может потребоваться понижение нагрузки при низком входном напряжении; следует проверить кривую дерейтирования.
- Для моделей без вентилятора дерейтирование по температуре для высоты свыше 2000 м составляет 3,5 °C на 1000 м.
- Для моделей с вентилятором дерейтирование по температуре для высоты свыше 2000 м составляет 5 °C на 1000 м.
- Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
Краткие сведения о конструкции
- Корпус настольного исполнения.
- Одновыходная архитектура.
- Предназначен для медицинского применения.
- Используется сменный DC-разъемный адаптерный подход для расширения вариантов подключения.
