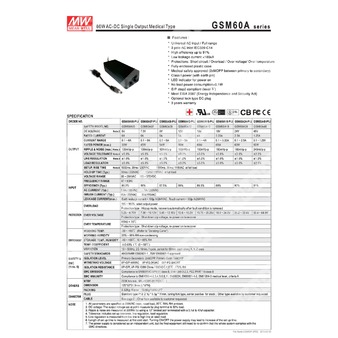

GSM60A09-P1J - медицинский AC/DC адаптер на 60 Вт с выходом 9 В и разъёмом P1J.
GSM60A09-P1J — это настольный одновыходный сетевой источник питания медицинского класса, предназначенный для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение 9 В для питания медицинского и промышленного электронного оборудования.
Назначение и область применения
- Мобильная клиническая рабочая станция
- Оральный ирригатор
- Портативный аппарат гемодиализа
- Дыхательный аппарат
- Медицинский компьютерный монитор
Особенности
- Однофазный настольный адаптер с 3-контактным входом переменного тока IEC320-C14.
- Класс I, с защитным заземлением.
- Медицинская безопасность: 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Сверхнизкий ток утечки.
- Потребление без нагрузки менее 0,15 Вт.
- Класс энергоэффективности VI; соответствует CoC Version 5.
- Рабочий диапазон температуры от -30 до +70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодная индикация включения питания.
- Срок службы более 105 тыс. часов.
- Доступны различные сменные DC-штекеры через аксессуары quick adapter.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| GSM |
Серия GSM60A |
| 60 |
Номинальная мощность 60 Вт |
| A |
Вход IEC320-C14 AC |
| 09 |
Выходное напряжение 9 В |
| P1J |
Стандартный DC-штекер 2,1 × 5,5 × 11 мм, тип C+, tuning fork |
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
9 В |
| Номинальный ток |
6 А |
| Диапазон тока |
0,1 ~ 6 А |
| Номинальная мощность |
54 Вт |
| Пульсации и шум |
100 мВ p-p |
| Допуск по выходному напряжению |
±5,0% |
| Регулировка по линии |
±1,0% |
| Регулировка по нагрузке |
±5,0% |
| Уровень напряжения защиты от перенапряжения |
9,4 ~ 12,2 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80 ~ 264 В переменного тока |
| Частота сети |
47 ~ 63 Гц |
| Потребляемый ток |
1,4 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток |
Холодный старт: 30 А / 115 В AC; 60 А / 230 В AC |
| Потребление без нагрузки |
< 0,15 Вт |
| КПД |
87,5% |
Защита
| Параметр |
Описание |
| Перегрузка |
105 ~ 160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
Выход отключается, восстановление после повторного включения питания |
| Перегрев |
Выход отключается, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +70 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0 ~ 40 °C) |
| Высота эксплуатации |
3000 м |
Изоляция и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved |
| Уровень изоляции |
Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP |
| Испытательное напряжение |
Вход–выход: 4 кВ AC; вход–земля: 2 кВ AC; выход–земля: короткое замыкание |
| Сопротивление изоляции |
Вход–выход, вход–земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки |
Ток утечки на землю < 100 мкА / 264 В AC; ток прикосновения < 100 мкА / 264 В AC |
ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Кондуктивные помехи |
BS EN/EN55011 (CISPR11), J55032(H29) (только для 12 В), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
Класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), J55032(H29) (только для 12 В), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Пульсация напряжения сети |
BS EN/EN61000-3-3 |
---- |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Кондуктивная восприимчивость |
BS EN/EN61000-4-6 |
Уровень 3, 10 В |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Нормы EMC |
BS EN/EN60601-1-2, BS EN/EN61204-3 |
---- |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
3597,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 721,1 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса |
0,25 кг |
| Упаковка |
40 шт. / 12 кг / 1,04 куб. фута |
Механические данные
Корпус: GS60A.
Входной разъём: IEC320-C14.
Выходной DC-штекер: P1J.
Длина кабеля: UL2464 16AWG 1000 ±50 мм для 5 ~ 15 В; UL1185 16AWG 1500 ±50 мм для 18 ~ 48 В.
Для P1J: наружный диаметр 5,5 мм, внутренний диаметр 2,1 мм, длина 11 ±0,5 мм.
Полярность: центральный контакт «+».
Подключение корпуса к защитному заземлению: стандартно — минус выхода соединён с AC FG; опционально — минус выхода не соединён с AC FG.
Статические характеристики и дерейтинг
При входном напряжении 80 ~ 264 В AC изделие работает в полном диапазоне нагрузки в пределах характеристик статических кривых, приведённых в документе.
При повышении температуры окружающей среды выше 50 °C требуется снижение нагрузки согласно кривой дерейтинга; при 70 °C допустимая нагрузка составляет около 50%.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется на разъёме штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12", с конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и по нагрузке.
- Регулировка по линии измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Время установки измеряется при первом холодном пуске. Повторное включение питания может увеличить время установки.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтинга.
- Для высоты более 2000 м температура окружающей среды должна снижаться на 3,5 °C / 1000 м для моделей без вентилятора и на 5 °C / 1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. Для проведения испытаний следует использовать руководство по испытаниям ЭМС компонентов источников питания.
