GSM60A12-P1J
GSM60A12-P1J - 60-ваттный медицинский AC/DC адаптер с выходом 12 В и вилкой P1J.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| GSM | Серия медицинских адаптеров GSM |
| 60A | Номинальная мощность 60 Вт, исполнение серии GSM60A |
| 12 | Выходное напряжение 12 В |
| P1J | Стандартный DC-разъём типа P1J, 2.1 × 5.5 × 11 мм, штекер с центральным контактом положительной полярности |
Краткое описание
GSM60A12-P1J — высоконадёжный настольный одно-выходной зелёный медицинский AC/DC адаптер мощностью 60 Вт серии GSM60A. Изделие выполнено как устройство класса I с защитным заземлением, оснащено стандартным сетевым входом IEC320-C14 и рассчитано на питание от сети переменного тока 80…264 В. Модель предназначена для применения в медицинском оборудовании и других электронных устройствах, где требуются низкие токи утечки, соответствие медицинским стандартам безопасности и высокая энергоэффективность.
Назначение
Источник предназначен для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В для питания медицинской и промышленной электронной аппаратуры, включая оборудование с непосредственным электрическим контактом с пациентом, при соблюдении требований к системе в целом.
Особенности
- 3-полюсный вход переменного тока IEC320-C14.
- Устройство класса I с защитным проводником.
- Медицинская безопасность: 2 x MOPP по ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Сверхнизкий ток утечки.
- Потребление холостого хода менее 0.15 Вт.
- Уровень энергоэффективности VI и соответствие CoC Version 5.
- Расширенный диапазон рабочей температуры от -30 до +70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодный индикатор включения.
- Ресурс более 105 тыс. часов.
- Доступны различные DC-штекеры через аксессуары и исполнение по заказу.
Области применения
- Мобильная клиническая рабочая станция.
- Оральный ирригатор.
- Портативный аппарат гемодиализа.
- Дыхательный аппарат.
- Монитор медицинского компьютера.
Описание
GSM60A12-P1J относится к серии компактных настольных медицинских адаптеров на 60 Вт с одним выходом. Конструктивно это сетевой AC/DC источник питания с широким входным диапазоном 80…264 В переменного тока и рабочей частотой 47…63 Гц. Серия ориентирована на применение в медицинской технике, где важны высокий уровень электрической безопасности, малые токи утечки и стабильные выходные параметры.
Для модели на 12 В предусмотрено номинальное выходное напряжение 12 В, номинальный ток 5 А и мощность до 60 Вт. Источник имеет встроенные схемы защиты и автоматически восстанавливается после устранения аварийных условий, за исключением перенапряжения и перегрева, при которых требуется повторное включение питания. Корпус выполнен из пластика с огнестойкостью 94V-0. Устройство сертифицировано по международным медицинским нормам безопасности.
Выходное исполнение P1J представляет собой стандартный штекер типа tuning fork с геометрией 2.1 × 5.5 × 11 мм и положительной полярностью центрального контакта.
Расшифровка параметров серии и модели
| Параметр | Значение |
| Серия | GSM60A |
| Тип изделия | Медицинский AC/DC адаптер |
| Выходное напряжение | 12 В |
| Выходной разъём | P1J |
| Исполнение разъёма | Стандартный штекер 2.1 × 5.5 × 11 мм |

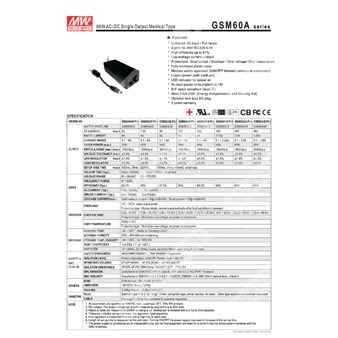

Параметры
Выход
| Параметр | Значение для GSM60A12-P1J |
| Номинальное выходное напряжение | 12 В |
| Диапазон регулировки выходного напряжения | 10.8…13.2 В |
| Номинальный ток | 5 А |
| Диапазон тока нагрузки | 0.1…5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±3.0% |
| Нестабильность по сети | ±1.0% |
| Нестабильность по нагрузке | ±3.0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока |
| Диапазон частоты | 47…63 Гц |
| Потребляемый ток | 1.4 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Потребление без нагрузки | <0.15 Вт |
Защиты
| Параметр | Значение |
| Перегрузка | 105…160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Электрические и временные характеристики
| Параметр | Значение |
| Время установления | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 18 мс при 115 В AC, при полной нагрузке |
| КПД | 88% тип. |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: короткое |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю | <100 мкА при 264 В AC |
| Ток прикосновения | <100 мкА при 264 В AC |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), J55032(H29) только для 12 В, FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
| Проводимые помехи | BS EN/EN55011 (CISPR11), J55032(H29) только для 12 В, FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
| Гармонические составляющие тока | Класс A |
| Мерцание напряжения | ---- |
Устойчивость к помехам
| Параметр | Уровень |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-поле | Уровень 3, 10 В/м (80 МГц…2.7 ГГц); таблица 9, 9…28 В/м (385 МГц…5.78 ГГц) |
| EFT-пачки | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ line-line, 2 кВ line-FG |
| Проводимая восприимчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0…40 °C) |
| Рабочая высота | 3000 м |
| Температурная дерейтинг-кривая | См. кривую дерейтинга |
| Поправка по высоте | Снижение допустимой температуры окружающей среды на 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Механические данные
| Параметр | Значение |
| Габариты | 125 × 50 × 31.5 мм |
| Масса | 0.25 кг |
| Упаковка | 40 шт. / 12 кг / 1.04 куб. фут. |
| Корпус | Пластик 94V-0 |
| Индикация | Светодиод питания |
Надёжность
| Параметр | Значение |
| MTBF | 3597.9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 721.1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Исполнение выходного разъёма P1J
| Параметр | Значение |
| Тип | Стандартный штекер |
| Геометрия | 2.1 × 5.5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Совместимость | Тип tuning fork |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Выходное напряжение измеряется на конце разъёма при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, регулирование по линии и по нагрузке.
- Регулирование по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
- Время установления измеряется при первом холодном пуске. Включение и выключение источника питания может увеличить время установления.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
- Для рабочих высот более 2000 м требуется температурная коррекция: 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям ЭМС.
