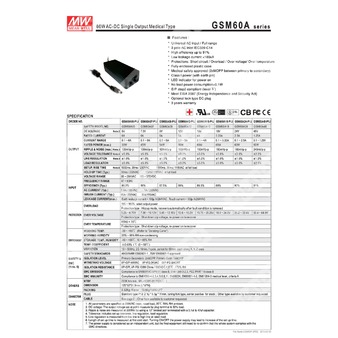

GSM60A18-P1J - медицинский AC/DC адаптер 60 Вт с выходом 18 В и штекером P1J для питания аппаратуры.
Название серии: GSM60A series
Тип изделия: 60W AC-DC Reliable Green Medical Adaptor
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| GSM60A |
Серия GSM60A, настольный одно-выходной медицинский адаптер мощностью 60 Вт |
| 18 |
Номинальное выходное напряжение 18 В |
| P1J |
Стандартный выходной DC-разъём типа P1J: 2.1 × 5.5 × 11 мм, штекер с центральным положительным контактом, тип tuning fork |
Назначение и особенности
GSM60A18-P1J представляет собой высоконадежный настольный одно-выходной медицинский AC/DC адаптер класса I с сетевым входом IEC320-C14 и выходным напряжением 18 В постоянного тока. Изделие рассчитано на применение в медицинской и другой чувствительной электронной аппаратуре, где требуются низкие токи утечки, высокая электрическая безопасность и стабильные параметры питания.
Блок питания поддерживает широкий диапазон входного напряжения 80–264 В AC и частоту сети 47–63 Гц. В конструкции реализованы защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Для индикации включения предусмотрен светодиодный индикатор. Корпус выполнен из трудногорючего пластика 94V-0.
Области применения
- Мобильная клиническая рабочая станция
- Оральный ирригатор
- Портативный аппарат для гемодиализа
- Аппарат для дыхательной терапии
- Медицинский компьютерный монитор
Преимущества и свойства
- 3-полюсный AC-вход IEC320-C14, класс I
- Медицинская безопасность, 2 x MOPP
- Экстремально низкий ток утечки
- Потребление без нагрузки менее 0.15 Вт
- Класс энергоэффективности VI и соответствие CoC Version 5
- Рабочий температурный диапазон от -30 до +70 °C
- Длительный срок службы: более 105 тыс. часов
- Доступны различные сменные DC-штекеры и аксессуары переходников
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
18 В |
| Номинальный выходной ток |
3.33 А |
| Диапазон выходного тока |
0.1–3.33 А |
| Номинальная выходная мощность |
60 Вт |
| Пульсации и шум |
120 мВ п-п |
| Допуск по выходному напряжению |
±3.0% |
| Линейная стабилизация |
±1.0% |
| Нагрузочная стабилизация |
±3.0% |
| Диапазон установки напряжения |
15.7–20.3 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В AC |
| Диапазон частоты сети |
47–63 Гц |
| Потребляемый ток |
1.4 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток |
30 А / 115 В AC; 60 А / 230 В AC, холодный старт |
| Время запуска |
1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания |
50 мс / 230 В AC; 18 мс / 115 В AC при полной нагрузке |
| КПД, тип. |
89% |
Защита
| Параметр |
Значение |
| Перегрузка |
105–160% от номинальной выходной мощности; режим hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0.03% / °C (0…40 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота |
3000 м |
Безопасность и изоляция
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 approved |
| Уровень изоляции |
Первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: короткое замыкание |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки на землю |
Менее 100 мкА / 264 В AC |
| Ток прикосновения |
Менее 100 мкА / 264 В AC |
Электромагнитная совместимость
| Параметр |
Значение |
| Стандарты ЭМС |
BS EN/EN60601-1-2, BS EN/EN61204-3 |
| Кондуктивные и излучаемые помехи |
BS EN/EN55011 (CISPR11), J55032(H29) только для 12 В, FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
| Гармонические составляющие |
Класс A |
| Колебание напряжения |
---- |
| ESD |
Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Устойчивость к RF-полю |
Уровень 3, 10 В/м (80 МГц–2.7 ГГц); таблица 9, 9–28 В/м (385 МГц–5.78 ГГц) |
| Импульсные помехи EFT |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
Уровень 3, 1 кВ линия-линия; 2 кВ линия-земля |
| Проводимая устойчивость |
Уровень 3, 10 В |
| Устойчивость к магнитному полю |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
3597.9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 721.1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
125 × 50 × 31.5 мм (Д × Ш × В) |
| Масса |
0.25 кг |
| Упаковка |
40 шт. / 12 кг / 1.04 куб. фут. |
Механические данные
Корпус исполнения GS60A. Стандартный DC-штекер P1J: наружный диаметр 5.5 мм, внутренний диаметр 2.1 мм, длина 11 мм. Полярность стандартно: центральный контакт положительный. Подключение отрицательного вывода к AC FG указано как стандартное; вариант без подключения к AC FG обозначен как опциональный.
Примечания
| № |
Примечание |
| 1 |
Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 |
Выходное напряжение измеряется на конце разъёма при 50% нагрузки. |
| 3 |
Пульсации и шум измеряются при 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0.1 мкФ и 47 мкФ. |
| 4 |
Допуск включает погрешность настройки, линейную стабилизацию и нагрузочную стабилизацию. |
| 5 |
Линейная стабилизация измеряется от низкого к высокому уровню входного напряжения при номинальной нагрузке. |
| 6 |
Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличить это время. |
| 7 |
При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерейтингa. |
| 8 |
Для высоты более 2000 м коэффициент снижения температуры окружающей среды составляет 3.5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 9 |
Изделие рассматривается как самостоятельный узел, однако конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС. |
Дополнительные сведения
Серия GSM60A предусматривает смену DC-разъёма через кастомизацию стандартного исполнения либо через отдельный аксессуар quick adapter. Для данного исполнения P1J указан как стандартный вариант. Серия также поддерживает различные другие типы DC-штекеров по запросу заказчика.
