GSM60A24-P1J - медицинский AC/DC адаптер мощностью 60 Вт с выходом 24 В и штекером P1J.
GSM60A24-P1J — высоконадежный настольный одновыходный «зелёный» медицинский адаптер серии GSM60A на 60 Вт с выходным напряжением 24 В и выходным разъёмом P1J. Предназначен для питания медицинской и смежной электронной аппаратуры, требующей малых токов утечки, высокой безопасности и широкого диапазона входного напряжения.
Расшифровка партномера
| Элемент партномера | Значение |
| GSM60A | Серия медицинских AC/DC адаптеров, 60 Вт |
| 24 | Выходное напряжение 24 В |
| P1J | Тип выходного DC-разъёма: стандартный штекер, 2.1 × 5.5 × 11 мм, тип «tuning fork» |
Назначение
Источник питания для:
- мобильных клинических рабочих станций;
- оральных ирригаторов;
- портативных аппаратов гемодиализа;
- дыхательных аппаратов;
- медицинских компьютерных мониторов.
Особенности
- 3-контактный сетевой вход IEC320-C14, класс I.
- Медицинская безопасность: 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Очень низкий ток утечки.
- Потребление мощности без нагрузки менее 0,15 Вт.
- Класс энергоэффективности VI; соответствует CoC Version 5.
- Работа в широком диапазоне температуры окружающей среды.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Светодиодный индикатор включения.
- Срок службы более 105 тыс. часов.
- Доступны различные варианты DC-разъёмов через аксессуары и заказные исполнения.
Описание
Серия GSM60A представляет собой высоконадежные настольные одновыходные медицинские AC/DC адаптеры мощностью 60 Вт. Устройство выполнено в классе I с заземлением, оснащено стандартным сетевым входом IEC320-C14 и рассчитано на входное напряжение от 80 до 264 В переменного тока. Серия включает модели с выходными напряжениями от 5 В до 48 В постоянного тока, что позволяет применять её в широком спектре медицинских электрических устройств.
Схемотехническое исполнение соответствует международным медицинским стандартам с уровнем изоляции 2 x MOPP и сверхнизким током утечки, что важно для оборудования с непосредственным электрическим контактом с пациентом. При КПД до 88% для исполнения 24 В и крайне малом потреблении на холостом ходу, адаптер эффективно работает как в активном режиме, так и в режиме ожидания. Корпус выполнен из самозатухающего пластика класса 94V-0. Серия сертифицирована для применения в соответствии с международными медицинскими нормами безопасности.

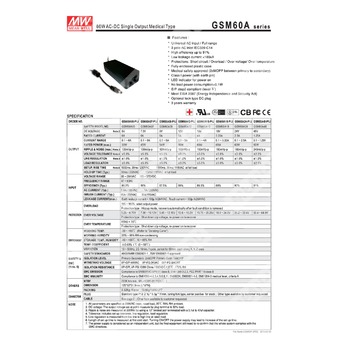

Параметры
Выход
| Параметр | Значение |
| Партномер | GSM60A24-P1J |
| Модель безопасности | GSM60A24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 2,5 А |
| Диапазон тока | 0,1–2,5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по напряжению | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Диапазон напряжения на выходе | 25,2–32,4 В |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения |
| Тип защиты от перегрева | Отключение выходного напряжения с восстановлением после повторного включения |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 1 А / 230 В AC; 1,4 А / 115 В AC |
| Пусковой ток | 30 А / 115 В AC; 60 А / 230 В AC, холодный старт |
| Потребление без нагрузки | Менее 0,15 Вт |
| КПД | 88% тип. для 24 В |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0…40 °C) |
| Рабочая высота | 3000 м |
| Коррекция по высоте | Снижение температурного запаса: 3,5 °C/1000 м при безвентиляторных моделях и 5 °C/1000 м при моделях с вентилятором на высоте выше 2000 м |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: короткое |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ток утечки на землю | Менее 100 мкА при 264 В AC |
| Ток прикосновения | Менее 100 мкА при 264 В AC |
ЭМС
| Параметр | Значение |
| Стандарты ЭМС | BS EN/EN60601-1-2, BS EN/EN61204-3 |
| Проводимые помехи | BS EN/EN55011 (CISPR11), J55032(H29) (только для 12 В), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B); класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), J55032(H29) (только для 12 В), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B); класс B |
| Гармонические составляющие тока | Класс A |
| Пульсация напряжения в сети | ---- |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| RF-поле | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| EFT импульсы | Уровень 3, 2 кВ |
| Импульсная помеха | Уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Магнитное поле | Уровень 4, 30 А/м |
| Проводимая восприимчивость | Уровень 3, 10 В |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3597,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 721,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса | 0,25 кг |
| Упаковка | 40 шт. / 12 кг / 1,04 куб. фута |
Разъёмы и кабель
| Параметр | Значение |
| Входной разъём | IEC320-C14 |
| Выходной разъём | P1J |
| Тип P1J | 2,1 × 5,5 × 11 мм, C+, тип «tuning fork» |
| Кабель | UL2464 16AWG 1000±50 мм для 5–15 В; UL1185 16AWG 1500±50 мм для 18–48 В |
| Полярность | Внешний контакт — «-», внутренний контакт — «+»; «-V» соединён с FG в стандартном исполнении, не соединён в опциональном |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70 % RH.
- Напряжение постоянного тока измеряется на выходе через клемму штекера при нагрузке 50 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12", завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по сети и по нагрузке.
- Стабилизация по сети измеряется от низкого уровня сети до высокого при номинальной нагрузке.
- Время установления измеряется при первом холодном пуске; повторное включение/выключение питания может увеличить время установления.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования.
- Для высоты более 2000 м температурное снижение составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно дополнительно подтверждать соответствие требованиям ЭМС.
