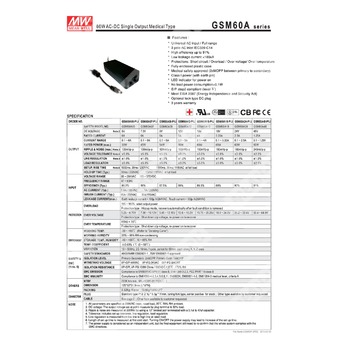

GSM60A48-P1J - 60-Вт медицинский AC-DC адаптер с выходом 48 В и DC-разъёмом P1J.
Назначение: высоконадежный настольный медицинский источник питания для питания медицинского и промышленного электронного оборудования с выходным напряжением 48 В постоянного тока.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
| GSM | Серия медицинских AC-DC адаптеров Mean Well GSM |
| 60A | Номинальная мощность 60 Вт |
| 48 | Выходное напряжение 48 В постоянного тока |
| P1J | Стандартный DC-разъём типа P1J, штекер с внутренним диаметром 2,1 мм, наружным диаметром 5,5 мм, длиной 11 мм, тип «tuning fork» |
Краткое описание
GSM60A48-P1J представляет собой одно-выходной медицинский AC-DC адаптер мощностью 60 Вт в настольном исполнении. Устройство относится к классу I, оснащено сетевым входом IEC320-C14 и рассчитано на широкий диапазон входного напряжения 80…264 В переменного тока. Серия предназначена для применения в медицинской аппаратуре, где требуется низкий ток утечки, высокая надёжность, соответствие стандартам медицинской безопасности и наличие сменных DC-разъёмов.
Особенности
- 3-полюсный сетевой вход IEC320-C14, класс I.
- Медицинская безопасность: 2 x MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Очень низкий ток утечки.
- Потребление на холостом ходу менее 0,15 Вт.
- Класс энергоэффективности VI; соответствует CoC Version 5.
- Рабочий диапазон температуры окружающей среды: от -30 до +70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодный индикатор включения.
- Срок службы более 105 тыс. часов.
- Доступны различные сменные DC-разъёмы.
- Радиаторное, безвентиляторное исполнение.
Области применения
- Мобильная клиническая рабочая станция.
- Оральный ирригатор.
- Портативный аппарат для гемодиализа.
- Дыхательный аппарат.
- Медицинский компьютерный монитор.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0,1…1,25 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 240 мВп-п |
| Допуск по выходному напряжению | ±2,5% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,5% |
| Уставка защиты от перенапряжения | 50,4…64,8 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока |
| Диапазон частоты сети | 47…63 Гц |
| Ток потребления | 1,4 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный запуск |
| Потребление на холостом ходу | <0,15 Вт |
Динамические параметры
| Параметр | Значение |
| Время установки | 1000 мс, 30 мс при 230 В переменного тока; 1500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 18 мс при 115 В переменного тока, при полной нагрузке |
| Эффективность | 91,5% тип. |
Защитные функции
| Функция защиты | Реализация |
| Перегрузка | 105…160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…40 °C) |
| Рабочая высота | 3000 м |
| Вибрация | 10…500 Гц, 2G, по 10 мин на цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: короткое замыкание |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - заземление: 1 x MOPP |
| Ток утечки на землю | <100 мкА при 264 В AC |
| Ток прикосновения | <100 мкА при 264 В AC |
Соответствие стандартам
| Область | Стандарты и требования |
| Безопасность | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, EAC TP TC 004 |
| Эмиссия | BS EN/EN55011 (CISPR11), J55032 (H29) (только для 12 В), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
| Помехоустойчивость | BS EN/EN60601-1-2, BS EN/EN61204-3 |
ЭМС-параметры
| Испытание | Уровень / примечание |
| Электростатический разряд | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-поле | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Скачки напряжения | Уровень 3, 1 кВ линия-линия; 2 кВ линия-земля |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Проводимые помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические токи | Класс A |
| Фликер напряжения | Не указано |
Механические параметры
| Параметр | Значение |
| Габариты | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса | 0,25 кг |
| Упаковка | 40 шт.; 12 кг; 1,04 куб. фута |
Подключение и разъём
| Параметр | Значение |
| Стандартный DC-разъём | P1J |
| Тип разъёма | Коаксиальный штекер, tuning fork style |
| Размеры разъёма | 2,1 × 5,5 × 11 мм |
| Полярность | C+ наружная оболочка / внутренняя цепь в соответствии с обозначением на изделии |
| Подключение корпуса | -V соединён с AC FG по умолчанию; возможно исполнение без соединения -V с AC FG |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH. |
| 2 | Выходное напряжение измеряется в точке на клемме разъёма при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
| 5 | Регулирование по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке. |
| 6 | Время установки измеряется при первом холодном запуске. Повторное включение и выключение питания может увеличить время установки. |
| 7 | При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерейтингa. |
| 8 | Для высоты более 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 9 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС в составе системы. |
MTBF
| Метод оценки | Значение |
| Telcordia SR-332 (Bellcore) | 3597,9 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) | 721,1 тыс. часов минимум |
Дополнительные сведения по исполнению
Серия GSM60A допускает применение различных сменных DC-разъёмов по запросу заказчика. Для исполнения GSM60A48-P1J используется стандартный вариант P1J. Кабельное исполнение и варианты разъёмов могут быть изменены в соответствии с таблицами опций производителя.
