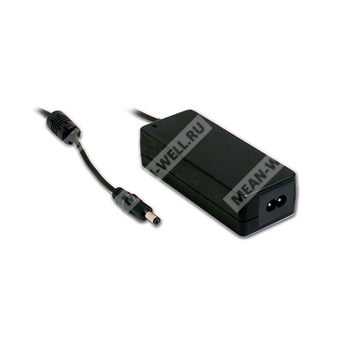

GSM60B12-P1J - медицинский AC-DC адаптер 60 Вт для питания оборудования с выходом 12 В.
GSM60B — это высоконадежная настольная серия одноканальных «зелёных» медицинских адаптеров мощностью 60 Вт. Модель GSM60B12-P1J предназначена для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В и применяется в медицинской и смежной аппаратуре, требующей повышенной электрической безопасности, низких токов утечки и высокой энергоэффективности.
Расшифровка партномера
| Обозначение |
Расшифровка |
| GSM |
Серия адаптеров Mean Well GSM |
| 60B |
Номинальная мощность серии 60 Вт, исполнение серии B |
| 12 |
Выходное напряжение 12 В |
| P1J |
Стандартный выходной разъём постоянного тока P1J, коаксиальный штекер 2,1 × 5,5 × 11 мм, центр «плюс» |
| GSM60B12-P1J |
Медицинский сетевой адаптер серии GSM60B, 60 Вт, 12 В, с выходным разъёмом P1J |
Особенности
- 2-контактный сетевой ввод IEC320-C8, класс II.
- Медицинская безопасность: соответствие 2 x MOPP.
- Чрезвычайно низкий ток утечки.
- Потребление на холостом ходу менее 0,1 Вт.
- Уровень энергоэффективности VI и соответствие CoC Version 5.
- Расширенный диапазон рабочей температуры: от -30 до +70 °C.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Светодиодный индикатор включения.
- Срок службы более 95 тыс. часов.
- Возможность применения различных DC-штекеров через аксессуары быстрого подключения.
Области применения
- Передвижные клинические рабочие станции.
- Оральные ирригаторы.
- Портативные аппараты гемодиализа.
- Дыхательные аппараты.
- Медицинские компьютерные мониторы.
Описание
GSM60B12-P1J относится к серии высоконадежных медицинских адаптеров настольного исполнения. Устройство работает от сети переменного тока с широким диапазоном входного напряжения и формирует стабилизированное выходное напряжение 12 В постоянного тока. Конструктивно серия выполнена в негорючем корпусе из пластика класса 94V-0 и обеспечивает двойную изоляцию, предназначенную для снижения риска поражения электрическим током.
Серия соответствует международным требованиям медицинской безопасности, включая 2 x MOPP, и рассчитана на применение в оборудовании, находящемся в непосредственном электрическом контакте с пациентом. Для модели характерны высокая энергетическая эффективность, малое собственное потребление в режиме холостого хода и низкие токи утечки, что особенно важно для медицинских устройств.
Исполнение -P1J означает стандартный выходной коаксиальный разъём постоянного тока с центром «плюс». Вход выполнен через разъём IEC320-C8.
Параметры
| Параметр |
Значение |
| Заказной номер |
GSM60B12-P1J |
| Модель безопасности |
GSM60B12 |
| Выходное напряжение |
12 В |
| Номинальный ток |
5 А |
| Диапазон тока нагрузки |
0 ~ 5 А |
| Номинальная мощность |
60 Вт |
| Пульсации и шум |
100 мВп-п |
| Допуск по выходному напряжению |
±3,0% |
| Линейная стабилизация |
±1,0% |
| Нестабильность по нагрузке |
±3,0% |
| Время запуска, нарастания |
1000 мс, 30 мс / 230 ВAC; 1500 мс, 30 мс / 115 ВAC при полной нагрузке |
| Время удержания |
50 мс / 230 ВAC; 16 мс / 115 ВAC при полной нагрузке |
| Параметр |
Значение |
| Диапазон входного напряжения |
80 ~ 264 ВAC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД типовое |
88% |
| Входной ток типовой |
1,4 А / 115 ВAC; 1 А / 230 ВAC |
| Пусковой ток типовой |
Холодный старт 30 А / 115 ВAC; 60 А / 230 ВAC |
| Ток утечки максимальный |
Менее 50 мкА / 264 ВAC |
| Параметр |
Значение |
| Защита от перегрузки |
105 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
12,6 ~ 16,2 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения |
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +70 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0 ~ 40 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота |
3000 метров |
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1; PSE J60950-1 (только 48 В); EAC TP TC 004; KC K60950-1 (только 48 В) |
| Уровень изоляции |
Первичная цепь - вторичная цепь: 2 x MOPP |
| Испытательное напряжение изоляции |
I/P-O/P: 4 кВAC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Измерение тока прикосновения |
Менее 50 мкА / 264 ВAC |
| Параметр |
Значение |
| Эмиссия по кондуктивным помехам |
BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
| Эмиссия по излучаемым помехам |
BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
| Гармонические токи |
BS EN/EN61000-3-2, класс B |
| Фликер напряжения |
BS EN/EN61000-3-3, класс B |
| Параметр |
Значение |
| Электростатический разряд |
Уровень 4, 15 кВ воздушный; уровень 4, 8 кВ контактный |
| РЧ-поле |
Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые импульсные помехи |
Уровень 3, 2 кВ |
| Импульсные помехи |
Уровень 3, 1 кВ линия-линия |
| Помехоустойчивость к проводимым помехам |
Уровень 3, 10 В |
| Устойчивость к магнитному полю |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Параметр |
Значение |
| MTBF |
3491,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 694,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса |
0,32 кг |
| Упаковка |
40 шт. / 13,8 кг / 1,04 CUFT |
Подключение
Вход: IEC320-C8.
Выход: стандартный разъём P1J.
Разъём P1J: коаксиальный 2,1 × 5,5 × 11 мм, центр «плюс».
Примечания
- Все параметры заданы при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Выходное напряжение измеряется на выводах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от нижнего до верхнего уровня входного напряжения при номинальной нагрузке.
- Время установки измеряется при первом холодном пуске. Повторное включение/выключение питания может увеличить это время.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования.
- Для высот свыше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Блок питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Дополнительные сведения по исполнению P1J
Для исполнения P1J доступен стандартный DC-разъём и вариант с быстро заменяемыми насадками. Серия допускает использование различных типов штекеров по заказу, включая баррельные, locking, min. pin, center pin и DIN-исполнения, однако для GSM60B12-P1J штатным является именно разъём P1J.
