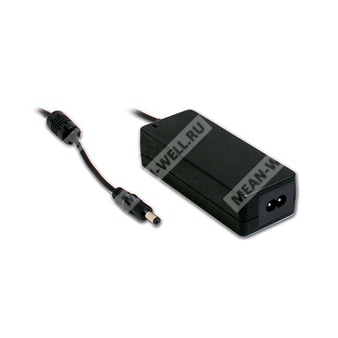

GSM60B15-P1J - 60-ваттный настольный медицинский AC/DC адаптер с выходом 15 В и вилкой P1J.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| GSM60B |
Серия надежных зеленых медицинских адаптеров мощностью 60 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
| P1J |
Тип выходного разъема постоянного тока P1J, стандартный вариант с коаксиальной вилкой 2,1 × 5,5 × 11 мм, полярность C+ |
Краткое описание
GSM60B15-P1J представляет собой высоконадежный настольный одновыходный медицинский AC/DC адаптер мощностью 60 Вт, предназначенный для питания медицинского и связанного с ним электронного оборудования. Устройство выполнено в классе II, имеет двухполюсный сетевой вход IEC320-C8 без заземляющего контакта, широкий диапазон входного напряжения 80–264 В переменного тока и соответствует требованиям медицинской изоляции 2×MOPP. Для данной модификации установлен выход 15 В постоянного тока и стандартный выходной разъем P1J.
Источник питания рассчитан на применение в медицинской аппаратуре, где критичны низкий ток утечки, высокая эффективность, малое собственное потребление и устойчивость к стандартным эксплуатационным и EMC-воздействиям. Серия обеспечивает работу в широком диапазоне температур окружающей среды и снабжена защитами от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- 2-полюсный вход переменного тока IEC320-C8, устройство класса II.
- Медицинская безопасность: 2×MOPP согласно ANSI/AAMI ES60601-1/-1-11 и IEC/BS EN/EN60601-1/-1-11.
- Чрезвычайно низкий ток утечки.
- Потребление без нагрузки менее 0,1 Вт.
- Уровень энергоэффективности VI и соответствие CoC Version 5.
- Рабочий температурный диапазон от -30 до +70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодный индикатор включения.
- Наработка на отказ более 95 тыс. часов.
- Доступны различные сменные DC-разъемы через аксессуары быстрого подключения.
- 3 года гарантии.
Применение
- Мобильные клинические рабочие станции.
- Оральные ирригаторы.
- Портативные аппараты гемодиализа.
- Дыхательные аппараты.
- Медицинские компьютерные мониторы.
Характеристики
| Параметр | Значение |
| Модификация | GSM60B15-P1J |
| Серия | GSM60B |
| Номинальная мощность | 60 Вт |
| Тип | Настольный медицинский AC/DC адаптер |
| Количество выходов | Один |
| Класс изделия | Класс II |
| Тип входного разъема | IEC320-C8 |
| Тип выходного разъема | P1J |
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В постоянного тока |
| Выходной ток | 4 А |
| Диапазон тока | 0 ~ 4 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80 ~ 264 В переменного тока |
| Частота сети | 47 ~ 63 Гц |
| КПД, тип. | 88,5% |
| Потребляемый ток, тип. | 1 А при 230 В переменного тока; 1,4 А при 115 В переменного тока |
| Пусковой ток, тип. | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Ток утечки, макс. | Менее 50 мкА при 264 В переменного тока |
| Время установления | 1000 мс, 30 мс при 230 В переменного тока; 1500 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 16 мс при 115 В переменного тока, при полной нагрузке |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C (с учетом кривой дерейтирования) |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 3000 м |
Защиты
| Защита | Порог / действие |
| Перегрузка | 105 ~ 160% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 15,7 ~ 20,3 В; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1 |
| Стандарты безопасности | ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1 |
| Стандарты безопасности | PSE J60950-1 (только 48 В); EAC TP TC 004; KC K60950-1 (только 48 В) |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2×MOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
| ЭМС-устойчивость | BS EN/EN60601-1-2, BS EN/EN61204-3 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к ВЧ полю | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Электрические быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсное перенапряжение | Уровень 3, 1 кВ линия-линия |
| Устойчивость к кондуктивным помехам | Уровень 3, 10 В |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Гармонический ток | Класс B |
| Фликер напряжения | Класс B |
МТBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 3491,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 694,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 125 × 50 × 31,5 мм |
| Масса | 0,32 кг |
| Упаковка | 40 шт.; 13,8 кг; 1,04 куб. фута |
Конструктивные данные
| Параметр | Значение |
| Корпус | Огнестойкий пластик 94V-0 |
| Индикация | Светодиод питания |
| DC-разъем по умолчанию | P1J |
| Полярность P1J | C+ |
| Размер разъема P1J | 2,1 × 5,5 × 11 мм |
| Кабель | UL2464 16AWG, 1000 ±50 мм для 5 ~ 15 В |
| Кабель | UL1185 16AWG, 1500 ±50 мм для 18 ~ 48 В |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется на конце разъема при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от нижнего уровня сети до верхнего при номинальной нагрузке.
- Время установления измеряется при первом холодном включении. Повторное включение и выключение питания может увеличить время установления.
- При пониженном входном напряжении может потребоваться дерейтирование; следует учитывать соответствующую кривую.
- Снижение допустимой температуры окружающей среды на высоте выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
