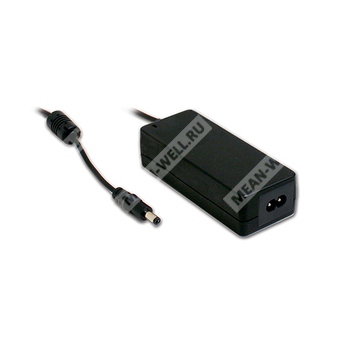

GSM60B24-P1J - 60-ваттный медицинский AC-DC адаптер с выходным напряжением 24 В и вилкой P1J.
GSM60B24-P1J — высоконадежный настольный одновыходной «зелёный» медицинский адаптер мощностью 60 Вт, предназначенный для питания медицинских и иных электронных устройств от сети переменного тока с широким диапазоном входного напряжения. Модель оснащена стандартным входом IEC320-C8 и выходным разъёмом P1J (коаксиальный штекер 2,1 × 5,5 × 11 мм, центр «плюс»).
Назначение и область применения
Источник питания ориентирован на применение в составе медицинской аппаратуры и устройств, где требуются повышенная электрическая безопасность, низкий ток утечки, высокая энергоэффективность и соответствие международным медицинским стандартам.
- Мобильная клиническая рабочая станция
- Оральный ирригатор
- Портативный аппарат для гемодиализа
- Дыхательный аппарат
- Медицинский компьютерный монитор
Описание
Серия GSM60B представляет собой высоконадежные настольные одновыходные медицинские адаптеры класса II. В составе серии используются различные выходные напряжения от 5 В до 48 В постоянного тока, что позволяет применять изделия для широкого круга медицинских электротехнических устройств.
В конструкции реализованы: международные требования медицинской безопасности 2 x MOPP, чрезвычайно низкий ток утечки, высокая эффективность и очень малое потребление без нагрузки. Корпус выполнен из пластика с огнестойкостью 94V-0 и обеспечивает двойную изоляцию, снижающую риск электрического поражения.
Для модели GSM60B24-P1J установлен выход 24 В. Исполнение P1J означает стандартный коаксиальный DC-разъём типа tuning fork.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|
| GSM | Серия изделия |
| 60 | Номинальная мощность 60 Вт |
| B | Серия GSM60B |
| 24 | Выходное напряжение 24 В |
| P1J | Тип выходного разъёма: стандартный коаксиальный штекер 2,1 × 5,5 × 11 мм, центр «плюс» |
Характеристики
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В |
| Диапазон тока | 0 ~ 2,5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск по выходному напряжению | ±3,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±3,0% |
| Диапазон настройки/контроля напряжения | 25,2 ~ 32,4 В |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80 ~ 264 В переменного тока |
| Частота сети | 47 ~ 63 Гц |
| Типичное входное потребление тока | 1,4 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток | Холодный старт: 30 А / 115 В AC; 60 А / 230 В AC |
Энергетические показатели
| Параметр | Значение |
|---|
| КПД | 90% |
| Потребление без нагрузки | < 0,1 Вт |
| Время запуска, тип. | 50 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
| Время удержания, тип. | 1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
|---|
| Защита от перегрузки | 105 ~ 160% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 25,2 ~ 32,4 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Рабочая высота | 3000 м |
| Высота, для которой требуется снижение характеристик | Снижение температуры окружающей среды на 3,5 °C / 1000 м для моделей без вентилятора при высоте выше 2000 м |
Электрическая безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1; PSE J60950-1 (только 48 В); EAC TP TC 004; KC K60950-1 (только 48 В) |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 50 мкА / 264 В AC |
| Эмиссия помех | BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) |
| Помехоустойчивость | BS EN/EN60601-1-2, BS EN/EN61204-3 |
Испытания на ЭМС
| Параметр | Уровень / примечание |
|---|
| Электростатический разряд | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9~28 В/м (385 МГц ~ 5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ линия-линия |
| Кондуктивная помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
| Гармонические составляющие тока | Класс B |
| Фликер напряжения | Класс B |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 3491,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 694,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
|---|
| Размеры | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса | 0,32 кг |
| Упаковка | 40 шт.; 13,8 кг / 1,04 куб. фута |
Конструктивные сведения
Корпус: настольный, пластиковый, огнестойкость 94V-0.
Вход: 2-контактный сетевой ввод IEC320-C8, класс II.
Выходной разъём: P1J, стандартный тип, 2,1 × 5,5 × 11 мм, центр «плюс».
Индикация: светодиод питания.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется в точке на клеммах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, регулировку по линии и по нагрузке.
- Регулировка по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Время установки измеряется при первом холодном запуске; повторное включение и выключение питания может увеличить это время.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую снижения характеристик.
- Для высоты эксплуатации выше 2000 м для моделей без вентилятора применяется снижение температуры окружающей среды 3,5 °C на 1000 м.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Разъёмы и совместимые исполнения
Для серии доступны различные варианты DC-разъёмов и кабельных исполнений. Для модели GSM60B24-P1J используется стандартный выходной разъём P1J. Другие варианты серии могут поставляться по заказу или через сменные адаптеры.
