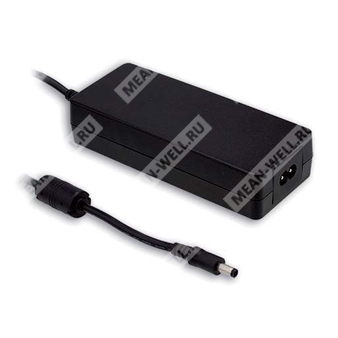

GSM90B12-P1M - сетевой AC/DC медицинский адаптер мощностью 90 Вт с выходным напряжением 12 В для питания медицинской аппаратуры.
Описание серии
GSM90B — это высоконадежная серия настольных одно выходных «зелёных» медицинских адаптеров мощностью 90 Вт. Модель GSM90B12-P1M оснащена стандартной двухконтактной вилкой IEC320-C8 без защитного заземления и предназначена для работы от сети переменного тока с широким диапазоном входного напряжения. Серия рассчитана на применение в медицинском оборудовании, где требуются низкие токи утечки, высокая энергоэффективность и соответствие международным требованиям безопасности для оборудования, контактирующего с пациентом.
Источники питания данной серии обеспечивают выходное постоянное напряжение 12 В, имеют высокий КПД, малое энергопотребление на холостом ходу, встроенные виды защиты и широкий диапазон рабочих температур.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| GSM | Серия медицинских адаптеров Mean Well |
| 90B | Серия мощностью 90 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| P1M | Исполнение с DC-разъёмом P1M, стандартный вариант 2,5 × 5,5 × 11 мм, «плюс» в центре, прямой тип |
Назначение и основные особенности
- Настольный AC/DC адаптер для медицинской аппаратуры.
- Один выход постоянного напряжения 12 В.
- Входной разъём: IEC320-C8, 2 контакта, класс II.
- Соответствие требованиям медицинской безопасности 2 x MOPP.
- Ультранизкий ток утечки.
- Энергоэффективность уровня VI.
- Малая потребляемая мощность без нагрузки.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодный индикатор наличия питания.
- Возможность выбора других DC-штекеров по заказу.
Области применения
- Мобильная клиническая рабочая станция.
- Оральный ирригатор.
- Портативный гемодиализный аппарат.
- Дыхательный аппарат.
- Медицинский компьютерный монитор.
Выход
| Параметр | Значение |
| Партномер | GSM90B12-P1M |
| Модель по безопасности | GSM90B12 |
| Выходное напряжение | 12 В |
| Номинальный ток | 6,67 А |
| Диапазон тока | 0 ~ 6,67 А |
| Номинальная мощность | 80 Вт |
| Максимальная мощность серии по данному исполнению | 80 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск по напряжению | ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±5,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80 ~ 264 В переменного тока; 113 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,91 при 230 В переменного тока; PF > 0,95 при 115 В переменного тока, при полной нагрузке |
| КПД | 88% |
| Потребляемый ток | 1,3 А / 115 В переменного тока; 0,6 А / 230 В переменного тока |
| Пусковой ток | Холодный старт 30 А / 115 В переменного тока; 60 А / 230 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности; режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Защита предусмотрена |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота | 3000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1; EAC TP TC 004 approved |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP |
| Испытательное напряжение изоляции | Первичная цепь — вторичная цепь: 4 кВ переменного тока |
| Сопротивление изоляции | Первичная цепь — вторичная цепь: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ток утечки | Ток прикосновения < 100 мкА / 264 В переменного тока |
ЭМС — помехоэмиссия
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | ---- |
ЭМС — помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Пакетные импульсы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ «линия-линия» |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал, 1 период; 30% провал, 25 периодов; 100% прерывание, 250 периодов |
Надёжность
| Параметр | Значение |
| MTBF | 2743,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 353,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструктив
| Параметр | Значение |
| Размеры | 145 × 60 × 32 мм (Д × Ш × В) |
| Исполнение корпуса | Настольный корпус, материал 94V-0, двойная изоляция |
| Индикатор | Светодиодный индикатор питания |
| Входной разъём | IEC320-C8 |
| Выходной разъём | P1M |
Провод и подключение
| Параметр | Значение |
| Кабель | UL1185 14AWG, 1000 ± 50 мм для 12 ~ 15 В |
| Положение выхода | Центральный контакт положительный |
| Длина штекера | 11 ± 0,5 мм |
Упаковка
| Параметр | Значение |
| Масса | 0,45 кг |
| Упаковка | 30 шт. / 14,5 кг / 0,9 CUFT |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH. |
| 2 | Выходное напряжение измеряется в точке на клемме штекера при 50% нагрузке. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает в себя допуск настройки, регулирование по линии и регулирование по нагрузке. |
| 5 | Регулирование по линии измеряется от нижнего до верхнего значения входного напряжения при номинальной нагрузке. |
| 6 | Время установки измеряется при первом холодном запуске. Повторное включение и выключение питания может увеличить время установки. |
| 7 | При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтирования. |
| 8 | Для высот более 2000 м: температурное снижение составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 9 | Источник питания рассматривается как независимый блок, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
