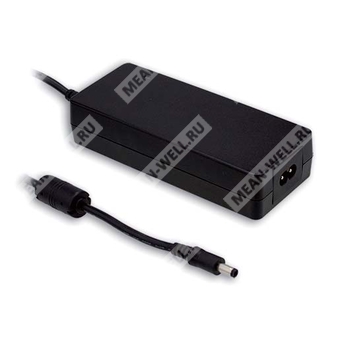

GSM90B15-P1M
GSM90B15-P1M - медицинский AC-DC адаптер на 15 В для питания совместимого оборудования.
Расшифровка партномера
| GSM90B | Серия высоконадежных «зеленых» медицинских адаптеров мощностью 90 Вт |
| 15 | Номинальное выходное напряжение 15 В |
| P1M | Стандартный тип DC-разъема: штекер 2,5 × 5,5 × 11 мм, центр положительный, тип «вилка» |
Назначение и особенности
GSM90B15-P1M представляет собой высоконадежный настольный одно-выходной медицинский AC-DC адаптер серии GSM90B. Устройство оснащено стандартным двухконтактным сетевым входом IEC320-C8 без защитного заземления и рассчитано на универсальный диапазон сетевого питания 80–264 В AC. Серия предназначена для применения в медицинском и совместимом электронном оборудовании, где требуются усиленная изоляция, низкие токи утечки, высокий КПД и соответствие медицинским стандартам безопасности.
Для данной модификации реализован выход 15 В постоянного тока, номинальная мощность до 90 Вт, встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Конструкция выполнена в пластиковом корпусе с классом изоляции II и поддерживает широкий температурный диапазон эксплуатации.
Основные особенности
- Двухконтактный AC-вход IEC320-C8, класс II.
- Медицинская безопасность: 2 × MOPP.
- Сверхнизкий ток утечки.
- Потребление без нагрузки менее 0,15 Вт.
- Уровень энергоэффективности VI и соответствие CoC Version 5.
- Работа в диапазоне температур от -30 до +70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодная индикация включения.
- Срок службы более 90 тыс. часов.
- Доступны различные сменные DC-разъемы; поставляемый вариант — P1M.
Области применения
- Мобильная клиническая рабочая станция.
- Оральный ирригатор.
- Портативный аппарат гемодиализа.
- Аппарат искусственного дыхания.
- Медицинский компьютерный монитор.
Параметры изделия
Выход
| Партномер | GSM90B15-P1M |
| Номинальное выходное напряжение | 15 В |
| Диапазон регулирования выходного тока | 0–6 А |
| Номинальный выходной ток | 6 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
Вход
| Диапазон входного напряжения | 80–264 В AC |
| Диапазон входного постоянного напряжения | 113–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | Более 0,91 при 230 В AC; более 0,95 при 115 В AC, при полной нагрузке |
| КПД | 89% |
| Потребляемый ток | 0,6 А / 230 В AC; 1,3 А / 115 В AC |
| Пусковой ток | 60 А / 230 В AC; 30 А / 115 В AC, холодный старт |
Защита
| Перегрузка | 110–150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105–135% от номинального выходного напряжения; отключение выхода с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Короткое замыкание | Защитное ограничение с восстановлением после устранения неисправности |
Эксплуатационные условия
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…40 °C) |
| Высота эксплуатации | 3000 м |
| Дерейтинг по температуре | Согласно кривой дерейтирования |
Безопасность и ЭМС
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1; EAC TP TC 004 approved |
| Уровень изоляции | Первичная–вторичная: 2 × MOPP |
| Испытательное напряжение изоляции | Вход–выход: 4 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток прикосновения | Менее 100 мкА / 264 В AC |
ЭМС-излучение
| Проводимые помехи | BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), класс B |
| Гармонический ток | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
ЭМС-устойчивость
| ЭСР | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Радиочастотное поле | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые импульсные помехи | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 3, 1 кВ линия-линия |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надежность, размеры и упаковка
| MTBF | 2743,3 тыс. часов минимум по Telcordia SR-332 (Bellcore); 353,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 145 × 60 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 30 шт. / 14,5 кг / 0,9 куб. фута |
Разъемы и кабель
| Сетевой вход | IEC320-C8 |
| Стандартный DC-разъем | P1M |
| Стандартный DC-разъем P1M | 2,5 × 5,5 × 11 мм, центр положительный |
| Кабель | UL1185 16AWG, 1200 ±50 мм для 19–48 В; для 12–15 В указан UL1185 14AWG, 1000 ±50 мм |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH. |
| 2 | Выходное напряжение измеряется в точке контроля на клемме штекера при 50% нагрузки. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает разброс установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Линейная стабилизация измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке. |
| 6 | Время выхода на режим измеряется при первом холодном пуске. Повторное включение/выключение источника питания может увеличить время выхода на режим. |
| 7 | При низком входном напряжении может потребоваться дерейтинг. Следует учитывать кривую дерейтирования. |
| 8 | Для высоты эксплуатации выше 2000 м температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 9 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтвердить соответствие всей системы директивам по ЭМС. |
