GSM90B19-P1M

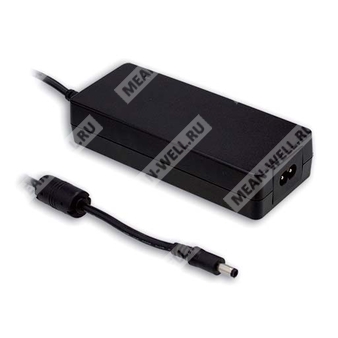

GSM90B19-P1M - сетевой AC-DC медицинский адаптер 90 Вт с выходным напряжением 19 В постоянного тока.
Назначение: настольный импульсный источник питания для медицинского оборудования с одним выходом, повышенной безопасностью и низким током утечки.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| GSM | Серия зелёных медицинских адаптеров Mean Well |
| 90 | Номинальная мощность 90 Вт |
| B | Семейство GSM90B |
| 19 | Выходное напряжение 19 В |
| P1M | Тип выходного DC-разъёма: стандартный штекер 2,5 × 5,5 × 11 мм, центральный контакт «плюс», конический тип |
Описание
GSM90B19-P1M представляет собой высоконадежный настольный однотактный AC-DC адаптер медицинского класса мощностью 90 Вт. Изделие оснащено двухконтактным сетевым входом IEC 320-C8 без защитного заземления и рассчитано на работу от универсальной сети переменного тока 80–264 В, а также от источника постоянного тока 113–370 В. Серия предназначена для питания медицинских и связанных с ними электронных устройств, требующих высокого уровня безопасности, малого тока утечки, высокой эффективности и низкого энергопотребления в холостом режиме.
По конструкции изделие выполнено в корпусе настольного исполнения с двойной изоляцией, соответствует требованиям медицинских стандартов 2 x MOPP, имеет индикацию включения и набор встроенных защит по короткому замыканию, перегрузке, перенапряжению и перегреву. Номинальное выходное напряжение данной модификации составляет 19 В, а максимальная выходная мощность — 90 Вт.
Области применения
- Мобильная клиническая рабочая станция
- Оральный ирригатор
- Портативный аппарат гемодиализа
- Аппарат для дыхательной терапии
- Медицинский компьютерный монитор
Особенности
- Двухконтактный вход переменного тока IEC 320-C8, класс II
- Медицинская безопасность, 2 x MOPP
- Чрезвычайно малый ток утечки
- Потребление без нагрузки менее 0,15 Вт
- Класс энергоэффективности VI и соответствие CoC Version 5
- Рабочий диапазон температуры окружающей среды от −30 до +70 °C
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Светодиодный индикатор включения питания
- Срок службы более 90 тыс. часов
- Доступны различные DC-разъёмы через аксессуары быстрой смены
Электрические параметры
| Параметр | Значение |
| Обозначение для заказа | GSM90B19-P1M |
| Модель безопасности | GSM90B19 |
| Номинальное выходное напряжение | 19 В |
| Номинальный выходной ток | 4,74 А |
| Диапазон выходного тока | 0–4,74 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Линейная стабилизация | ±1,0% |
| Нестабильность по нагрузке | ±4,0% |
| Диапазон входного напряжения | 80–264 В переменного тока / 113–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности типовой | >0,91 при 230 В AC, >0,95 при 115 В AC, при полной нагрузке |
| КПД типовой | 89% |
| Потребляемый ток сети типовой | 1,3 А / 115 В AC; 0,6 А / 230 В AC |
| Пусковой ток типовой | Холодный старт: 30 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки максимальный | <100 мкА / 264 В AC |
Защиты
| Вид защиты | Условие срабатывания | Реакция |
| Перегрузка | 110–150% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105–135% от номинального выходного напряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Превышение допустимой температуры | Отключение выходного напряжения, восстановление после повторного включения |
Временные параметры
| Параметр | Значение |
| Время установки, нарастания и удержания при 230 В AC | 1000 мс, 50 мс / полная нагрузка |
| Время установки, нарастания и удержания при 115 В AC | 1500 мс, 50 мс / полная нагрузка |
| Время удержания при 230 В AC | 30 мс / полная нагрузка |
| Время удержания при 115 В AC | 20 мс / полная нагрузка |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1; EAC TP TC 004 approved |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток прикосновения | <100 мкА / 264 В AC |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Эмиссия кондуктивная | BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Эмиссия излучаемая | BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Колебание напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| ESD | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота над уровнем моря | 3000 м |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 2743,3 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 353,3 тыс. ч, минимум |
Габариты и исполнение
| Параметр | Значение |
| Габариты | 145 × 60 × 32 мм (Д × Ш × В) |
| Тип корпуса | Case No. GS90A |
| Сетевой ввод | IEC320-C8 |
| Тип выходного разъёма | P1M |
| Полярность выходного штекера | Центральный контакт — плюс |
| Длина сетевого кабеля | UL1185 14AWG 1000 ±50 мм для 12–15 В; UL1185 16AWG 1200 ±50 мм для 19–48 В |
| Длина участка у штекера | 70 ±10 мм |
Упаковка
| Параметр | Значение |
| Масса | 0,45 кг |
| Количество в упаковке | 30 шт. |
| Масса упаковки | 14,5 кг |
| Объём упаковки | 0,9 CUFT |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH.
2. Выходное напряжение измеряется на выводе штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает отклонение установки, линейную стабилизацию и стабилизацию по нагрузке.
5. Линейная стабилизация измеряется от нижнего до верхнего уровня входного напряжения при номинальной нагрузке.
6. Время установки измеряется при первом холодном запуске. Повторное включение и выключение источника питания может увеличить это время.
7. При пониженном входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерейтирования.
8. Для высоты эксплуатации выше 2000 м температура окружающей среды должна снижаться на 3,5 °C на 1000 м для моделей без вентилятора и на 5 °C на 1000 м для моделей с вентилятором.
9. Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС для всей системы.
