GSM90B24-P1M
нет на складе

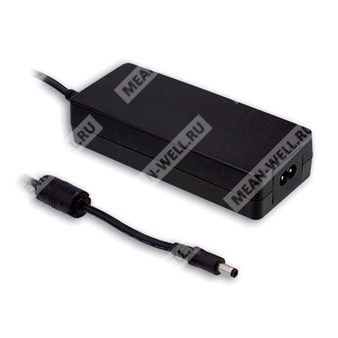

GSM90B24-P1M - медицинский AC/DC адаптер на 24 В постоянного тока для питания электрооборудования.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| GSM90B | Серия высоконадёжных зелёных медицинских адаптеров мощностью 90 Вт |
| 24 | Номинальное выходное напряжение 24 В DC |
| P1M | Стандартный DC-разъём типа P1M, штекер 2.5 × 5.5 × 11 мм, центральный контакт «плюс» |
Назначение и общее описание
GSM90B24-P1M представляет собой настольный одно-выходной AC/DC медицинский адаптер серии GSM90B мощностью 90 Вт. Изделие предназначено для питания медицинского и другого чувствительного электронного оборудования от сети переменного тока с широким диапазоном входного напряжения. Конструкция соответствует требованиям медицинской безопасности, включая изоляцию 2 x MOPP, малый ток утечки и высокий уровень энергоэффективности.
Особенности
- 2-контактный вход переменного тока IEC320-C8, устройство класса II.
- Медицинская сертификация безопасности: 2 x MOPP согласно ANSI/AAMI ES60601-1/-1-11 и IEC/BS EN60601-1/-1-11.
- Чрезвычайно малый ток утечки.
- Потребление без нагрузки менее 0.15 Вт.
- Уровень энергоэффективности VI и соответствие CoC Version 5.
- Диапазон рабочей температуры от -30 до +70 °C.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодный индикатор включения питания.
- Ресурс свыше 90 тысяч часов.
- Доступны различные сменные DC-штекеры в виде аксессуаров quick adapter.
Применение
- Мобильная клиническая рабочая станция.
- Оральный ирригатор.
- Портативный аппарат для гемодиализа.
- Аппарат для дыхательной терапии.
- Медицинский компьютерный монитор.
Описание
Серия GSM90B — это высоконадёжные медицинские адаптеры настольного исполнения с одним выходом. Для модели GSM90B24-P1M установлен выход 24 В DC и стандартная DC-вилка P1M. Изделие рассчитано на питание от сети 80–264 В AC и может применяться в медицинских устройствах, где критичны высокий уровень электрической безопасности, малая утечка и стабильность выходных параметров.
Схемотехника соответствует международным медицинским стандартам. Корпус выполнен из самозатухающего пластика UL94-V0, обеспечивающего двойную изоляцию и снижение риска поражения электрическим током.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Номинальный ток | 3.75 А |
| Диапазон тока | 0–3.75 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 180 мВ p-p |
| Допуск выходного напряжения | ±3.0% |
| Линейная стабилизация | ±1.0% |
| Стабилизация по нагрузке | ±3.0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC |
| Диапазон постоянного входного напряжения | 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | >0.91 при 230 В AC, >0.95 при 115 В AC, при полной нагрузке |
| Потребляемый ток | 1.3 А / 115 В AC; 0.6 А / 230 В AC |
| Пусковой ток | Холодный старт: 30 А / 115 В AC; 60 А / 230 В AC |
| Потребление без нагрузки | <0.15 Вт |
Динамические характеристики
| Параметр | Значение |
| Время установки, нарастания и готовности | 1000 мс, 50 мс / 230 В AC; 1500 мс, 50 мс / 115 В AC, при полной нагрузке |
| Время удержания | 30 мс / 230 В AC; 20 мс / 115 В AC, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности; режим защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105–135% от номинального выходного напряжения; защита отключает выход, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0.03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, общая длительность 60 мин по осям X, Y, Z |
| Рабочая высота над уровнем моря | 3000 м |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; BS EN/EN 60601-1-11:2015+A1; ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1; CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 No. 60601-1-11:2015+A1; EAC TP TC 004 approved |
| Уровень изоляции | Первичная цепь – вторичная цепь: 2 x MOPP |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток прикосновения | <100 мкА / 264 В AC |
ЭМС, излучение
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС, устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м (80 МГц–2.7 ГГц); таблица 9, 9–28 В/м (385 МГц–5.78 ГГц) |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывания 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2743.3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 353.3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 145 × 60 × 32 мм (Д × Ш × В) |
| Масса | 0.45 кг |
| Упаковка | 30 шт. / 14.5 кг / 0.9 куб. фут. |
Разъёмы и кабель
| Параметр | Значение |
| Входной разъём | IEC320-C8 |
| Стандартная DC-вилка | P1M |
| Тип DC-вилки | 2.5 × 5.5 × 11 мм, тип tuning fork, центр положительный |
| Кабель | UL1185 16AWG, 1200±50 мм для 19–48 В; для модели 24 В применяется исполнение группы 19–48 В |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C при 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на выводе штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от нижнего до верхнего значения входного напряжения при номинальной нагрузке.
- Время установки измеряется при первом холодном пуске. Повторное включение и выключение может увеличить это время.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует использовать кривую дерейтирования.
- Для высоты выше 2000 м применяется температурное снижение нагрузки: 3.5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако итоговая система должна повторно подтверждать соответствие директивам ЭМС.
