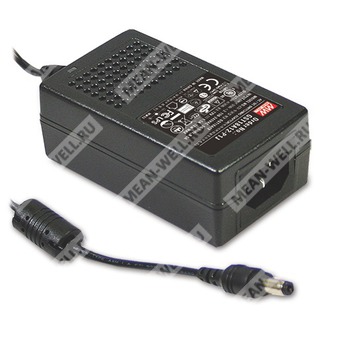

GST18A09-P1J - импульсный AC-DC адаптер 18 Вт с выходом 9 В постоянного тока и штекером P1J для промышленного применения.
Краткое описание
GST18A09-P1J представляет собой высоконадежный настольный однотактный источник питания класса I мощностью 18 Вт, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 9 В. Модель выполнена в полностью закрытом пластиковом корпусе, оснащена входом IEC320-C14 и стандартным выходным разъемом P1J. Изделие ориентировано на применение в потребительской электронике, телекоммуникационном оборудовании, офисной технике и промышленной аппаратуре.
Назначение и особенности
Адаптер относится к серии GST18A, которая поддерживает универсальный диапазон входного напряжения 85–264 В переменного тока, обладает высоким КПД и пониженным потреблением без нагрузки. Серия соответствует требованиям международных норм по безопасности и энергоэффективности, а также оснащена базовыми видами электрической защиты.
Особенности
- Глобальные сертификаты.
- Универсальный вход переменного тока, полный диапазон.
- 3-контактный вход IEC320-C14, источник питания класса I.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Диапазон рабочей температуры от -30 до +70 °C.
- Светодиодный индикатор включения.
- Доступны различные переходники для выходных DC-разъемов.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисные системы и устройства.
- Промышленное оборудование.
Расшифровка партномера
| Обозначение |
Расшифровка |
| GST |
Серия адаптеров GST |
| 18 |
Номинальная мощность 18 Вт |
| A |
Исполнение серии GST18A |
| 09 |
Выходное напряжение 9 В постоянного тока |
| P1J |
Стандартный выходной штекер P1J, тип «тюльпан/вилка», 2,1 × 5,5 × 11 мм, контакт C+, -V не подключен к защитному заземлению |
Основные параметры
| Параметр |
Значение |
| Партномер |
GST18A09-P1J |
| Серия |
GST18A |
| Номинальная мощность |
18 Вт |
| Тип изделия |
AC-DC адаптер |
| Исполнение |
Настольное |
| Класс защиты |
Класс I |
| Входной разъем |
IEC320-C14 |
| Выходной разъем |
P1J |
| Выходное напряжение |
9 В |
Выход
| Параметр |
Значение |
| Номинальное напряжение |
9 В |
| Номинальный ток |
2,0 А |
| Диапазон тока |
0–2,0 А |
| Номинальная мощность |
18 Вт |
| Пульсации и шум |
80 мВ п-п |
| Допуск выходного напряжения |
±5,0% |
| Стабилизация по линии |
±1,0% |
| Стабилизация по нагрузке |
±5,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85–264 В переменного тока |
| Диапазон частоты сети |
47–63 Гц |
| КПД типовое |
85% |
| Входной ток |
0,5 А / 115 В переменного тока; 0,3 А / 230 В переменного тока |
| Пусковой ток |
Холодный старт 35 А / 115 В переменного тока; 65 А / 230 В переменного тока |
| Ток утечки |
0,75 мА / 240 В переменного тока |
| Время установки, нарастания, удержания |
1000 мс, 30 мс, 50 мс / 230 В переменного тока; 1500 мс, 30 мс, 15 мс / 115 В переменного тока при полной нагрузке |
Защита
| Вид защиты |
Условия / описание |
| Перегрузка |
110–150% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
110–140% от номинального выходного напряжения; тип защиты: ограничение стабилитроном, выход короткозамкнут |
Условия эксплуатации и хранения
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0…50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 4242 В постоянного тока; I/P-FG: 2121 В постоянного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032(CISPR32), FCC PART 15/CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032(CISPR32), FCC PART 15/CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, GB9254 |
Класс A |
| Колебание напряжения |
BS EN/EN61000-3-3 |
--- |
Помехоустойчивость ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Проводимая устойчивость |
BS EN/EN61000-4-6 |
Уровень 2, 3 В |
| Скачки напряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия; 2 кВ линия-FG |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 2, 3 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надежность
| Параметр |
Значение |
| MTBF |
3879,7 тыс. часов минимум, Telcordia SR-332 (Bellcore); 668,4 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр |
Значение |
| Размеры |
93 × 54 × 36 мм (Д × Ш × В) |
| Масса |
209 г |
Упаковка
| Параметр |
Значение |
| Упаковка |
60 шт. / 13,5 кг / 1,02 куб. фута |
Подключение и исполнение разъема
Стандартный выходной штекер P1J имеет размеры 2,1 × 5,5 × 11 мм, исполнение типа «вилка с усиками». Назначение контактов: центральный контакт — «C+», внешний контакт соответствует отрицательному выводу. В стандартном исполнении отрицательный вывод не соединен с FG, опционально возможно соединение отрицательного вывода с AC FG.
Примечания
| № |
Содержание |
| 1 |
Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, окружающей температуре 25 °C и влажности 70% RH. |
| 2 |
Выходное напряжение измеряется на выходном разъеме при нагрузке 50%. |
| 3 |
Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к конденсаторам 0,1 мкФ и 47 мкФ. |
| 4 |
Допуск включает уставку, стабилизацию по линии и стабилизацию по нагрузке. |
| 5 |
Стабилизация по линии измеряется от низкого до высокого уровня сети при номинальной нагрузке. |
| 6 |
Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки. |
| 7 |
При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтинга. |
| 8 |
Источник питания рассматривается как независимый модуль, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы директивам ЭМС. |
Механические характеристики
Корпус выполнен в закрытом пластиковом исполнении. На чертеже указаны размеры корпуса 93 мм по длине, 54 мм по ширине и 36 мм по высоте. Присутствует входной разъем IEC320-C14, светодиод индикации питания и сетевой кабель с выходным DC-разъемом.
Дополнительные сведения по кабелю и выходным вариантам
Для серии доступны различные варианты DC-штекеров и кабельных исполнений, в том числе через заказную конфигурацию или быстросменные адаптеры. Для стандартного исполнения P1J указан кабельный вариант с длинами, зависящими от диапазона выходного напряжения; для 5–12 В используется UL1185 16AWG 1200±50 мм, для 15–48 В — UL1185 18AWG 1800±50 мм.
