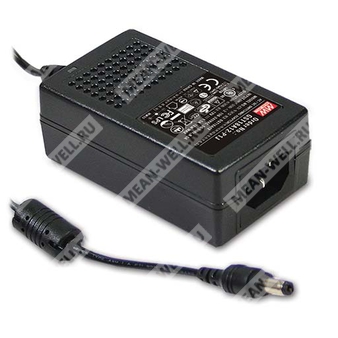

GST18A12-P1J - промышленный AC-DC адаптер 12 В для питания электронных и промышленных устройств.
Краткое описание
GST18A12-P1J относится к серии GST18A — высоконадежных настольных одно-выходных «зелёных» адаптеров мощностью 18 Вт. Изделие выполнено как однофазный сетевой источник питания класса I с заземляющим контактом, оснащено стандартным сетевым входом IEC 320-C14 и рассчитано на работу от универсальной сети переменного тока 85…264 В~. Модель обеспечивает выходное напряжение 12 В и предназначена для применения в потребительской электронике, телекоммуникационном оборудовании, офисной технике и промышленной аппаратуре.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|
| GST | Серия адаптеров GST |
| 18 | Номинальная мощность серии 18 Вт |
| A | Серия GST18A |
| 12 | Выходное напряжение 12 В |
| P1J | Стандартный выходной DC-разъём типа P1J |
Особенности
- Глобальные сертификаты и международное признание по безопасности.
- Универсальный вход переменного тока с полным диапазоном.
- 3-контактный вход IEC320-C14, изделие класса I.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Расширенный диапазон рабочей температуры.
- Светодиодный индикатор включения.
- Поддержка различных сменных DC-штекеров через аксессуары.
Применение
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисные устройства и системы.
- Промышленное оборудование.
Описание
GST18A12-P1J представляет собой надежный настольный AC-DC адаптер серии GST18A с одним выходом, предназначенный для питания нагрузок постоянного тока напряжением 12 В. Серия ориентирована на энергосберегающие решения и характеризуется высокой эффективностью, малыми потерями в режиме холостого хода и соответствием современным требованиям по энергоэффективности и электромагнитной совместимости.
Устройство рассчитано на входное напряжение сети переменного тока в широком диапазоне и обеспечивает стабилизированное выходное напряжение с низкими значениями пульсаций. Конструктивно изделие выполнено в закрытом пластиковом корпусе, имеет стандартный сетевой вход IEC320-C14 и стандартный выходной разъём P1J.
Электрические параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В |
| Номинальный ток | 1,50 А |
| Диапазон тока | 0…1,50 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85…264 В~ |
| Диапазон частоты сети | 47…63 Гц |
| Типовой КПД | 86% |
| Входной ток | 0,3 А при 230 В~ |
| Пусковой ток | 65 А при 230 В~ |
| Ток утечки | 0,75 мА при 240 В~ |
Параметры времени и переходных режимов
| Параметр | Значение |
|---|
| Время установки | 1000 мс при 230 В~; 1500 мс при 115 В~ |
| Время нарастания | 30 мс |
| Время удержания | 50 мс при 230 В~; 15 мс при 115 В~ |
Защитные функции
| Функция | Реализация |
|---|
| Перегрузка | 110…150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110…140% от номинального выходного напряжения; ограничение стабилитроном, выходное КЗ |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4242 В=; I/P-FG: 2121 В= |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В= / 25 °C / 70% RH |
| Параметр | Стандарт | Уровень испытания / примечание |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Импульсные помехи EFT | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, 1 кВ линия-линия; 2 кВ линия-FG |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Параметр | Стандарт | Уровень |
|---|
| Кондуктивные помехи | BS EN/EN55032(CISPR32), FCC Part 15/CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32), FCC Part 15/CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
MTBF
| Метод оценки | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 3879,7 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) | 668,4 тыс. часов минимум |
Габариты и масса
| Параметр | Значение |
|---|
| Размеры | 93 × 54 × 36 мм (Д × Ш × В) |
| Масса | 209 г |
| Исполнение корпуса | Полностью закрытый пластиковый корпус |
| Тип сетевого входа | IEC320-C14 |
| Тип выходного разъёма | P1J |
Упаковка
| Параметр | Значение |
|---|
| Количество в упаковке | 60 шт. |
| Масса упаковки | 13,5 кг |
| Объём упаковки | 1,02 CUFT |
Подключение и разъёмы
Стандартный DC-разъём: P1J, 2,1 × 5,5 × 11 мм, исполнение C+, вилочный тип.
Полярность: C — «+», внешний контакт; «-» не подключён к AC FG (стандарт), либо подключён к AC FG (опция).
Примечания
- Все параметры указаны при входном напряжении 230 В~ , номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH, если не оговорено иное.
- Выходное напряжение измеряется на клеммах штекера при нагрузке 50%.
- Пульсации и шум измеряются при 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется при переходе от низкого напряжения сети к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтинга.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтверждать соответствие системы директивам ЭМС.
Кривая дерейтингa
При температуре окружающей среды до 50 °C допускается 100% нагрузки; при увеличении температуры до 70 °C нагрузка линейно снижается до 50%.
Статические характеристики
При входном напряжении в области примерно 100…264 В~ выход сохраняет номинальную нагрузочную способность; при 85…100 В~ наблюдается снижение доступной мощности.
