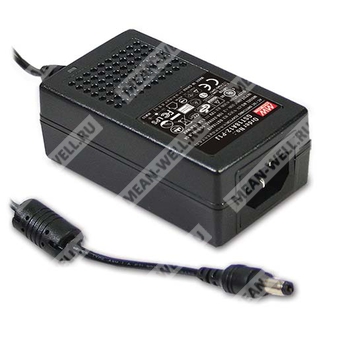

GST18A24-P1J - промышленный AC-DC адаптер 24 В мощностью 18 Вт с универсальным входом и выходным разъёмом P1J.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| GST |
Серия GST |
| 18 |
Номинальная мощность 18 Вт |
| A |
Серия адаптеров с IEC320-C14 входом переменного тока |
| 24 |
Выходное напряжение 24 В |
| P1J |
Стандартный выходной DC-разъём типа P1J, 2,1 × 5,5 × 11 мм, центральный контакт «плюс» |
Краткое описание
GST18A24-P1J — высоконадёжный настольный одно-выходный промышленный AC-DC адаптер серии GST18A мощностью 18 Вт. Изделие предназначено для питания промышленной и потребительской электроники от сети переменного тока с универсальным диапазоном входного напряжения. Конструкция относится к классу I и оснащена входным разъёмом IEC320-C14, светодиодной индикацией включения и полностью закрытым пластиковым корпусом.
Особенности
- Глобальные сертификаты.
- Универсальный вход переменного тока / полный диапазон.
- Трёхполюсный вход переменного тока IEC320-C14, изделие класса I.
- Потребление холостого хода менее 0,075 Вт.
- Уровень энергетической эффективности VI.
- Соответствие EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Диапазон рабочей температуры от -30 до +70 °C.
- Светодиодный индикатор наличия питания.
- Доступны различные быстросменные аксессуары для DC-штекеров.
- Совместимость с различными типами выходных DC-штекеров по запросу.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисное оборудование.
- Промышленное оборудование.
Описание
GST18A24-P1J представляет собой надёжный адаптер настольного исполнения с одним выходом, рассчитанный на применение в системах, где требуется стабилизированное постоянное напряжение 24 В и мощность до 18 Вт. Источник питания оснащён стандартным сетевым входом IEC320-C14 и допускает питание от универсальной сети переменного тока в широком диапазоне. Серия охватывает модели с выходным напряжением от 5 В до 48 В, что позволяет применять её для широкого круга электронных устройств.
Модель характеризуется высоким КПД, низким энергопотреблением в режиме холостого хода и выполнением требований международных норм энергоэффективности. Конструкция ориентирована на длительную эксплуатацию в промышленной среде, включая устойчивость к перегрузкам, перенапряжению и короткому замыканию. Корпус выполнен из огнестойкого пластика класса 94V-0.
Параметры
Выход
| Параметр |
Значение для GST18A24-P1J |
| Выходное напряжение |
24 В |
| Номинальный ток |
0,75 А |
| Диапазон тока |
0 ~ 0,75 А |
| Номинальная мощность |
18 Вт |
| Пульсации и шум |
150 мВп-п max. |
| Допуск выходного напряжения |
±2,0% |
| Линейная стабилизация |
±1,0% |
| Стабилизация по нагрузке |
±2,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД тип. |
88% |
| Входной ток |
0,3 А при 230 В переменного тока |
| Пусковой ток |
Холодный пуск: 65 А при 230 В переменного тока |
| Ток утечки |
0,75 мА при 240 В переменного тока |
Защита
| Параметр |
Значение |
| Перегрузка |
110 ~ 150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
110 ~ 140% от номинального выходного напряжения; ограничение на стабилитроне, выход короткого типа |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +70 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура хранения и влажность |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 4242 В DC; I/P-FG: 2121 В DC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС-излучение
| Параметр |
Стандарт |
Уровень |
| Проведённые помехи |
BS EN/EN55032(CISPR32), FCC PART 15/CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032(CISPR32), FCC PART 15/CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, GB9254 |
Класс A |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
— |
ЭМС-устойчивость
| Параметр |
Стандарт |
Уровень / замечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Переходные импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Помехоустойчивость по наведённому ВЧ сигналу |
BS EN/EN61000-4-6 |
Уровень 2, 3 В |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия, 2 кВ линия-FG |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 2, 3 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| ЭМС-иммунитет |
BS EN/EN55035 |
— |
Надёжность
| Параметр |
Значение |
| MTBF |
3879,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 668,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр |
Значение |
| Габариты |
93 × 54 × 36 мм (Д × Ш × В) |
| Масса |
209 г |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
60 шт. |
| Масса упаковки |
13,5 кг |
| Объём упаковки |
1,02 куб. фут. |
Разъёмы и кабель
| Параметр |
Значение |
| Стандартный DC-разъём |
P1J |
| Тип стандартного разъёма |
2,1 × 5,5 × 11 мм, тип «вилка», центральный контакт «плюс» |
| Подключение минусового вывода |
К AC FG не подключён по стандарту; подключение к AC FG возможно как опция |
| Длина кабеля |
Для 5 ~ 12 В: UL1185 16AWG 1200±50 мм; для 15 ~ 48 В: UL1185 18AWG 1800±50 мм |
Примечания
- Все параметры указаны при входе 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на конце разъёма при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого уровня сети к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтинга.
- Источник питания рассматривается как независимый блок, однако конечное оборудование должно повторно подтвердить соответствие всей системы директивам ЭМС.
