GST18A48-P1J
нет на складе

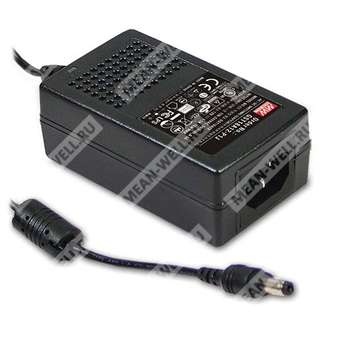

GST18A48-P1J — импульсный AC-DC адаптер 18 Вт с выходом 48 В для промышленной и электронной аппаратуры.
GST18A48-P1J — высоконадежный настольный одно-выходной зелёный адаптер серии GST18A, предназначенный для питания потребительской, телекоммуникационной, офисной и промышленной аппаратуры. Изделие выполнено как источник питания класса I с защитным заземлением, оснащено сетевым вводом IEC320-C14 и стандартным выходным DC-разъёмом P1J.
Расшифровка партномера GST18A48-P1J
| Обозначение | Расшифровка |
|---|---|
| GST | Серия адаптеров Mean Well GST |
| 18A | Номинальная мощность 18 Вт, серия A |
| 48 | Выходное напряжение 48 В постоянного тока |
| P1J | Стандартный DC-разъём типа P1J, 2.1 × 5.5 × 11 мм, центр «плюс», тип tuning fork |
Назначение и особенности
GST18A48-P1J относится к серии компактных AC-DC адаптеров для широкого спектра применений. Серия поддерживает универсальный диапазон входного напряжения, обладает высоким КПД, низким потреблением на холостом ходу и соответствует требованиям энергоэффективности и международных норм безопасности и ЭМС.
Свойства и особенности серии
- Глобальные сертификаты.
- Универсальный вход переменного тока / полный диапазон.
- Трёхполюсный сетевой ввод IEC320-C14, источник питания класса I.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Широкий диапазон рабочей температуры.
- Светодиодный индикатор наличия питания.
- Доступны различные аксессуары для быстрой замены DC-разъёма.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и офисные системы.
- Промышленное оборудование.
Параметры выхода
| Параметр | Значение для GST18A48-P1J |
|---|---|
| Выходное напряжение | 48 В |
| Номинальный ток | 0,375 А |
| Диапазон тока | 0 ~ 0,375 А |
| Номинальная мощность | 18 Вт |
| Пульсации и шум | 150 мВ п-п максимум |
| Допуск по напряжению | ±2,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±2,0% |
| Защита от перегрузки | 110 ~ 150% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 110 ~ 140% от номинального выходного напряжения; тип защиты: ограничение стабилитроном, короткое замыкание на выходе |
Параметры входа
| Параметр | Значение для GST18A48-P1J |
|---|---|
| Диапазон входного напряжения | 85 ~ 264 В переменного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Входной ток | 0,5 А при 115 В переменного тока; 0,3 А при 230 В переменного тока |
| Пусковой ток | 35 А при холодном старте / 115 В переменного тока; 65 А при холодном старте / 230 В переменного тока |
| Время установки, нарастания и удержания | 1000 мс, 30 мс, 50 мс / 230 В переменного тока при полной нагрузке; 1500 мс, 30 мс, 15 мс / 115 В переменного тока при полной нагрузке |
| Ток утечки | 0,75 мА / 240 В переменного тока |
Эксплуатационные условия
| Параметр | Значение для GST18A48-P1J |
|---|---|
| Рабочая температура | -30 ~ +70 °C (см. кривую дерейтингa) |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение для GST18A48-P1J |
|---|---|
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 approved |
| Испытательное напряжение | I/P-O/P: 4242 В DC; I/P-FG: 2121 В DC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
| Гармонические токи | BS EN/EN61000-3-2, GB9254 |
| Мигание напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к EFT-пачкам | BS EN/EN61000-4-4, уровень 3, 1 кВ линия-линия, 2 кВ линия-FG |
| Устойчивость к помехам по проводам | BS EN/EN61000-4-6, уровень 2, 3 В |
| Устойчивость к броскам | BS EN/EN61000-4-5, уровень 2, 1 кВ |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Стандарт ЭМС по помехоустойчивости | BS EN/EN55035 |
Надёжность
| Параметр | Значение |
|---|---|
| MTBF | 3879,7 тыс. часов минимум по Telcordia SR-332 (Bellcore); 668,4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габариты, масса и упаковка
| Параметр | Значение |
|---|---|
| Габариты | 93 × 54 × 36 мм (Д × Ш × В) |
| Масса | 209 г |
| Упаковка | 60 шт.; 13,5 кг; 1,02 CUFT |
Конструкция и подключение
| Параметр | Значение для GST18A48-P1J |
|---|---|
| Сетевой ввод | IEC320-C14 |
| Стандартный DC-разъём | P1J |
| Тип разъёма P1J | 2,1 × 5,5 × 11 мм, центр «плюс», тип tuning fork |
| Полярность | +Vo на центральном контакте |
| Подключение -Vo к FG | Не подключено к AC FG по умолчанию; возможен опциональный вариант подключения |
| Кабель | UL1185 18AWG, 1800±50 мм для 15~48 В |
| Индикатор | Светодиод питания |
| Корпус | Полностью закрытый пластиковый корпус |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C при 70% RH, если не указано иное.
- Выходное напряжение измеряется на точке разъёма при помощи штекера и при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя пусковой допуск, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по линии измеряется при переходе от минимального к максимальному уровню сети на номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне 10% ~ 100% номинальной нагрузки.
- При низком входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
