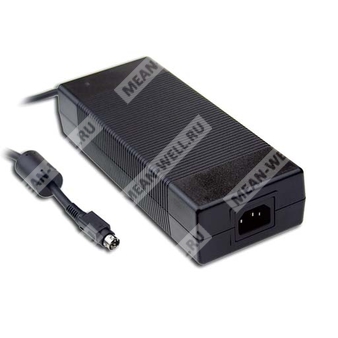

GST220A12-R7B - промышленный AC-DC адаптер питания 220 Вт с выходом 12 В и подключением через IEC320-C14.
Расшифровка партномера
| Позиция |
Обозначение |
Значение |
| Серия |
GST220A |
Серия высоконадежных промышленных адаптеров Green Industrial Adaptor |
| Номинальная мощность |
220 |
220 Вт |
| Выходное напряжение |
12 |
12 В постоянного тока |
| Тип выходного разъема |
R7B |
Стандартный вариант с разъемом питания DIN 4 pin с фиксацией |
Назначение и особенности
GST220A12-R7B представляет собой высоконадежный настольный одно-выходной AC-DC адаптер промышленного класса мощностью 220 Вт. Устройство предназначено для преобразования универсального сетевого переменного или постоянного входного напряжения в стабилизированное напряжение 12 В постоянного тока и применяется в промышленной электронике, телекоммуникационном и офисном оборудовании, а также в потребительской электронике.
Изделие выполнено как источник питания класса I с защитным заземлением, оснащено стандартным сетевым входом IEC320-C14 и активной коррекцией коэффициента мощности. Корпус полностью закрытый, пластиковый, с негорючестью материала UL94V-0. Охлаждение без вентилятора. На лицевой панели предусмотрен светодиодный индикатор включения.
Особенности
- Глобальные сертификаты.
- Универсальный вход переменного тока полного диапазона.
- 3-контактный сетевой вход IEC320-C14, источник питания класса I.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности на холостом ходу менее 0,15 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторная конструкция с рабочим диапазоном температуры от −30 до +70 °C.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор наличия питания.
- Доступны различные быстросменные DC-разъемы и кабельные исполнения.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника.
- Промышленное оборудование.
Выходные параметры
| Параметр |
Значение для GST220A12-R7B |
| Выходное напряжение постоянного тока |
12 В |
| Диапазон выходного тока |
0 ~ 15 А |
| Номинальный ток |
15 А |
| Номинальная мощность |
180 Вт |
| Пульсации и шум |
80 мВ п-п |
| Допуск по выходному напряжению |
±5,0% |
| Регулирование по линии |
±1,0% |
| Регулирование по нагрузке |
±5,0% |
| Уставка, время нарастания |
2000 мс, 50 мс при 230 В переменного тока; 2000 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания |
20 мс при 230 В переменного тока; 20 мс при 115 В переменного тока, при полной нагрузке |
| Защита от перегрузки |
105 ~ 135% от номинальной выходной мощности, режим hiccup, автоматическое восстановление |
| Защита от перенапряжения |
105 ~ 135% от номинального выходного напряжения, режим hiccup, автоматическое восстановление |
| Защита от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,91 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД |
90% |
| Потребляемый ток |
4 А при 115 В переменного тока; 2 А при 230 В переменного тока |
| Пусковой ток |
Холодный пуск: 95 А при 115 В переменного тока; 120 А при 230 В переменного тока |
| Ток утечки |
0,75 мА при 240 В переменного тока |
Эксплуатационные и экологические параметры
| Параметр |
Значение |
| Рабочая температура |
−30 ~ +70 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
−40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
Вход/выход: 3 кВ переменного тока; вход/земля: 2 кВ переменного тока; выход/земля: коротко |
| Сопротивление изоляции |
Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
| Гармонические токи |
BS EN/EN61000-3-2, GB9254 |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
| Помехоустойчивость к ЭСР |
Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Устойчивость к радиочастотному полю |
Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам |
Уровень 2, 1 кВ |
| Устойчивость к кондуктивным помехам |
Уровень 2, 3 В |
| Устойчивость к импульсным перенапряжениям |
Уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Устойчивость к магнитному полю |
Уровень 2, 3 А/м |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Механические параметры
| Параметр |
Значение |
| Габариты |
210 × 85 × 46 мм (Д × Ш × В) |
| Конструкция корпуса |
Полностью закрытый пластиковый корпус |
| Тип сетевого ввода |
IEC320-C14 |
| Тип выходного разъема |
R7B, эквивалент KYCON KPPX-4P с фиксацией |
| Подключение PE |
Контакт заземления соединен с AC FG |
Масса, наработка, упаковка
| Параметр |
Значение |
| Масса |
1,1 кг |
| Упаковка |
12 шт.; 14,2 кг; 0,81 куб. фута |
| MTBF |
2006,1 тыс. часов минимум, Telcordia SR-332 (Bellcore); 209,4 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Выходной разъем R7B
| Контакт |
Назначение |
| 1 |
+Vo |
| 2 |
−Vo |
| 3 |
−Vo |
| 4 |
+Vo |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Выходное напряжение измеряется в точке измерения на клеммах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от нижнего уровня входного напряжения до верхнего на номинальной нагрузке.
- Время установки измеряется при первом холодном пуске. Повторное включение/выключение источника питания может увеличить это время.
- При пониженном входном напряжении может потребоваться снижение нагрузки; для подробностей следует учитывать кривую дерейтирования.
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
