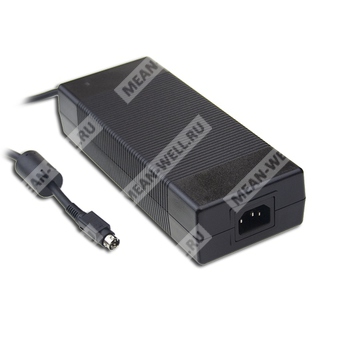

GST220A20-R7B - промышленный AC/DC адаптер 220 Вт с выходом 20 В и разъемом R7B для питания оборудования.
GST220A20-R7B — это высоконадежный настольный одно-выходной «зелёный» адаптер промышленного назначения мощностью 220 Вт. Модель выполнена по классу I с защитным заземлением, оснащена стандартным входом IEC320-C14 и рассчитана на универсальный диапазон сетевого питания. Выходное напряжение данной модификации составляет 20 В постоянного тока, а штатный выходной разъём — R7B (Power DIN 4 pin с фиксатором).
Расшифровка партномера
| Элемент партномера | Расшифровка |
| GST | Серия адаптеров Mean Well GST |
| 220A | Номинальная мощность 220 Вт, настольное исполнение серии |
| 20 | Выходное напряжение 20 В DC |
| R7B | Стандартный выходной разъём Power DIN 4 pin с фиксатором |
Назначение
Источник питания предназначен для потребительской электроники, телекоммуникационного оборудования, офисной техники и промышленной аппаратуры, где требуется стабильное напряжение 20 В постоянного тока при высокой энергоэффективности и низком потреблении на холостом ходу.
Ключевые особенности
- Глобальные сертификаты безопасности.
- Универсальный вход переменного тока полного диапазона.
- 3-контактный сетевой вход IEC320-C14, класс I.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,15 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор наличия питания.
- Доступны различные сменные DC-штекеры через аксессуары быстрого подключения.
Описание
GST220A20-R7B относится к серии высоконадежных 220-ваттных адаптеров настольного исполнения с одним выходом. Модель построена как источник питания класса I с заземлением корпуса, использует стандартный вход IEC320-C14 и работает от сети 85…264 В AC или 120…370 В DC. Серия включает исполнения с выходными напряжениями от 12 до 48 В DC, а модификация GST220A20-R7B рассчитана на 20 В DC.
Для данной серии заявлены высокая эффективность, низкие потери на холостом ходу и соответствие современным требованиям по энергопотреблению. Конструктивно применяется безвентиляторная схема охлаждения, что важно для бесшумной работы и повышения надежности в промышленной эксплуатации.
Параметры выхода
| Параметр | Значение для GST220A20-R7B |
| Выходное напряжение | 20 В DC |
| Номинальный ток | 11 А |
| Диапазон тока | 0…11 А |
| Номинальная мощность | 220 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±4,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±4,0% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC / 120…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,91 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток | 4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток | Холодный старт: 95 А при 115 В AC; 120 А при 230 В AC |
| Ток утечки | 0,75 мА при 240 В AC |
Эффективность
| Параметр | Значение |
| КПД типовой | 92% |
Защиты
| Вид защиты | Реализация |
| Перегрузка | 105…135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105…135% от номинального выходного напряжения; режим hiccup |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Режим hiccup |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: короткое замыкание |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эмиссия и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Устойчивость к наведённым помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Прочие параметры
| Параметр | Значение |
| Средняя наработка до отказа | 2006,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 209,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 210 × 85 × 46 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт.; 14,2 кг; 0,81 куб. фут. |
Конструкция и подключение
Стандартное исполнение GST220A20-R7B поставляется с сетевым входом IEC320-C14 и выходным разъёмом R7B. Для данной серии предусмотрены сменные DC-штекеры и аксессуары быстрого подключения, однако для модификации R7B штатным считается именно Power DIN 4 pin с фиксатором.
Назначение по применению
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
Примечания
| № | Содержание |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, окружающей температуре 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется в точке на клеммах штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает начальный допуск, стабилизацию по сети и по нагрузке. |
| 5 | Стабилизация по сети измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке. |
| 6 | Время установки измеряется при первом холодном запуске. Повторное включение и выключение источника питания может увеличить это время. |
| 7 | При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтирования. |
| 8 | Снижение допустимой температуры окружающей среды на высоте выше 2000 м составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором. |
| 9 | Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
| 10 | Для руководства по испытаниям ЭМС следует использовать материал по испытаниям компонентов источников питания. |
