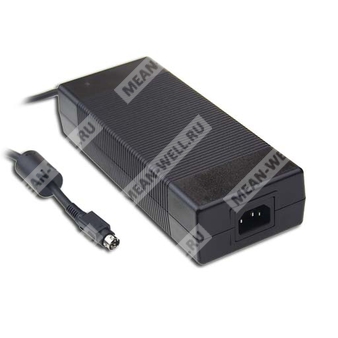

GST220A36-R7B - промышленный AC-DC адаптер мощностью 220 Вт для питания оборудования постоянным напряжением 36 В.
GST220A36-R7B — высоконадежный настольный одновыходной зелёный промышленный адаптер класса I с заземлением, предназначенный для питания потребительской, телекоммуникационной, офисной и промышленной аппаратуры.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| GST | Серия GST |
| 220A | Номинальная мощность 220 Вт, исполнение адаптера переменного/постоянного тока |
| 36 | Выходное напряжение 36 В |
| R7B | Стандартное исполнение с выходным разъёмом Power DIN 4 pin с фиксацией |
Назначение и особенности
Источник питания серии GST220A выполнен в полностью закрытом пластиковом корпусе, имеет встроенную активную коррекцию коэффициента мощности, широкий диапазон сетевого входа и соответствует требованиям по энергоэффективности уровня VI. Для исполнения GST220A36-R7B предусмотрен стандартный сетевой вход IEC320-C14 и выходной разъём R7B.
Преимущества и свойства
- Глобальные сертификаты безопасности.
- Универсальный вход переменного тока полного диапазона.
- 3-контактный сетевой ввод IEC320-C14, изделие класса I.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,15 Вт.
- Энергоэффективность уровня VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение с рабочей температурой от -30 до +70 °C.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
- Наличие сменных DC-штекеров и аксессуаров быстрого подключения.
Применение
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и системы.
- Промышленное оборудование.
Выходные параметры
| Параметр | Значение для GST220A36-R7B |
|---|
| Выходное напряжение | 36 В |
| Номинальный ток | 6,1 А |
| Диапазон тока | 0–6,1 А |
| Номинальная мощность | 219,6 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±2,0% |
| Защита от перегрузки | 105–135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 105–135% от номинального выходного напряжения |
| Защита от перегрева | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Входные параметры
| Параметр | Значение для GST220A36-R7B |
|---|
| Диапазон входного напряжения | 85–264 В AC |
| Диапазон входного постоянного напряжения | 120–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,91 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| КПД | 93% |
| Потребляемый ток | 4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток | Холодный старт: 95 А при 115 В AC; 120 А при 230 В AC |
| Ток утечки | 0,75 мА при 240 В AC |
| Время установки, нарастания и удержания | 2000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение для GST220A36-R7B |
|---|
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 approved |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус FG: 2 кВ AC; выход/корпус FG: короткое |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС — излучение
| Параметр | Стандарт | Уровень / примечание |
|---|
| Проводимые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС — помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линия, 2 кВ линия-FG |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсная помехоустойчивость | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 2006,1 тыс. ч минимум, Telcordia SR-332 (Bellcore); 209,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 210 × 85 × 46 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14,2 кг / 0,81 CUFT |
Конструкция и подключение
| Параметр | Значение |
|---|
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Сетевой ввод | IEC320-C14 |
| Выходной разъём | R7B |
| Тип выходного разъёма | Power DIN 4 pin с фиксацией |
| Исполнение проводников | UL2464 16AWG × 4C, длина 1000±50 мм |
| Индикация | Светодиод включения питания |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Выходное напряжение измеряется в точке контроля на клемме штекера при нагрузке 50%.
3. Пульсации и шум измеряются при 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск установки, регулирование по линии и по нагрузке.
5. Регулирование по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
6. Время установки измеряется при первом холодном запуске. Повторное включение/выключение источника питания может увеличить это время.
7. При низком входном напряжении может потребоваться дерейтинг. Следует учитывать кривую снижения мощности для подробностей.
8. При высоте эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
9. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС всей системы.
