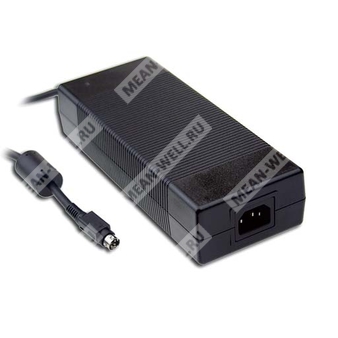

GST220A48-R7B - промышленный AC-DC адаптер 220 Вт с выходом 48 В и штекером R7B.
GST220A48-R7B — высоконадежный настольный одно-выходной промышленный сетевой адаптер серии GST220A с выходным напряжением 48 В постоянного тока, входом IEC320-C14 и стандартным DC-разъемом R7B. Изделие предназначено для питания промышленной, телекоммуникационной и потребительской электронной аппаратуры.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| GST | Серия адаптеров Mean Well GST |
| 220 | Номинальная мощность 220 Вт |
| A | Исполнение серии GST220A |
| 48 | Выходное напряжение 48 В |
| R7B | Стандартный выходной DC-разъем типа R7B, Power DIN 4 pin с фиксатором |
Назначение и особенности
GST220A48-R7B представляет собой класс I по электробезопасности источник питания с заземлением через сетевой ввод, активной коррекцией коэффициента мощности и широким диапазоном входного напряжения. Серия выполнена в полностью закрытом пластиковом корпусе, не содержит вентилятора и рассчитана на работу в промышленных условиях.
Особенности серии:
- Глобальные сертификаты.
- Универсальный вход переменного тока полного диапазона.
- 3-контактный сетевой ввод IEC320-C14, изделие класса I.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,15 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, AU/NZ MEPS, EU ErP и CoC версии 5.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Бесвентиляторное исполнение с рабочей температурой от -30 до +70 °C.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
- Доступны различные быстросменные DC-адаптеры.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
Основные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный ток | 4,6 А |
| Диапазон выходного тока | 0–4,6 А |
| Номинальная мощность | 221 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±2,0 % |
| Линейная стабилизация | ±1,0 % |
| Стабилизация по нагрузке | ±2,0 % |
| Типовой КПД | 94,5 % |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC / 120–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Типовой коэффициент мощности | PF > 0,91 при 230 В AC / PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовой входной ток | 4 А при 115 В AC / 2 А при 230 В AC |
| Пусковой ток | Холодный старт 95 А при 115 В AC, 120 А при 230 В AC |
| Ток утечки | 0,75 мА при 240 В AC |
Выход
| Параметр | Значение |
| Номинальное напряжение | 48 В DC |
| Схема работы | Одновыходной источник питания |
| Диапазон тока нагрузки | 0–4,6 А |
| Выходная мощность | 221 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск | ±2,0 % |
| Линейная стабилизация | ±1,0 % |
| Стабилизация по нагрузке | ±2,0 % |
Защиты
| Функция защиты | Условия / поведение |
| Перегрузка | 105–135 % от номинальной выходной мощности; режим hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение | 105–135 % от номинального выходного напряжения |
| Перегрев | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Режим hiccup |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 % / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: короткое замыкание |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70 % RH |
ЭМС — излучение
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС — помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Импульсные помехи EFT | BS EN/EN61000-4-4 | Уровень 3, 1 кВ/линия-линия, 2 кВ/линия-корпус |
| Проведенная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, 3 В |
| Импульс перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95 % провал 0,5 периода, 30 % провал 25 периодов, >95 % прерывания 250 периодов |
MTBF
| Показатель | Значение |
| Средняя наработка на отказ | 2006,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 209,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 210 × 85 × 46 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14,2 кг / 0,81 CUFT |
Конструкция и подключение
Сетевой ввод: IEC320-C14, 3-контактный, класс I.
Выходной разъем: R7B, стандартное исполнение; Power DIN 4 pin с фиксатором.
Назначение выводов R7B:
| Номер контакта | Назначение |
| 1 | +Vo |
| 2 | -Vo |
| 3 | -Vo |
| 4 | +Vo |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70 % RH, если не оговорено иное.
- Выходное напряжение измеряется на точке контроля у клеммы штекера при 50 % нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и при подключении конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную настройку, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется при переходе от нижнего к верхнему пределу входного напряжения на номинальной нагрузке.
- Время установления измеряется при первом холодном запуске. Повторное включение питания может увеличить это время.
- При низком входном напряжении может потребоваться дерейтирование; необходимо учитывать кривую снижения мощности.
- Для моделей без вентилятора температурное снижение мощности на высоте выше 2000 м составляет 3,5 °C/1000 м.
- Источники питания рассматриваются как независимые узлы; окончательное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
