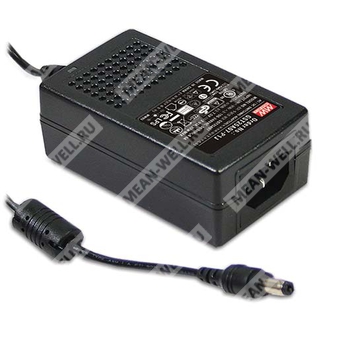

GST25A05-P1J - промышленный AC-DC адаптер 25 Вт с выходом 5 В и разъёмом P1J для оборудования общего и промышленного применения.
Назначение и назначение изделия
GST25A05-P1J представляет собой высоконадежный настольный одно-выходной источник питания AC-DC серии GST25A с зелёной энергоэффективной архитектурой. Изделие выполнено в классе I с защитным заземлением и оснащено стандартным сетевым входом IEC320-C14. Модель предназначена для питания потребительской электроники, телекоммуникационного оборудования, офисной техники и промышленной аппаратуры.
Расшифровка партномера
| Позиция в партномере | Обозначение | Расшифровка |
| Серия | GST | Серия настольных промышленных адаптеров Mean Well |
| Номинальная мощность | 25 | 25 Вт |
| Исполнение серии | A | Вариант серии GST25A |
| Выходное напряжение | 05 | 5 В постоянного тока |
| Тип DC-разъёма | P1J | Стандартный штекер 2,1 × 5,5 × 11 мм, полярность C+, тип tuning fork |
Особенности
- Глобальные сертификаты соответствия.
- Универсальный вход переменного тока во всём диапазоне.
- 3-полюсный сетевой вход IEC320-C14, изделие класса I с защитным проводником.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Диапазон рабочей температуры от -30 до +70 ℃.
- Светодиодный индикатор включения.
- Доступны различные быстро сменяемые DC-штекеры в виде аксессуаров.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и офисные системы.
- Промышленное оборудование.
Описание
GST25A05-P1J относится к высоконадежной серии 25-ваттных настольных одно-выходных зелёных адаптеров. Конструкция выполнена как источник питания класса I с защитным заземлением и стандартным сетевым входом IEC320-C14. Изделие рассчитано на работу от сети переменного тока 85–264 В и формирует стабилизированное выходное напряжение 5 В постоянного тока. Серия рассчитана на применение в различных типах потребительской и промышленной электронной аппаратуры.
Для серии характерны высокий КПД, крайне низкое энергопотребление в режиме холостого хода, наличие защиты по основным аварийным режимам и использование трудногорючего корпуса из пластика с классом воспламеняемости 94V-0. Изделие сертифицировано по международным требованиям безопасности и электромагнитной совместимости.
Расширенные параметры
Выход
| Параметр | Значение для GST25A05-P1J |
| Выходное напряжение | 5 В |
| Номинальный ток | 4,0 А |
| Диапазон тока | 0–4,0 А |
| Номинальная мощность | 20 Вт |
| Максимальная мощность серии для данной модификации | 25 Вт |
| Пульсации и шум | 80 мВп-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±5,0% |
| Время установки, нарастания и удержания | 1000 мс, 30 мс, 50 мс при 230 В AC; 1500 мс, 30 мс, 15 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток | 0,6 А при 115 В AC; 0,35 А при 230 В AC |
| Пусковой ток | Холодный старт 35 А при 115 В AC; 65 А при 230 В AC |
| Ток утечки | 0,75 мА при 240 В AC |
| Тип сетевого входа | IEC320-C14, 3-полюсный |
Электрическая безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TÜV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 4242 В DC; вход-FG: 2121 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 ℃, с учётом дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 ℃, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / ℃ (0…50 ℃) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032, FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Проводимые помехи | BS EN/EN55032, FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Устойчивость к помехам
| Параметр | Стандарт | Уровень / примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линиия, 2 кВ линия-FG |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность
| Параметр | Значение |
| MTBF | 3879,7 тыс. часов минимум по Telcordia SR-332 (Bellcore); 674,6 тыс. часов минимум по MIL-HDBK-217F (25 ℃) |
Габариты и масса
| Параметр | Значение |
| Габариты | 93 × 54 × 36 мм (Д × Ш × В) |
| Масса | 209 г |
| Исполнение корпуса | Полностью закрытый пластиковый корпус |
| Номер корпуса | Case No. GSM36 |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 60 шт. |
| Масса упаковки | 13,5 кг |
| Объём упаковки | 1,02 куб. фута |
Подключение и разъёмы
| Параметр | Значение |
| Стандартный DC-разъём | P1J |
| Размер стандартного разъёма | 2,1 × 5,5 × 11 мм |
| Полярность | C+, tuning fork |
| Подключение относительно PE | -V не подключён к AC FG стандартно; -V может быть подключён к AC FG опционально |
| Изменение DC-разъёма | Возможна кастомизация стандартной части, либо применение быстросменного адаптера, приобретаемого отдельно |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 ℃ и влажности 70% RH, если не оговорено иное.
- Выходное напряжение устанавливается в точке измерения на выводах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает отклонение установки, регулировку по линии и регулировку по нагрузке.
- Регулировка по линии измеряется при переходе от низкого к высокому уровню входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- При пониженном входном напряжении может потребоваться дерейтирование; следует учитывать кривую дерейтирования.
- Источником питания следует считать независимый узел, однако конечное изделие должно дополнительно подтверждать соответствие всей системы требованиям ЭМС.
