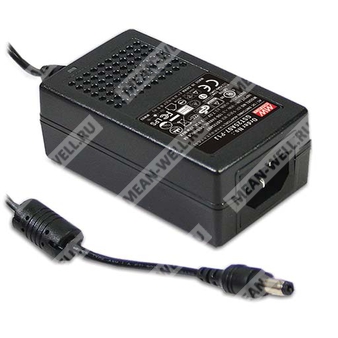

GST25A12-P1J
GST25A12-P1J - промышленный сетевой AC-DC адаптер на 12 В постоянного тока для питания оборудования малой мощности.
Назначение: одиночный высоконадежный адаптер класса I с широкодиапазонным входом переменного тока и стабилизированным выходом 12 В для промышленной, офисной, телекоммуникационной и потребительской аппаратуры.
Расшифровка партномера
| Обозначение | Значение |
|---|---|
| GST | Серия |
| 25 | Номинальная мощность 25 Вт |
| A | Сетевой вход IEC320-C14 |
| 12 | Выходное напряжение 12 В |
| P1J | Тип выходного разъема: стандартный штекер 2,1 × 5,5 × 11 мм, центральный контакт «плюс» |
Краткое описание
GST25A12-P1J относится к серии компактных настольных промышленных адаптеров Mean Well GST25A. Изделие выполнено как одно-выходной AC-DC источник питания мощностью 25 Вт, предназначенный для работы от сети 85…264 В AC и обеспечения стабилизированного выхода 12 В DC. Конструкция включает полностью закрытый пластиковый корпус, индикацию наличия питания и сменные варианты DC-штекеров, при этом исполнение P1J соответствует стандартному штекеру цилиндрического типа 2,1 × 5,5 × 11 мм.
Источник питания рассчитан на применение в потребительской электронике, телекоммуникационных устройствах, офисном оборудовании и промышленной аппаратуре. В документе указано, что серия поддерживает высокий КПД, соответствует требованиям по низкому потреблению без нагрузки и относится к классу энергоэффективности VI. Для данной модели нормирована защита от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Широкодиапазонный вход переменного тока 85…264 В AC.
- Выход 12 В DC.
- Номинальная мощность 25 Вт.
- Класс I с заземлением, входной разъем IEC320-C14.
- Низкое потребление без нагрузки: менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Рабочий температурный диапазон -30…+70 °C.
- Светодиодная индикация включения питания.
- Доступны различные сменные DC-штекеры через аксессуары и варианты заказа.
Применение
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника.
- Промышленное оборудование.
Основные параметры
| Параметр | Значение для GST25A12-P1J |
|---|---|
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 0…2,08 А |
| Номинальный выходной ток | 2,08 А |
| Номинальная выходная мощность | 25 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±3,0% |
| Время установки, нарастания, удержания | 1000 мс, 30 мс, 50 мс при 230 В AC; 1500 мс, 30 мс, 15 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 85…264 В AC |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 0,6 А при 115 В AC; 0,35 А при 230 В AC |
| Пусковой ток | 35 А при холодном старте / 115 В AC; 65 А при холодном старте / 230 В AC |
| Ток утечки | 0,75 мА / 240 В AC |
Выход
| Параметр | Значение |
|---|---|
| Выходное напряжение | 12 В |
| Номинальный ток | 2,08 А |
| Диапазон тока нагрузки | 0…2,08 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск | ±3,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±3,0% |
| Защита от перегрузки | 110…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Срывной режим с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 110…140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне |
Эксплуатационные и электрические характеристики
| Параметр | Значение |
|---|---|
| КПД, тип. | 86,5% |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения, влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 2G, по 10 мин. на цикл, в течение 60 мин. по осям X, Y, Z |
| Изоляционное напряжение | I/P-O/P: 4242 В DC; I/P-FG: 2121 В DC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
|---|---|
| Стандарты излучения | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
| Класс излучения проводимых помех | Класс B |
| Класс излучения излучаемых помех | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB9254; класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Стандарт помехоустойчивости | BS EN/EN55035 |
Помехоустойчивость
| Воздействие | Стандарт | Уровень / примечание |
|---|---|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Переходные процессы быстрого типа | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линия, 2 кВ линия-FG |
| Устойчивость к наведенным ВЧ помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Безопасность и соответствие
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Исполнение | Класс I, с защитным заземлением |
| Корпус | Полностью закрытый пластиковый корпус |
| Материал корпуса | Пластик 94V-0 |
| Соответствие требованиям | LPS |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 3879,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 674,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 93 × 54 × 36 мм |
| Масса | 209 г |
| Упаковка | 60 шт. / 13,5 кг / 1,02 куб. фута |
Конструкция и подключение
| Параметр | Значение |
|---|---|
| Сетевой вход | IEC320-C14 |
| Стандартный DC-штекер | P1J |
| Тип DC-штекера | Коаксиальный, цилиндрический, 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт «плюс» |
| Подключение FG | -V не подключен к AC FG в стандартном исполнении; -V может быть подключен к AC FG в опциональном исполнении |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
2. Выходное напряжение измеряется на клемме штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает в себя установку, регулировку по линии и регулировку по нагрузке.
5. Регулировка по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
6. Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
7. При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования.
8. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС как целая система.
Дополнительные сведения по исполнению P1J
| Параметр | Значение |
|---|---|
| Исполнение разъема | Стандартное |
| Механический тип | Тюнинг-форт тип |
| Возможность смены DC-штекера | Да, через заказную модификацию или быстросъемный адаптер |
