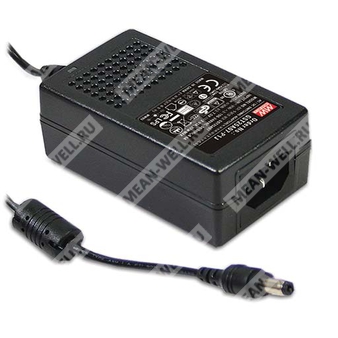

GST25A24-P1J - промышленный AC/DC адаптер 24 В, 25 Вт, с сетевым входом IEC320-C14 и выходным разъёмом P1J.
Назначение
GST25A24-P1J представляет собой высоконадежный настольный одно-выходной источник питания переменного/постоянного тока серии GST25A, предназначенный для применения в промышленной электронике, телекоммуникационном оборудовании, офисной и потребительской аппаратуре. Устройство обеспечивает выходное напряжение 24 В постоянного тока при номинальной мощности 25 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| GST | Серия |
| 25 | Номинальная мощность 25 Вт |
| A | Исполнение серии GST25A |
| 24 | Выходное напряжение 24 В |
| P1J | Тип выходного DC-разъёма: стандартный разъём 2,1 × 5,5 × 11 мм, центр «плюс», штекер типа tuning fork |
Особенности
- Универсальный вход переменного тока полного диапазона.
- 3-полюсный вход IEC320-C14, изделие класса I с защитным заземлением.
- Потребление мощности без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Расширенный диапазон рабочей температуры от -30 до +70 °C.
- Светодиодный индикатор включения.
- Доступны различные варианты сменных DC-штекеров через аксессуары quick adapter.
Применение
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисное оборудование.
- Промышленное оборудование.
Описание
GST25A24-P1J — высоконадежный адаптер мощностью 25 Вт, выполненный в настольном корпусе, с одним выходом и «зелёной» архитектурой энергопотребления. Изделие использует стандартный сетевой вход IEC320-C14 и рассчитано на работу от сети 85…264 В переменного тока. Серия GST25A включает модели с выходными напряжениями от 5 до 48 В постоянного тока, что позволяет применять её в широком спектре электронных систем и устройств.
Для модели GST25A24-P1J характерны высокий КПД, малое потребление на холостом ходу и соответствие международным требованиям по энергоэффективности. Корпус выполнен из пластика класса воспламеняемости 94V-0. Конструкция ориентирована на работу в промышленных условиях и в составе оборудования, где требуется компактный источник питания с сертификацией по международным стандартам безопасности.
Таблица параметров
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 1,04 А |
| Диапазон тока | 0…1,04 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск по напряжению | ±2,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания и удержания | 1500 мс, 30 мс, 15 мс при 115 В AC; 1000 мс, 30 мс, 50 мс при 230 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85…264 В AC |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 0,35 А при 230 В AC; 0,6 А при 115 В AC |
| Пусковой ток | Холодный старт: 65 А при 230 В AC; 35 А при 115 В AC |
| Ток утечки | 0,75 мА при 240 В AC |
Эффективность
| Параметр | Значение |
|---|
| Типовой КПД | 88% |
Защита
| Вид защиты | Условие срабатывания | Тип защиты |
|---|
| Перегрузка | 110…150% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110…140% от номинального выходного напряжения | Ограничение на стабилитроне |
Условия эксплуатации и хранения
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 4242 В DC; I/P-FG: 2121 В DC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам безопасности
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
ЭМС: помехоэмиссия
| Параметр | Стандарт | Уровень / примечание |
|---|
| Проводимые помехи | BS EN/EN55032(CISPR32), FCC Part 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032(CISPR32), FCC Part 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС: помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
|---|
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Проведённая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия, 2 кВ линия-FG |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 3879,7 тыс. часов минимум по Telcordia SR-332 (Bellcore); 674,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
|---|
| Габариты | 93 × 54 × 36 мм |
| Корпус | Case No. GSM36 |
Упаковка
| Параметр | Значение |
|---|
| Масса изделия | 209 г |
| Количество в упаковке | 60 шт. |
| Масса брутто упаковки | 13,5 кг |
| Объём упаковки | 1,02 куб. фута |
Разъём и кабель
| Параметр | Значение |
|---|
| Выходной разъём | P1J |
| Тип | Стандартный, 2,1 × 5,5 × 11 мм, центр «плюс», штекер tuning fork |
| Назначение контактов | Центральный контакт — «+», наружный контакт — «-» |
| Соединение «-V» | Не соединён с AC FG в стандартном исполнении; может быть соединён с AC FG как опция |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на конце штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от низкого уровня сетевого напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС всей системы.
