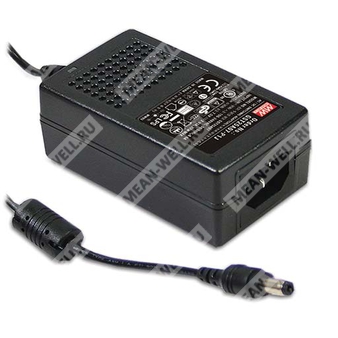

GST25A48-P1J
GST25A48-P1J - промышленный AC-DC адаптер 25 Вт для питания оборудования с выходным напряжением 48 В.
Расшифровка партномера
| Партномер | Расшифровка |
| GST | Серия Green / Industrial Desktop Adapter |
| 25 | Номинальная мощность 25 Вт |
| A | Исполнение серии GST25A |
| 48 | Выходное напряжение 48 В постоянного тока |
| P1J | Стандартный выходной разъём 2,1 × 5,5 × 11 мм, центр «плюс», тип вилки tuning fork |
Назначение
GST25A48-P1J представляет собой высоконадежный настольный одно-выходной AC-DC адаптер промышленного класса, предназначенный для питания потребительской электроники, телекоммуникационного оборудования, офисной техники и промышленной аппаратуры.
Особенности
- Широкий диапазон входного напряжения переменного тока.
- Однофазный сетевой вход через IEC320-C14.
- Класс I, с защитным заземлением.
- Очень низкое потребление без нагрузки.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Расширенный диапазон рабочей температуры.
- Светодиодная индикация включения питания.
- Доступны различные быстросменные DC-штекеры как аксессуары.
Области применения
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
Описание
GST25A48-P1J входит в серию GST25A, представляющую собой надежные 25-ваттные настольные AC-DC адаптеры с одним выходом. Устройство выполнено как источник питания класса I с защитным заземлением и оснащено стандартным сетевым входом IEC320-C14. Диапазон входного напряжения составляет 85–264 В~. Серия выпускается в вариантах с выходным напряжением от 5 В до 48 В постоянного тока, что позволяет применять ее для различных типов электронного и промышленного оборудования.
Для данной модели характерны высокий КПД, достигающий 89%, и крайне низкое потребление мощности на холостом ходу — менее 0,075 Вт. Серия соответствует международным требованиям по энергоэффективности и безопасности, а также использует корпус из трудногорючего пластика класса 94V-0. Выходной разъем P1J выполнен в стандартном формате 2,1 × 5,5 × 11 мм, полярность — центр положительный.
Расшифровка параметров модели
| Параметр | Значение |
| Серия | GST25A |
| Номинальная мощность | 25 Вт |
| Выходное напряжение | 48 В |
| Тип выходного разъёма | P1J |
| Полярность | Центр «плюс» |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,52 А |
| Диапазон тока | 0–0,52 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В~ |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 0,35 А при 230 В~; 0,6 А при 115 В~ |
| Пусковой ток | Холодный старт: 35 А при 115 В~; 65 А при 230 В~ |
| Время включения, нарастания и удержания | 1000 мс, 30 мс, 50 мс при 230 В~; 1500 мс, 30 мс, 15 мс при 115 В~ при полной нагрузке |
| Ток утечки | 0,75 мА / 240 В~ |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4242 В=; I/P-FG: 2121 В= |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В= / 25 °C / 70% RH |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 110–150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 110–140% от номинального выходного напряжения; ограничение на стабилитроне |
ЭМС
| Параметр | Значение |
| Излучаемые и кондуктивные помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
| Гармонические токи | BS EN/EN61000-3-2, GB9254, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| РЧ-поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Наводимые РЧ помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия, 2 кВ линия-FG |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
Надёжность
| Параметр | Значение |
| MTBF | 3879,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 674,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты
| Параметр | Значение |
| Размеры корпуса | 93 × 54 × 36 мм (Д × Ш × В) |
| Масса | 209 г |
| Упаковка | 60 шт. / 13,5 кг / 1,02 куб. фута |
| Исполнение корпуса | Case No. GSM36 |
Выходной разъём
| Параметр | Значение |
| Стандартный разъём | P1J |
| Размер разъёма | 2,1 × 5,5 × 11 мм |
| Полярность | Центр «плюс» |
| Подключение | «Минус» не соединён с защитным заземлением AC FG (стандартно); соединение «минус» с AC FG — опционально |
Примечания
1. Все параметры указаны при входном напряжении 230 В~ , номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Выходное напряжение измеряется в точке на клеммах штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ.
4. Допуск включает установочный допуск, стабилизацию по линии и по нагрузке.
5. Стабилизация по линии измеряется от низкого уровня сети к высокому при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется в диапазоне 10–100% от номинальной нагрузки.
7. При пониженном входном напряжении может потребоваться дерейтинг; см. кривую дерейтирования.
8. Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтвердить соответствие всей системы требованиям ЭМС. Для методики испытаний ЭМС следует руководствоваться документом по испытаниям ЭМИ компонентных источников питания.
9. Соответствие по ЭМС включает требования к помехоэмиссии и помехоустойчивости согласно указанным стандартам.
10. Длина кабеля: для стандартной длины MW обозначение L = 25 мм, L1 = 5 мм; цвет проводов приведён только для справки и должен сверяться с фактическим изделием.
