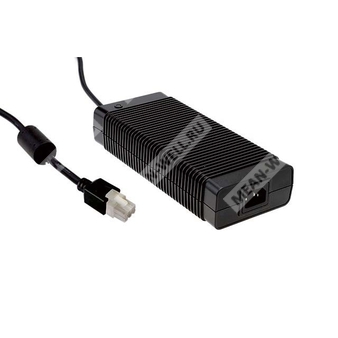

GST280A12-C6P - 280-Вт AC/DC промышленный адаптер для питания промышленной и потребительской электроники.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| GST | Серия GST |
| 280A | Номинальная мощность 280 Вт, серия GST280A |
| 12 | Выходное напряжение 12 В |
| C6P | Стандартный 6-контактный выходной разъём |
Краткое описание
GST280A12-C6P представляет собой высоконадежный настольный одновыходной промышленный адаптер мощностью 280 Вт, предназначенный для питания электронного оборудования с требованием к стабильному источнику постоянного напряжения 12 В. Устройство выполнено в полностью закрытом пластиковом корпусе, относится к классу I, оснащено сетевым входом IEC320-C14, встроенной активной коррекцией коэффициента мощности и светодиодной индикацией наличия питания.
Модель рассчитана на работу в широком диапазоне сетевого напряжения и ориентирована на применение в промышленной, телекоммуникационной и офисной аппаратуре, а также в потребительской электронике. Для серии характерны высокий КПД, малое потребление без нагрузки и наличие полного набора защит.
Назначение
- Питание промышленного оборудования.
- Питание телекоммуникационных устройств.
- Питание офисных систем и периферии.
- Питание потребительской электроники.
Особенности
- Глобальные сертификаты соответствия.
- Универсальный вход переменного тока полного диапазона.
- Трёхконтактный сетевой ввод IEC320-C14, класс I.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, AU/NZ MEPS и EU ErP.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение.
- Рабочий температурный диапазон от -30 до +70 °C.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
Параметры
| Параметр | Значение |
|---|
| Партномер | GST280A12-C6P |
| Серия | GST280A |
| Тип изделия | 280-Вт AC/DC высоконадежный промышленный адаптер |
| Выход | Одноканальный |
| Номинальная выходная мощность | 252 Вт |
| Максимальная выходная мощность | 252 Вт |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 21 А |
| Диапазон выходного тока | 0–21 А |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±5,0% |
| Входной параметр | Значение |
|---|
| Диапазон входного напряжения | 85–264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 120–370 В постоянного тока |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC, >0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 89,5% |
| Типовой входной ток | 3 А при 115 В AC, 1,5 А при 230 В AC |
| Пусковой ток, максимум | 95 А при холодном старте, 115 В AC; 120 А при холодном старте, 230 В AC |
| Ток утечки, максимум | 1,5 мА при 240 В AC |
| Защитные функции | Описание |
|---|
| Перегрузка | 105–135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105–135% от номинального выходного напряжения; отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Электрическая прочность и изоляция | Значение |
|---|
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | Короткое замыкание |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC, 25 °C, 70% RH |
| Эксплуатационные условия | Значение |
|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Надёжность и массогабаритные данные | Значение |
|---|
| MTBF | 1625,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 181,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 220 × 95 × 46 мм |
| Масса | 1,25 кг |
| Упаковка | 12 шт.; 16 кг; 1,09 CUFT |
| Соответствие стандартам безопасности | Значение |
|---|
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Электромагнитная совместимость, излучение | Стандарт | Уровень / примечание |
|---|
| Проводимые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электромагнитная совместимость, помехоустойчивость | Стандарт | Уровень / примечание |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Разъёмы и подключение
Стандартный выходной разъём: C6P, эквивалент MOLEX 39-01-2060.
| Номер контакта | Назначение |
|---|
| 1, 2, 3 | +Vo |
| 4, 5, 6 | -Vo |
Примечание по разъёму: отрицательный вывод соединён с AC FG.
Допустимые альтернативные выходные разъёмы
| Тип | Эквивалент | Назначение контактов |
|---|
| R7BF | KYCON KPJX-CM-4S, mini DIN 4 pin с фиксатором, гнездо | 1: +Vo; 2: -Vo; 3: -Vo; 4: +Vo |
| MIC4 | NEUTRIK XLR NC4FX | 1: +Vo; 2: +Vo; 3: -Vo; 4: -Vo |
| C4P | AMP 1-480702-0 (6,35 мм) | 1: +Vo; 2: +Vo; 3: -Vo; 4: -Vo |
Механические данные
Корпус серии GS280A. Сетевой вход: IEC320-C14. Выходной кабель: UL2464 16AWG × 4C, длина 1000 ±50 мм. Для исполнения GST280A-12/15 предусмотрен вывод кабеля с размерами 50 ±3 мм у корпуса и 50 ±3 мм у разъёма. Для исполнения GST280A-20/24/48 используется аналогичная кабельная сборка.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Выходное напряжение измеряется в контрольной точке на выводах разъёма при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя настройку, регулирование по линии и по нагрузке.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Время установки измеряется при первом холодном запуске. Повторное включение/выключение питания может увеличить время установки.
- При низком входном напряжении может потребоваться снижение выходной нагрузки. Следует учитывать кривую дерейтингa.
- Для высоты более 2000 м уменьшение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако итоговое оборудование должно быть отдельно проверено на соответствие директивам ЭМС.
