GST280A15-C6P

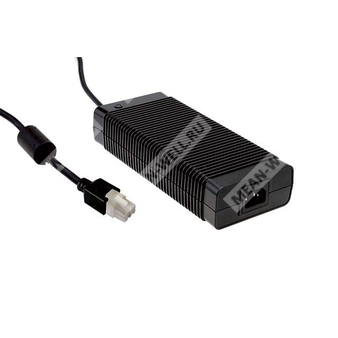

GST280A15-C6P - промышленный AC-DC адаптер на 280 Вт с выходом 15 В и 6-контактным DC-разъёмом.
GST280A15-C6P — высоконадёжный настольный одновыходной источник питания промышленного класса, предназначенный для питания электронных и телекоммуникационных устройств, офисной и промышленной аппаратуры.
Расшифровка партномера
| Обозначение | Значение |
| GST | Серия адаптеров |
| 280A | Номинальная мощность 280 Вт |
| 15 | Выходное напряжение 15 В постоянного тока |
| C6P | Стандартный 6-контактный DC-разъём |
Назначение и особенности
GST280A15-C6P относится к серии высоконадежных настольных адаптеров с одним выходом. Устройство выполнено в полностью закрытом пластиковом корпусе, оснащено стандартным сетевым входом IEC320-C14 и встроенной функцией активной коррекции коэффициента мощности.
Источник питания рассчитан на универсальный диапазон входного напряжения и обеспечивает высокую энергоэффективность при очень низком потреблении на холостом ходу. Серия ориентирована на применение в промышленной электронике и другой аппаратуре, где важны компактность, стабильность параметров и соблюдение требований международных стандартов безопасности и ЭМС.
Функциональные свойства
- Глобальная сертификация.
- Универсальный сетевой вход с полным диапазоном.
- Трёхполюсный сетевой вход IEC320-C14, изделие класса I.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, AU/NZ MEPS, EU ErP.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Бесвентиляторное исполнение с рабочим диапазоном температур.
- Полностью закрытый пластиковый корпус.
- Светодиодная индикация включения.
Применение
- Потребительская электронная техника.
- Телекоммуникационное оборудование.
- Офисное оборудование и инфраструктура.
- Промышленное оборудование.
Выходные параметры
| Параметр | Значение |
| Модель | GST280A15-C6P |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 17 А |
| Диапазон выходного тока | 0 ~ 17 А |
| Номинальная выходная мощность | 255 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±5,0% |
| Время установки и нарастания | 2000 мс, 20 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC, >0,98 при 115 В AC, при полной нагрузке |
| Типичный КПД | 90% |
| Типичный входной ток | 1,5 А при 230 В AC |
| Пусковой ток | Cold start 95 А при 115 В AC; 120 А при 230 В AC |
| Ток утечки | 1,5 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения; отключение выхода с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с восстановлением после повторного включения |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: короткое замыкание |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Излучаемые помехи | Класс B |
| Кондуктивные помехи | Класс B |
| Гармонические составляющие тока | Класс A |
| Пульсации напряжения сети | Соответствие BS EN/EN61000-3-3 |
| ESD | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| РЧ-устойчивость | Уровень 2, 3 В/м |
| EFT/Burst | Уровень 3, 1 кВ между линиями, 2 кВ линия-земля |
| Импульсная помеха | Уровень 2, 1 кВ |
| Кондуктивная помехоустойчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность
| Параметр | Значение |
| MTBF | 1625,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 181,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 220 × 95 × 46 мм (Д × Ш × В) |
| Масса | 1,25 кг |
| Исполнение корпуса | Полностью закрытый пластиковый корпус |
| Индикация | Светодиод питания |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 12 шт. |
| Масса упаковки | 16 кг |
| Объём упаковки | 1,09 CUFT |
Разъёмы и подключение
| Параметр | Значение |
| Сетевой вход | IEC320-C14 |
| Стандартный DC-разъём | C6P, эквивалент MOLEX 39-01-2060 |
| Назначение контактов 1, 2, 3 | +Vo |
| Назначение контактов 4, 5, 6 | -Vo |
| Соединение -Vo с AC FG | -Vo соединён с AC FG |
Допустимые варианты DC-разъёмов
| Тип | Обозначение | Назначение контактов |
| Мин. DIN 4 Pin with Lock, female | R7BF | 1: +Vo, 2: -Vo, 3: -Vo, 4: +Vo |
| NEUTRIK XLR NC4FX equivalent | MIC4 | 1: +Vo, 2: +Vo, 3: -Vo, 4: -Vo |
| AMP 1-480702-0 (6.35 мм) equivalent | C4P | 1: +Vo, 2: +Vo, 3: -Vo, 4: -Vo |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Выходное напряжение измеряется на клеммах разъёма при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает начальную настройку, регулирование по линии и регулирование по нагрузке.
5. Регулирование по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
6. Время установки измеряется при первом холодном запуске; повторные включения питания могут увеличить время установки.
7. При низком входном напряжении может потребоваться дерейтинг; следует учитывать характеристику снижения нагрузки.
8. Для высот более 2000 м снижение температуры окружающей среды составляет 3,5 °C на 1000 м для бесвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
9. Источник питания рассматривается как самостоятельный узел, при этом конечное оборудование должно быть дополнительно проверено на соответствие директивам ЭМС.
