GST360A12-C8P - промышленный AC/DC адаптер 360 Вт с выходом 12 В для питания оборудования с повышенными требованиями к надежности.

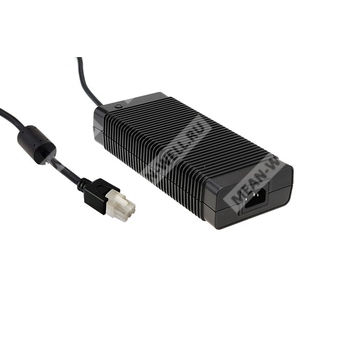

GST360A12-C8P — высоконадежный настольный одно выходной зелёный адаптер серии GST360A, предназначенный для промышленного и коммерческого применения. Устройство выполнено как источник питания класса I с защитным проводником, оснащено стандартным входом IEC320-C14 и рассчитано на универсальный диапазон входного напряжения 85–264 В переменного тока. Для данной модификации предусмотрен 8-контактный выходной разъём типа C8P, а номинальное выходное напряжение составляет 12 В.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| GST | Серия GST |
| 360A | Номинальная мощность 360 Вт |
| 12 | Выходное напряжение 12 В |
| C8P | Стандартный 8-контактный разъём постоянного тока для модификации 12–15 В |
Особенности
- Глобальные сертификаты соответствия.
- Пиковая мощность до 450 Вт в течение 3 секунд.
- Универсальный вход переменного тока с полным диапазоном.
- 3-полюсный вход IEC320-C14, источник питания класса I.
- Встроенная функция активной коррекции коэффициента мощности.
- Потребление холостого хода менее 0,5 Вт.
- Уровень энергоэффективности VI.
- Соответствие международным стандартам энергосбережения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение с рабочим диапазоном температур от -30 до +70 °C.
- Полностью закрытый пластиковый корпус.
- Светодиодная индикация включения.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и системы.
- Промышленное оборудование.
- 3D-принтеры.
- Игровые консоли.
- Видеомикшеры.
- Оборудование питания PoE.
Описание
GST360A — это высоконадежная серия настольных адаптеров мощностью 360 Вт с одним выходом, ориентированная на применение в промышленной и электронной аппаратуре. Модельный ряд охватывает выходные напряжения от 12 В до 55 В постоянного тока и позволяет удовлетворять требования различных типов потребителей.
Для версии GST360A12-C8P номинальное выходное напряжение составляет 12 В, а ток нагрузки — 27,5 А. Источник питания рассчитан на работу от сети переменного тока 85–264 В или от источника постоянного тока 120–370 В. Серия отличается высоким КПД, достигающим 91%, и крайне малым потреблением без нагрузки менее 0,5 Вт.
Устройство соответствует требованиям энергосбережения, применяемым в США и Канаде, и использует корпус из огнестойкого пластика класса 94V-0. Серия GST360A сертифицирована в соответствии с международными требованиями безопасности.
Расшифровка основных параметров
| Параметр | Значение для GST360A12-C8P |
| Серия | GST360A |
| Номинальная мощность | 360 Вт |
| Выходное напряжение | 12 В |
| Тип выходного разъёма | C8P |
| Назначение разъёма | Стандартная модель, 8-контактный разъём для 12–15 В |
Выход
| Параметр | Значение |
| Партномер | GST360A12-C8P |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 0–27,5 А |
| Номинальный ток | 27,5 А |
| Номинальная мощность | 330 Вт |
| Пиковая мощность | 415 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Защита от перегрузки | 135–155% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 105–135% от номинального выходного напряжения |
| Защита от перегрева | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Время установки и нарастания | 2000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC на полной нагрузке |
| Время удержания | 8 мс при 230 В AC; 8 мс при 115 В AC на полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC / 120–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| Типовое КПД | 91% |
| Типовой входной ток | 3,8 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток | Холодный старт: 95 А при 115 В AC; 120 А при 230 В AC |
| Ток утечки | 1,5 мА при 240 В AC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Рабочая высота | 5000 м |
| Категория перенапряжения | II |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, Dekra BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943, AS/NZS 62368.1, PSE J62368-1, BIS IS13252, KC 62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-F/G: 2 кВ AC; O/P-F/G: короткое замыкание |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
| Класс по проводимым и излучаемым помехам | Class B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB9254 |
| Пульсации напряжения сети | BS EN/EN61000-3-3 |
| Помехоустойчивость к ЭСР | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 3, 1 кВ по линии-линии, 2 кВ по линии-земле |
| Кондуктивная помехоустойчивость | Уровень 2, 3 В |
| Импульсные перенапряжения | Уровень 2, 1 кВ |
| Магнитное поле | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
MTBF
| Показатель | Значение |
| MTBF | 2068,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 269 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 220 × 95 × 46 мм (Д × Ш × В) |
| Масса | 1,4 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 8 шт. |
| Масса упаковки | 12 кг |
| Объём упаковки | 0,82 CUFT |
Исполнение выходного разъёма
| Тип разъёма | Назначение | Назначение контактов |
| C8P | Стандартная модель, 8-контактный разъём для 12–15 В | 1,2,3,4 — +Vo; 5,6,7,8 — -Vo |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, относительной влажности 70%, если не оговорено иначе.
- Выходное напряжение измеряется в точке контроля на разъёме при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя погрешность установки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от низкого к высокому уровню входного напряжения при номинальной нагрузке.
- Время установки измеряется при первом холодном старте; многократное включение/выключение может увеличить это время.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности определяются по кривой дерейтирования.
- Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
