GST360A24-C6P - промышленный AC/DC адаптер для питания оборудования мощностью 360 Вт с выходным напряжением 24 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| GST | Серия GST |
| 360A | Номинальная мощность 360 Вт |
| 24 | Выходное напряжение 24 В |
| C6P | Тип выходного разъёма: стандартный 6-контактный, для диапазона 24–55 В |
Краткое описание

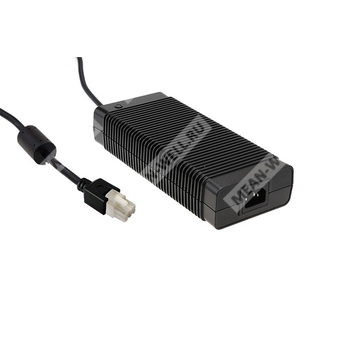

GST360A24-C6P представляет собой высоконадежный настольный одно-выходной импульсный источник питания промышленного назначения серии GST360A. Изделие выполнено в классе I с защитным проводником, оснащено стандартным входным разъёмом IEC320-C14 и рассчитано на работу от универсальной сети переменного тока и источников постоянного тока в широком диапазоне. Модель обеспечивает выход 24 В постоянного тока, ориентирована на промышленную электронику, телекоммуникационное и иное оборудование с повышенными требованиями к энергоэффективности и надежности.
Особенности
- Глобальные сертификаты.
- Пиковая мощность до 450 Вт в течение 3 секунд.
- Универсальный вход переменного тока с полным диапазоном.
- 3-контактный входной разъём IEC320-C14, изделие класса I.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Класс энергоэффективности VI.
- Соответствие международным стандартам энергосбережения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение с рабочим диапазоном температур от −30 до +70 °C.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
Применение
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и системы.
- Промышленное оборудование.
- 3D-принтеры.
- Игровые консоли.
- Видеомикшеры.
- Оборудование для питания PoE.
Описание
GST360A24-C6P относится к серии высоконадежных 360-ваттных настольных адаптеров с одним выходом. Модель предназначена для питания аппаратуры, требующей стабилизированного напряжения 24 В постоянного тока. Серия использует стандартный сетевой вход IEC320-C14 и поддерживает универсальный диапазон входного напряжения 85–264 В переменного тока, а также 120–370 В постоянного тока. Конструкция ориентирована на длительную эксплуатацию, высокую энергетическую эффективность и низкое потребление в режиме холостого хода. Для данной серии предусмотрено активное PFC-управление, комплексная защита выходного каскада и исполнение в полностью закрытом пластиковом корпусе с безвентиляторным охлаждением.
Обозначение и основные параметры
| Параметр | Значение |
| Партномер | GST360A24-C6P |
| Номинальная выходная мощность | 360 Вт |
| Пиковая мощность | 450 Вт, 3 сек. |
| Выходное напряжение | 24 В |
| Тип выходного разъёма | C6P |
| Тип входа | IEC320-C14 |
| Класс изделия | Класс I |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон регулировки выходного напряжения | 24 В |
| Номинальный выходной ток | 15 А |
| Диапазон выходного тока | 0–15 А |
| Номинальная мощность | 360 Вт |
| Пиковая мощность | 450 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±3,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В переменного тока / 120–370 В постоянного тока |
| Частотный диапазон | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, полная нагрузка |
| Типовой КПД | 93% |
| Типовой входной ток | 3,8 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток, максимальный | Cold start 95 А при 115 В AC; 120 А при 230 В AC |
| Ток утечки, максимальный | 1,5 мА при 240 В AC |
Защита
| Функция защиты | Условие / поведение |
| Перегрузка | 135–155% от номинальной выходной мощности. Тип защиты: hiccup-режим, автоматическое восстановление после устранения неисправности для вариантов 12–36 В; для 48 В и 55 В — отключение выходного напряжения с последующим повторным включением питания для восстановления. |
| Перенапряжение | 105–135% от номинального выходного напряжения. Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания. |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания. |
| Короткое замыкание | Заявлено как одна из защит серии. |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+70 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, Dekra BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943, AS/NZS 62368.1, PSE J62368-1, BIS IS13252, KC 62368-1, EAC TP TC 004 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-F/G: 2 кВ AC; O/P-F/G: короткое |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс перенапряжения | II |
| ЭМС-излучение | BS EN/EN55032 (CISPR32), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
| ЭМС-иммунитет | BS EN/EN61000-3-2, GB9254; BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к RF-полю | Уровень 2, 3 В/м |
| Устойчивость к EFT | Уровень 3, 1 кВ линия-линия, 2 кВ линия-FG |
| Устойчивость к импульсным перенапряжениям | Уровень 2, 1 кВ |
| Устойчивость к проводимым помехам | Уровень 2, 3 В |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | >95% dip 0,5 периода, 30% dip 25 периодов, >95% interruptions 250 периодов |
| Соответствие гармоническим составляющим | Class A |
| Помехоустойчивость по гармоникам/пульсациям | Class B |
Надежность
| Показатель | Значение |
| MTBF | 2068,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 269 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты, масса и упаковка
| Параметр | Значение |
| Размеры | 220 × 95 × 46 мм (Д × Ш × В) |
| Масса | 1,4 кг |
| Упаковка | 8 шт. / 12 кг / 0,82 куб. фута |
| Исполнение корпуса | Полностью закрытый пластиковый корпус |
Разъёмы и подключение
Стандартный выходной разъём: C6P — MOLEX 39-01-2060, эквивалент для 24–55 В.
Назначение выводов C6P:
| Номера контактов | Назначение |
| 1, 2, 3 | +Vo |
| 4, 5, 6 | -Vo |
Дополнительное примечание по подключению: стандартные модели на складе имеют соединение -V с AC FG; варианты по запросу — без соединения -V с AC FG.
Механические данные
| Параметр | Значение |
| Тип корпуса | Case No. GS280A |
| Входной сетевой разъём | IEC320-C14 |
| Кабель для моделей 24–55 В | UL2464 16AWG × 4C, 1000 ±50 мм |
| Светодиод | Power LED |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не указано иное.
- Выходное напряжение измеряется на выводах разъёма при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов и нагрузочной схемы 0,1 мкФ + 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и по нагрузке.
- Нестабильность по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Время установления измеряется при первом холодном запуске. Повторные включения и выключения могут увеличить это время.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
- Для высоты выше 2000 м температура окружающей среды должна быть снижена на 3,5 °C/1000 м для безвентиляторных моделей и на 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
