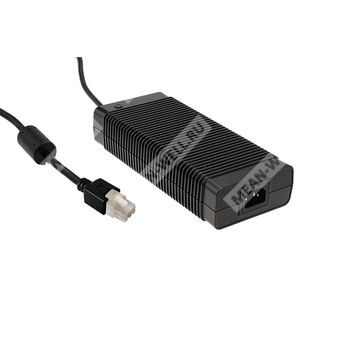

GST360A36-C6P - AC-DC промышленный адаптер 36 Вт с выходом 36 В и 6-контактным разъёмом C6P.
Сведения о модели
| Параметр | Значение |
| Серия | GST360A |
| Номинальная мощность | 360 Вт |
| Выходное напряжение | 36 В |
| Тип выходного разъёма | C6P |
| Назначение | Одновыходной промышленный сетевой адаптер AC-DC |
| Исполнение | Настольный, полностью закрытый пластиковый корпус |
| Класс | Класс I, с защитным заземлением |
Расшифровка партномера
| Обозначение | Расшифровка |
| GST | Серия адаптеров Mean Well GST |
| 360A | Номинальная мощность 360 Вт, серия A |
| 36 | Выходное напряжение 36 В |
| C6P | 6-контактный выходной разъём для диапазона 24–55 В |
Назначение
GST360A36-C6P представляет собой высоконадежный промышленный AC-DC адаптер мощностью 360 Вт для питания оборудования постоянным напряжением 36 В. Изделие выполнено в настольном формате, предназначено для работы от универсальной сети переменного тока и характеризуется высоким КПД, малым энергопотреблением на холостом ходу и наличием полного набора защит.
Функциональные особенности
- Глобальная сертификация.
- Пиковая мощность до 450 Вт в течение 3 секунд.
- Универсальный вход переменного тока с полным диапазоном.
- Входной разъём IEC320-C14, 3-контактный, класс I.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Соответствие уровню энергоэффективности VI.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Бесвентиляторное исполнение.
- Рабочий диапазон температуры от -30 до +70 °C.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор наличия питания.
- Промышленное исполнение для длительной эксплуатации.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и офисные системы.
- Промышленное оборудование.
- 3D-принтеры.
- Игровые консоли.
- Видеомикшеры.
- Оборудование питания устройств PoE.
Описание
GST360A36-C6P относится к серии высоконадежных настольных одновыходных адаптеров Green Adapter. Изделие представляет собой источник питания класса I с входом IEC320-C14 и допустимым диапазоном входного напряжения от 85 до 264 В AC. Серия охватывает модели с выходным напряжением от 12 до 55 В DC, что позволяет применять устройство в широком спектре конечного оборудования.
Модель GST360A36-C6P рассчитана на номинальный выход 36 В и использует 6-контактный разъём типа C6P. Для серии характерны высокий КПД до 95,0 %, низкие потери в режиме холостого хода, соответствие международным требованиям по энергосбережению и наличие активной коррекции коэффициента мощности. Корпус выполнен из огнестойкого пластика класса 94V-0. Устройство сертифицировано по международным стандартам безопасности.
Параметры по выходу
| Параметр | Значение |
| Обозначение заказа | GST360A36 |
| Модель безопасности | GST360A36 |
| Постоянное выходное напряжение | 36 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0–10 А |
| Номинальная мощность | 360 Вт |
| Пиковая мощность, 3 секунды | 450 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±2,0% |
Параметры по входу
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC / 120–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 94% |
| Входной ток, тип. | 2 А / 230 В AC |
| Пусковой ток, макс. | 120 А / 230 В AC, холодный старт |
| Ток утечки, макс. | 1,5 мА / 240 В AC |
Параметры по защите
| Параметр | Значение |
| Перегрузка | 135–155% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение с переходом в режим hiccup, автоматическое восстановление после устранения неисправности для моделей 12–36 В; для 48 В и 55 В — отключение выхода и восстановление после повторного включения |
| Перенапряжение | 105–135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
| Короткое замыкание | Защита предусмотрена |
Параметры по условиям эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
| Угол/категория перенапряжения | II; согласно UL62368-1 и BS EN/EN62368-1; высота до 5000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, Dekra BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943, AS/NZS 62368.1, PSE J62368-1, BIS IS13252, KC 62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-F/G: 2 кВ AC; O/P-F/G: короткое замыкание |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС: помехоэмиссия
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32), FCC PART 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), FCC PART 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС: помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линия; 2 кВ линия-FG |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Помехи от магнитного поля | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Временные характеристики
| Параметр | Значение |
| Время установки, подъёма и удержания | 2000 мс, 50 мс / 230 В AC; 2000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 8 мс / 230 В AC; 8 мс / 115 В AC при полной нагрузке |
MTBF
| Параметр | Значение |
| MTBF | 2068,5 тыс. часов минимум по Telcordia SR-332 (Bellcore); 269 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 220 × 95 × 46 мм (Д × Ш × В) |
| Масса | 1,4 кг |
Упаковка
| Параметр | Значение |
| Упаковка | 8 шт. / 12 кг / 0,82 куб. фута |
Разъёмы и подключение
Стандартный выходной разъём: C6P — MOLEX 39-01-2060, эквивалент для 24–55 В.
Назначение контактов C6P:
| Номера контактов | Выход |
| 1, 2, 3 | +Vo |
| 4, 5, 6 | -Vo |
Примечание по заземлению выхода: стандартные модели со склада —V соединён с AC FG; модели по запросу —V не соединён с AC FG.
Примечания
| № | Текст примечания |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%. |
| 2 | Выходное напряжение: напряжение на точке измерения, измеренное на выводах разъёма при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузочной схемы с конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию. |
| 5 | Линейная стабилизация измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке. |
| 6 | Время включения измеряется при первом холодном запуске. Повторное включение и выключение источника питания может увеличить это время. |
| 7 | При низком входном напряжении может потребоваться дерейтинг. Дополнительные сведения приведены на кривой дерейтирования. |
| 8 | При высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 9 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС системы в целом. |
