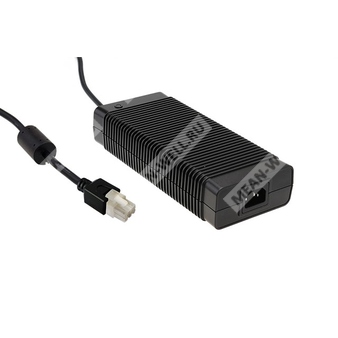

GST360A48-C6P
GST360A48-C6P - промышленный AC-DC адаптер на 360 Вт с выходным напряжением 48 В и 6-контактным разъёмом.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| GST | Серия GST |
| 360A | Номинальная мощность 360 Вт |
| 48 | Выходное напряжение 48 В |
| C6P | Стандартный 6-контактный разъём постоянного тока для диапазона 24–55 В |
Назначение и особенности
GST360A48-C6P представляет собой высоконадежный настольный одно-выходный AC-DC адаптер промышленного исполнения. Устройство относится к классу I, оснащено стандартным входом IEC320-C14, рассчитано на универсальный сетевой диапазон и предназначено для питания промышленного, телекоммуникационного и потребительского оборудования.
Модель обеспечивает выход 48 В постоянного тока, высокую эффективность преобразования, низкое потребление без нагрузки и наличие встроенной активной коррекции коэффициента мощности. Конструкция выполнена в полностью закрытом пластиковом корпусе и рассчитана на работу в широком температурном диапазоне без вентилятора.
Особенности
- Глобальные сертификаты соответствия.
- Пиковая мощность до 450 Вт в течение 3 секунд.
- Универсальный вход переменного тока с широким диапазоном.
- 3-полюсный вход IEC320-C14, класс I.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Класс энергоэффективности VI.
- Соответствие международным стандартам энергосбережения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение.
- Рабочая температура от -30 до +70 °C.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
Применение
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и оборудование.
- Промышленное оборудование.
- 3D-принтеры.
- Игровые консоли.
- Видеомикшеры.
- Оборудование питания PoE.
Описание
GST360A48-C6P входит в серию GST360A — высоконадежных 360-ваттных настольных адаптеров с одним выходом. Серия предназначена для приложений, где требуются стабильное питание, высокая энергетическая эффективность и соответствие требованиям международной безопасности.
Модель с индексом 48 обеспечивает выходное напряжение 48 В постоянного тока и комплектуется 6-контактным DC-разъёмом типа C6P. Диапазон входного напряжения составляет от 85 до 264 В переменного тока или от 120 до 370 В постоянного тока. Для этой модели заявлены высокий типовой КПД, низкие пульсации и шумы, а также способность выдерживать повышенные кратковременные нагрузки.
Конструкция ориентирована на промышленную эксплуатацию: пассивное охлаждение, защита по основным аварийным режимам, расширенный температурный диапазон и соответствие требованиям по электромагнитной совместимости и безопасности.
Расшифровка партномера
| Параметр | Значение |
| Серия | GST360A |
| Номинальная мощность | 360 Вт |
| Выходное напряжение | 48 В |
| Тип выходного разъёма | C6P |
| Назначение разъёма | Стандартный 6-контактный разъём для моделей 24–55 В |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки тока | 0–7,5 А |
| Номинальный выходной ток | 7,5 А |
| Номинальная выходная мощность | 360 Вт |
| Пиковая мощность | 450 Вт, 3 с |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Защита от перегрузки | 135–155% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 105–135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Защита от перегрева | Отключение выходного напряжения, повторное включение для восстановления |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В переменного тока / 120–370 В постоянного тока |
| Частотный диапазон | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| Типовой КПД | 94% |
| Типовой входной ток | 2 А при 230 В AC |
| Пусковой ток | 120 А при 230 В AC, холодный старт |
| Ток утечки | 1,5 мА при 240 В AC |
| Напряжение категории перенапряжения | II |
Защита
| Функция | Описание |
| Короткое замыкание | Предусмотрена |
| Перегрузка | 135–155% от номинальной выходной мощности |
| Перенапряжение | 105–135% от номинального выходного напряжения |
| Перегрев | Предусмотрена |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, Dekra BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943, AS/NZS 62368.1, PSE J62368-1, BIS IS13252, KC 62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-F/G: 2 кВ AC; O/P-F/G: короткое замыкание |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость — излучение
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Электромагнитная совместимость — помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линиия, 2 кВ линия-FG |
| Наведённые помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы, прерывания и кратковременные исчезновения напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Наработка на отказ
| Показатель | Значение |
| MTBF | 2068,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 269 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 220 × 95 × 46 мм (Д × Ш × В) |
| Корпус | GS280A |
| Тип ввода переменного тока | IEC320-C14 |
| Индикатор | Power LED |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 1,4 кг |
| Упаковка | 8 шт. / 12 кг / 0,82 куб. фута |
Разъём постоянного тока
| Параметр | Значение |
| Тип разъёма | C6P |
| Эквивалент | MOLEX 39-01-2060 |
| Назначение | Для моделей 24–55 В |
| Назначение контактов | 1, 2, 3 — +Vo; 4, 5, 6 — -Vo |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Напряжение постоянного тока измеряется в точке измерения на выводе разъёма при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и нагрузки 0,1 мкФ + 47 мкФ.
4. Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
5. Линейная стабилизация измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
6. Время установки измеряется при первом холодном запуске. Повторное включение питания может увеличить время установки.
7. При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтингa.
8. Для высоты более 2000 м температурное снижение составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
9. Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
