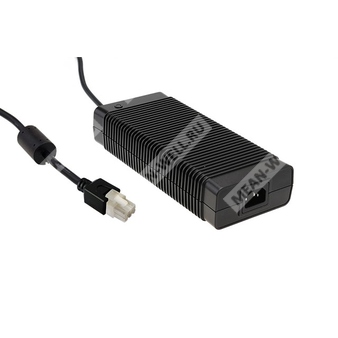

GST360A55-C6P - высоконадёжный промышленный AC-DC адаптер на 360 Вт с выходом 55 В DC и 6-контактным разъёмом.
GST360A55-C6P — это настольный высоконадёжный одно-выходной источник питания переменного/постоянного тока промышленного назначения мощностью 360 Вт, выполненный в полностью закрытом пластиковом корпусе. Изделие предназначено для питания промышленного, телекоммуникационного и другого электронного оборудования, требующего стабилизированного напряжения 55 В постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| GST | Серия высоконадёжных адаптеров Mean Well |
| 360A | Номинальная мощность 360 Вт, исполнение серии GST360A |
| 55 | Выходное напряжение 55 В постоянного тока |
| C6P | 6-контактный выходной разъём; стандартное исполнение для 24…55 В |
Назначение и особенности
- Высоконадёжный настольный адаптер серии GST360A.
- Одно выходное напряжение 55 В DC.
- Номинальная мощность 360 Вт.
- Пиковая мощность до 450 Вт в течение 3 секунд.
- Широкий диапазон входного напряжения 85…264 В AC и 120…370 В DC.
- Активная коррекция коэффициента мощности.
- Малое потребление без нагрузки — менее 0,5 Вт.
- Соответствие требованиям уровня энергоэффективности VI.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение для работы в промышленных условиях.
- Полностью закрытый пластиковый корпус.
- Светодиодный индикатор включения.
Применение
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника и системы.
- Промышленное оборудование.
- 3D-принтеры.
- Игровые консоли.
- Видеомикшеры.
- Оборудование питания PoE.
Основные параметры
| Параметр | Значение |
| Партномер | GST360A55-C6P |
| Выходное напряжение | 55 В DC |
| Номинальный ток | 6,55 А |
| Диапазон тока нагрузки | 0…6,55 А |
| Номинальная мощность | 360 Вт |
| Пиковая мощность | 450 Вт (3 с) |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 55 В |
| Диапазон регулирования тока | 0…6,55 А |
| Номинальный ток | 6,55 А |
| Пульсации и шум, максимум | 200 мВ пик-пик |
| Допуск | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Мощность | 360 Вт |
| Пиковая мощность | 450 Вт (3 секунды) |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC / 120…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, полная нагрузка |
| Типовой КПД | 95% |
| Типовой входной ток | 2 А при 230 В AC |
| Пусковой ток, максимум | 120 А при 230 В AC |
| Ток утечки, максимум | 1,5 мА при 240 В AC |
Защиты
| Защита | Условия и поведение |
| Перегрузка | 135…155% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности для 12…36 В; для 48 В и 55 В — отключение выходного напряжения с последующим повторным включением для восстановления |
| Перенапряжение | 105…135% от номинального выходного напряжения; тип защиты — отключение выходного напряжения с повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с повторным включением для восстановления |
| Короткое замыкание | Предусмотрена защита от короткого замыкания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота над уровнем моря | 5000 м |
| Класс перенапряжения | II |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-PE | 2 кВ AC |
| Испытательное напряжение изоляции выход-PE | Соединение отсутствует |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, Dekra BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943, AS/NZS 62368.1, PSE J62368-1, BIS IS13252, KC 62368-1, EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32; класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32; класс B |
| Гармонические токи | BS EN/EN61000-3-2, GB9254; класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
Устойчивость к помехам
| Воздействие | Норма | Уровень/параметр |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| РЧ-поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линия; 2 кВ линия-FG |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Временные параметры
| Параметр | Значение |
| Время установки, включение | 2000 мс, 50 мс при 230 В AC; 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 8 мс при 230 В AC; 8 мс при 115 В AC, при полной нагрузке |
MTBF
| Показатель | Значение |
| MTBF | 2068,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 269 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 220 × 95 × 46 мм |
| Масса | 1,4 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 8 шт. |
| Масса упаковки | 12 кг |
| Объём упаковки | 0,82 CUFT |
Исполнение выходного разъёма
| Параметр | Значение |
| Тип разъёма | C6P |
| Аналог разъёма | MOLEX 39-01-2060 |
| Назначение | Стандартное исполнение для 24…55 В |
| Назначение контактов | 1, 2, 3 — +Vo; 4, 5, 6 — -Vo |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH.
2. Выходное напряжение измеряется в контрольной точке на штекерном выводе при 50% нагрузки.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает начальную настройку, линейную стабилизацию и стабилизацию по нагрузке.
5. Линейная стабилизация измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
6. Время установления измеряется при первом холодном пуске. Повторное включение/выключение может увеличить это время.
7. При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую снижения мощности.
8. Снижение допустимой температуры окружающей среды для высот выше 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
9. Источник питания рассматривается как самостоятельный узел; итоговое оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
