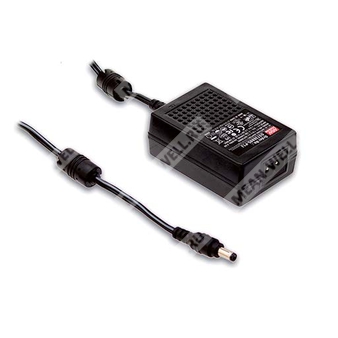

GST36B12-P1J - 36-ваттный промышленный AC/DC адаптер с выходом 12 В и штекером P1J для питания электронной аппаратуры.
GST36B12-P1J — надежный настольный одно-выходной зеленый промышленный адаптер серии GST36B, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В и питания промышленной, офисной, телекоммуникационной и потребительской электронной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| GST | Серия адаптеров Mean Well GST |
| 36 | Номинальная мощность 36 Вт |
| B | Исполнение серии GST36B |
| 12 | Выходное напряжение 12 В |
| P1J | Тип выходного DC-разъема: стандартный штекер 2,1 × 5,5 × 11 мм, центр положительный, вилочный тип |
Назначение и особенности
Изделие относится к классу II, не имеет заземляющего контакта и оснащено стандартным входным разъемом IEC320-C8. Серия рассчитана на универсальный диапазон сетевого питания 85–264 В переменного тока и подходит для применения в устройствах, где требуется компактный, эффективный и малопотребляющий источник питания.
Серия характеризуется высоким КПД, низким потреблением на холостом ходу, полной пластиковой оболочкой, защитой от короткого замыкания, перегрузки и перенапряжения, а также соответствием требованиям энергоэффективности и международных стандартов безопасности.
Сведения о продукте
- Одновыходной AC/DC адаптер промышленного исполнения.
- Выходное напряжение: 12 В постоянного тока.
- Номинальная мощность: 36 Вт.
- Стандартный DC-штекер P1J.
- Входной разъем: IEC320-C8.
- Класс защиты: II.
- Температурный диапазон работы: от -30 до +70 °C.
- Светодиодный индикатор включения.
- Полностью закрытый пластиковый корпус.
Выходные параметры
| Параметр | Значение для GST36B12-P1J |
| Выходное напряжение | 12 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0–3 А |
| Номинальная мощность | 36 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Настройка, время нарастания, время удержания | 1000 мс, 30 мс, 50 мс при 230 В AC; 1500 мс, 30 мс, 13 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC |
| Диапазон частоты | 47–63 Гц |
| КПД | 87,5% |
| Потребляемый ток | 0,8 А при 115 В AC; 0,45 А при 230 В AC |
| Пусковой ток | 35 А при 115 В AC; 70 А при 230 В AC, холодный старт |
| Ток утечки | 0,25 мА при 240 В AC |
Защита
| Функция защиты | Условие и тип восстановления |
| Перегрузка | 110–150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110–140% от номинального выходного напряжения; ограничение стабилитроном |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C, с учетом дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, AS/NZS 62368.1, PSE J62368-1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4242 В DC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
| Класс по эмиссии проводимых и излучаемых помех | Класс B |
| Гармонические токи | BS EN/EN61000-3-2, GB9254, класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный |
| РЧ-поле | Уровень 2, 3 В/м |
| EFT-помехи | Уровень 3, 1 кВ |
| Импульсные помехи по сети | Уровень 3, 1 кВ Line-Line |
| Проводимые помехи | Уровень 2, 3 В |
| Магнитное поле | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| ЭМС-иммунитет | BS EN/EN55035 |
Механические параметры
| Параметр | Значение |
| Габариты | 79 × 54 × 33 мм (Д × Ш × В) |
| Тип корпуса | GSM36B |
| Входной кабель | UL2468, 16 AWG, 1000 ±50 мм |
| Длина зачистки на выходе | 35 ±10 мм и 70 ±10 мм |
Масса и упаковка
| Параметр | Значение |
| Масса | 203 г |
| Упаковка | 60 шт.; 13,2 кг; 1,15 ft³ |
Надежность
| Параметр | Значение |
| MTBF | 3838,3 тыс. ч min. по Telcordia SR-332 (Bellcore); 557,9 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Разъемы и подключение
Стандартное исполнение GST36B12-P1J поставляется со штекером P1J. По заказу доступны другие типы DC-разъемов через модификацию стандартного исполнения или через быстросменный адаптер. Для P1J указана стандартная геометрия 2,1 × 5,5 × 11 мм, центр положительный.
Примечания
| № | Содержание |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, окружающей температуре 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение измеряется в контрольной точке на клемме штекера при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 5 | Стабилизация по сети измеряется при переходе от низкого сетевого напряжения к высокому при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки. |
| 7 | При низком входном напряжении может потребоваться дерейтирование; следует учитывать кривую дерейтирования. |
| 8 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
| 9 | Для методики испытаний ЭМС следует использовать документ Mean Well по испытаниям компонентов источников питания. |
Расширенное описание
GST36B12-P1J представляет собой компактный промышленный AC/DC адаптер мощностью 36 Вт с одним выходом 12 В постоянного тока. Устройство предназначено для питания электронных устройств, где требуется надежный сетевой источник с высокой энергетической эффективностью и низким энергопотреблением в режиме холостого хода.
Конструктивно изделие выполнено в закрытом пластиковом корпусе с двойной изоляцией, что повышает уровень электрической безопасности и упрощает применение в составе конечной аппаратуры. Наличие стандартного входа IEC320-C8 обеспечивает совместимость с типовым сетевым подключением без использования защитного заземления.
Серия GST36B ориентирована на потребительскую электронику, телекоммуникационное оборудование, офисную технику и промышленную электронику. Для модели GST36B12-P1J характерны стабильные параметры при широком диапазоне сетевого напряжения, хорошие показатели по КПД и соответствие международным требованиям по безопасности и электромагнитной совместимости.
