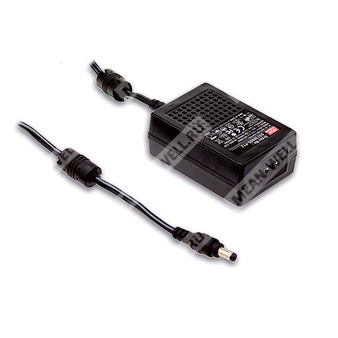

GST36B24-P1J
Особенности
Глобальные сертификаты
Универсальный вход AC / полный диапазон
2-полюсный вход AC IEC320-C8, блок питания класса изоляции II
Потребляемая мощность без нагрузки < 0.075W
Энергоэффективность уровень VI
Соответствует EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и Code of Conduct (CoC) Version 5
Защиты: короткое замыкание / перегрузка / перенапряжение
Полностью закрытый пластиковый корпус
Соответствует LPS
Широкий диапазон рабочей температуры -30~+70℃
Светодиодный индикатор включения питания
Доступны различные аксессуары быстрого адаптера DC-штекера
(Набор штекеров продается отдельно, пожалуйста, см. на: https://www.meanwell.com/upload/pdf/DC_plug.pdf )
Применение
Потребительская электроника
Телекоммуникационные устройства
Офисное оборудование
Промышленное оборудование
Описание
GST36B — это высоконадежная серия настольных «зеленых» адаптеров с одним выходом мощностью 36W. Данное изделие представляет собой блок питания класса изоляции II (без FG), оснащенный стандартным входом AC IEC320-C8 и поддерживающий диапазон входного напряжения от 85VAC до 264VAC. Вся серия включает различные модели с выходными напряжениями в диапазоне от 5VDC до 48VDC, которые способны удовлетворить требования различных типов потребительской электроники.
Благодаря КПД до 90% и чрезвычайно низкому потреблению мощности без нагрузки ниже 0.075W, GST36B соответствует Code of Conduct (CoC) Version 5. Данная превосходная особенность позволяет адаптеру экономить энергию как в рабочем режиме, так и в режиме ожидания. Вся серия использует пластиковый корпус с огнестойкостью 94V-0, обеспечивая двойную изоляцию, которая эффективно предотвращает поражение электрическим током. GST36B сертифицирован в соответствии с международными требованиями безопасности. Соответствует USA EISA 2007/DoE, Canada NRCan, Australia and New Zealand MEPS, Korea K-MEPS, EU ErP, и
Cпецификация
Модель: GST36B24-P1J
Выход
Напряжение постоянного тока (Прим.2): 24V
Номинальный ток: 1.5A
Диапазон рабочего тока: 0 ~ 1.5A
Номинальная мощность (макс.): 36W
Пульсации и шум (макс.) (Прим.3): 150mVp-p
Допуск по напряжению (Прим.4): ±2.0%
Нестабильность по входному напряжению (Прим.5): ±1.0%
Нестабильность по нагрузке (Прим.6): ±2.0%
Время готовности, время нарастания, время удержания напряжения: 1000ms, 30ms, 50ms/230VAC; 1500ms, 30ms, 13ms/115VAC при полной нагрузке
Вход
Диапазон напряжения (Прим.7): 85 ~ 264VAC
Диапазон частоты: 47 ~ 63Hz
КПД (тип.): 88.5%
Потребляемый ток AC: 0.8A / 115VAC; 0.45A / 230VAC
Пусковой ток (макс.): холодный старт 35A / 115VAC; 70A / 230VAC
Ток утечки (макс.): 0.25mA / 240VAC
Защита
Перегрузка: 110 ~ 150% номинальной выходной мощности
Тип защиты (перегрузка): режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 110 ~ 140% номинального выходного напряжения
Тип защиты (перенапряжение): ограничение стабилитроном (clamp)
Окружающая среда
Рабочая температура: -30 ~ +70℃ (см. «Кривую снижения мощности»)
Рабочая влажность: 20% ~ 90% RH без конденсации
Температура/влажность хранения: -40 ~ +85℃, 10 ~ 95% RH без конденсации
Температурный коэффициент: ±0.03% / ℃ (0 ~ 50℃)
Вибрация: 10 ~ 500Hz, 2G 10мин./1цикл, период 60мин. по осям X, Y, Z
Безопасность и ЭМС
Стандарты безопасности (Прим.8): UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, AS/NZS 62368.1, PSE J62368-1, BIS IS13252, KC K60950-1, EAC TP TC 004 одобрено
Испытательное напряжение: I/P-O/P: 4242VDC
Сопротивление изоляции: I/P-O/P: 100M Ohms / 500VDC / 25℃ / 70% RH
ЭМС излучение:
Проводимые помехи — BS EN/EN55032(CISPR32), FCC PART 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32; уровень/примечание: Class B
Излучаемые помехи — BS EN/EN55032(CISPR32), FCC PART 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32; уровень/примечание: Class B
Гармонический ток — BS EN/EN61000-3-2, GB9254; уровень/примечание: Class A
Мерцание напряжения — BS EN/EN61000-3-3; уровень/примечание: -----
ЭМС устойчивость:
ЭСР — BS EN/EN61000-4-2; уровень/примечание: Level 3, 8KV air; Level 2, 4KV contact
Устойчивость к РЧ полю — BS EN/EN61000-4-3; уровень/примечание: Level 2, 3V/m
Импульсные помехи EFT (bursts) — BS EN/EN61000-4-4; уровень/примечание: Level 3, 1KV/Line-Line
Устойчивость к наведенным помехам — BS EN/EN61000-4-6; уровень/примечание: Level 2, 3V
Импульсные перенапряжения (surge) — BS EN/EN61000-4-5; уровень/примечание: Level 2, 1KV
Устойчивость к магнитному полю — BS EN/EN61000-4-8; уровень/примечание: Level 2, 3A/m
Провалы/прерывания напряжения — BS EN/EN61000-4-11; уровень/примечание: >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods
Прочее
Среднее время наработки на отказ (MTBF): 3838.3K hrs min. Telcordia SR-332 (Bellcore); 557.9K hrs min. MIL-HDBK-217F (25℃)
Габариты: 79*54*33mm (L*W*H)
Разъем: см. стр. 4~5; другие варианты доступны по запросу клиента
Штекер: см. стр. 4~5; другие варианты доступны по запросу клиента
Кабель: см. стр. 4~5; другие варианты доступны по запросу клиента
Упаковка: 203g; 60pcs/13.2Kg/1.15CUFT
Примечания
1. Все параметры указаны при входном напряжении 230VAC, номинальной нагрузке, 25℃, 70% RH окружающей среды.
2. Напряжение постоянного тока: выходное напряжение установлено по точке измерения на клемме штекера и при 50% нагрузке.
3. Пульсации и шум измеряются в полосе 20MHz с использованием 12" витой пары, оконцованной конденсаторами 0.1μF и 47μF.
4. Допуск: включает допуск установки, нестабильность по входному напряжению, нестабильность по нагрузке.
5. Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
6. Нестабильность по нагрузке измеряется при изменении нагрузки от 10% до 100% номинальной нагрузки.
7. Снижение мощности может потребоваться при низком входном напряжении. Пожалуйста, проверьте кривую снижения мощности для получения более подробной информации.
8. Источник питания рассматривается как независимый блок, однако конечному оборудованию все равно необходимо повторно подтвердить, что вся система соответствует директивам EMC. Для руководства по выполнению этих испытаний EMC, пожалуйста, обратитесь к “EMI testing of component power supplies.” (доступно на https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf )
