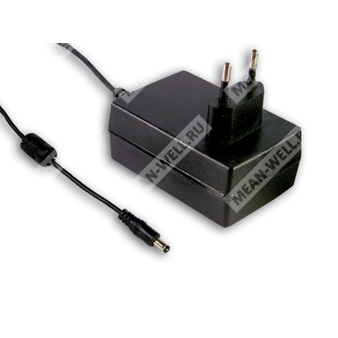

GST36E48-P1J - сетевой промышленный AC-DC адаптер 36 Вт с выходом 48 В и европейской вилкой.
Назначение
GST36E48-P1J представляет собой высоконадежный настенный одновыходный источник питания серии GST36E на 36 Вт для промышленного и коммерческого применения. Устройство преобразует сетевое переменное напряжение в стабилизированное постоянное напряжение 48 В и оснащено двухконтактной европейской сетевой вилкой, а также стандартным DC-разъемом P1J.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | GST | Серия |
| 2 | 36E | Номинальная мощность 36 Вт |
| 3 | 48 | Выходное напряжение 48 В |
| 4 | P1J | Тип выходного DC-разъема: стандартный вариант, 2.1 × 5.5 × 11 мм, центр «+», тип tuning fork |
Особенности
- Глобальные сертификаты.
- Широкий диапазон входного напряжения переменного тока.
- Двухконтактная европейская вилка, устройство класса II.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Работа в широком диапазоне температур окружающей среды.
- Светодиодный индикатор наличия питания.
- Доступны различные сменные DC-штекеры через аксессуары быстрого подключения.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
Описание
GST36E48-P1J относится к серии GST36E — это компактный и надежный настенный источник питания с одним выходом, предназначенный для питания оборудования с требованием к постоянному напряжению 48 В. Серия построена по схеме класса II, не требует защитного заземления и рассчитана на работу от универсальной сети 85...264 В переменного тока. Для данной модификации предусмотрен стандартный DC-разъем P1J с наружным диаметром 5,5 мм, внутренним диаметром 2,1 мм и длиной 11 мм, при полярности центр «плюс».
Конструкция ориентирована на промышленную эксплуатацию: корпус выполнен из самозатухающего пластика класса 94V-0, обеспечивающего двойную изоляцию. Серия характеризуется высокой энергоэффективностью и малым собственным потреблением, что делает ее пригодной для систем, чувствительных к потерям мощности в дежурном режиме. Устройство сертифицировано по международным требованиям безопасности.
Расширенные технические параметры
Выход
| Параметр | Значение |
| Модель | GST36E48-P1J |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,75 А |
| Диапазон выходного тока | 0 ... 0,75 А |
| Номинальная выходная мощность | 36 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ... 264 В переменного тока |
| Диапазон входной частоты | 47 ... 63 Гц |
| Типовой КПД | 90% |
| Входной ток | 0,45 А / 230 В переменного тока; 0,8 А / 115 В переменного тока |
| Пусковой ток | Холодный старт: 70 А / 230 В переменного тока; 35 А / 115 В переменного тока |
| Ток утечки | 0,25 мА / 240 В переменного тока |
Динамические характеристики
| Параметр | Значение |
| Время установки, нарастания и удержания | 1500 мс, 30 мс, 13 мс при 115 В переменного тока и полной нагрузке |
| Время установки, нарастания и удержания | 1000 мс, 30 мс, 50 мс при 230 В переменного тока и полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110 ... 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 110 ... 140% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ... +70 °C (с учетом кривой дерейтирования) |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C, 10 ... 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 4242 В постоянного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость — эмиссия
| Параметр | Стандарт | Уровень / примечание |
| Проведённые помехи | EN55032 (CISPR32), EAC TP TC 020 | Класс B |
| Излучаемые помехи | EN55032 (CISPR32), EAC TP TC 020 | Класс B |
| Гармонический ток | EN61000-3-2 | Класс A |
| Мерцание напряжения | EN61000-3-3 | --- |
| BS EN/EN55035 | BS EN/EN55035 | --- |
Электромагнитная совместимость — помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| ЭСР | EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | EN61000-4-3 | Уровень 2, 3 В/м |
| Переходные помехи | EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные помехи | EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проводимая помехоустойчивость | EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле | EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 3838,3 тыс. ч, Telcordia SR-332 (Bellcore); 557,9 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 79 × 54 × 33 мм (Д × Ш × В) |
| Масса | 209 г |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 60 шт. |
| Масса упаковки | 13,5 кг |
| Объем упаковки | 1,15 куб. фут. |
Конструктивное исполнение
| Параметр | Значение |
| Корпус | Полностью закрытый пластиковый корпус |
| Тип сетевой вилки | Двухконтактная европейская |
| Тип выходного разъема | P1J |
| Полярность | Центр «плюс» |
| Размер DC-разъема | 2,1 × 5,5 × 11 мм |
| Длина выходного наконечника | 11 ± 0,5 мм |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Выходное постоянное напряжение измеряется на выводах штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя отклонение при настройке, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне 10 ... 100% от номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривую дерейтирования.
- Источник питания рассматривается как независимое устройство, однако конечное оборудование должно быть дополнительно проверено на соответствие директивам ЭМС.
