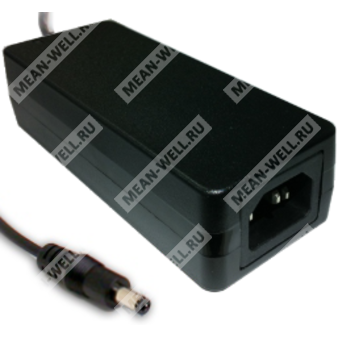

GST40A05-P1J - промышленный AC-DC адаптер 40 Вт с выходом 5 В и входом IEC C14.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| GST |
Серия GST — промышленный сетевой адаптер Mean Well |
| 40 |
Номинальная мощность 40 Вт |
| A |
Исполнение серии GST40A |
| 05 |
Выходное напряжение 5 В постоянного тока |
| P1J |
Стандартный DC-разъём типа P1J, 2,1 × 5,5 × 11 мм, штыревой тип с фаской |
Назначение
GST40A05-P1J — высоконадежный настольный однотактный источник питания переменного/постоянного тока мощностью 40 Вт, предназначенный для питания потребительской электроники, телекоммуникационного оборудования, офисной техники и промышленной аппаратуры.
Области применения
- Потребительские электронные устройства
- Телекоммуникационное оборудование
- Офисные системы и устройства
- Промышленное оборудование
Особенности
- Глобальные сертификаты соответствия
- Универсальный вход переменного тока полного диапазона
- 3-контактный сетевой вход IEC320-C14, изделие класса I
- Потребление холостого хода менее 0,075 Вт
- Уровень энергоэффективности VI
- Соответствие EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5
- Защита от короткого замыкания, перегрузки и перенапряжения
- Полностью закрытый пластиковый корпус
- Соответствие требованиям LPS
- Расширенный диапазон рабочей температуры от -30 до +70 °C
- Светодиодная индикация включения
- Доступны различные сменные DC-штекеры через аксессуары быстрого соединения
Описание
GST40A — высоконадежная серия настольных одно-выходных «зелёных» адаптеров мощностью 40 Вт. Изделие относится к классу I с заземлением через защитный проводник, оснащено стандартным сетевым входом IEC320-C14 и рассчитано на питание от сети переменного тока в диапазоне 90...264 В.
Серия выпускается с различными выходными напряжениями в диапазоне от 5 до 48 В постоянного тока, что позволяет использовать адаптер в составе широкого круга электронных устройств. Для модели GST40A05-P1J установлен выход 5 В.
Номинальный КПД составляет 84,5 %. Очень низкое потребление мощности на холостом ходу, менее 0,075 Вт, позволяет снизить энергопотребление как в рабочем, так и в дежурном режиме. Корпус выполнен из самозатухающего пластика с классом горючести 94V-0. Изделие сертифицировано в соответствии с международными требованиями безопасности.
Основные параметры
| Параметр |
Значение |
| Партномер |
GST40A05-P1J |
| Серия |
GST40A |
| Тип |
40 Вт AC-DC промышленный адаптер |
| Номинальное выходное напряжение |
5 В |
| Номинальная выходная мощность |
25 Вт |
| Тип входного разъёма |
IEC320-C14 |
| Тип выходного разъёма |
P1J |
Выход
| Параметр |
Значение |
| Номинальное напряжение |
5 В |
| Диапазон регулировки напряжения |
5,0...5,25 В |
| Номинальный ток |
5 А |
| Диапазон тока |
0...5 А |
| Номинальная мощность |
25 Вт |
| Пульсации и шум |
120 мВ п-п |
| Допуск по выходному напряжению |
±5,0 % |
| Линейная стабилизация |
±1,0 % |
| Стабилизация по нагрузке |
±5,0 % |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В переменного тока |
| Диапазон частоты сети |
47...63 Гц |
| Входной ток |
1 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток |
35 А при 115 В AC; 65 А при 230 В AC, холодный запуск |
| Ток утечки |
0,75 мА при 240 В AC |
| КПД, тип. |
84,5 % |
| Потребление без нагрузки |
менее 0,075 Вт |
Защита
| Параметр |
Значение |
| Перегрузка |
105...150 % от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,2...6,8 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим повторным включением для восстановления |
Временные характеристики
| Параметр |
Значение |
| Время установки |
1000 мс, 50 мс при 230 В AC, полная нагрузка |
| Время нарастания |
50 мс при 230 В AC; 15 мс при 115 В AC, полная нагрузка |
Изоляция и прочность
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30...+70 °C |
| Рабочая влажность |
20...90 % RH, без конденсации |
| Температура хранения и влажность |
-40...+85 °C, 10...95 % RH, без конденсации |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2 G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
ЭМС
| Параметр |
Стандарт / уровень |
| Излучаемые и кондуктивные помехи |
BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22; CAN ICES-3(B) / NMB-3(B); CNS15936; GB17625.1; EAC TP TC 020; MSIP KN32; класс B |
| Гармонические токи |
BS EN/EN61000-3-2, GB9254; класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Электростатический разряд |
BS EN/EN61000-4-2; уровень 4, 15 кВ воздух, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3; уровень 2, 3 В/м |
| Электрические быстрые переходные процессы |
BS EN/EN61000-4-4; уровень 2, 1 кВ линия-линия, 2 кВ линия-FG |
| Проводимая помехоустойчивость |
BS EN/EN61000-4-6; уровень 2, 3 В |
| Импульсные помехи |
BS EN/EN61000-4-5; уровень 3, 1 кВ |
| Магнитное поле |
BS EN/EN61000-4-8; уровень 2, 3 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11; >95 % провал 0,5 периода; 30 % провал 25 периодов; >95 % прерывания 250 периодов |
| ЭМС-иммунитет |
BS EN/EN55035 |
Безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS 15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
Надёжность
| Параметр |
Значение |
| MTBF |
3493,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 728,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр |
Значение |
| Габариты |
125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса |
0,28 кг |
| Упаковка |
40 шт.; 12,02 кг; 1,04 куб. фута |
Механическое исполнение
Корпус выполнен в настольном исполнении с полностью закрытым пластиковым кожухом. Сетевой вход расположен на корпусе и выполнен по стандарту IEC320-C14. Для модели P1J используется DC-штекер 2,1 × 5,5 × 11 мм, штыревой тип с фаской, полярность центра обозначена как C+.
Длина выходного кабеля для стандартного исполнения: 1000 ± 50 мм для исполнений 5...15 В и 1800 ± 50 мм для исполнений 18...48 В. Для данной модели применяется кабель по стандартному исполнению серии.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70 % RH.
- Выходное напряжение задаётся в точке измерения на клемме штекера при 50 % нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с применением витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от нижнего уровня сети до верхнего на номинальной нагрузке.
- Время установки измеряется при первом холодном запуске; повторное включение и выключение может увеличить это время.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимое изделие, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
