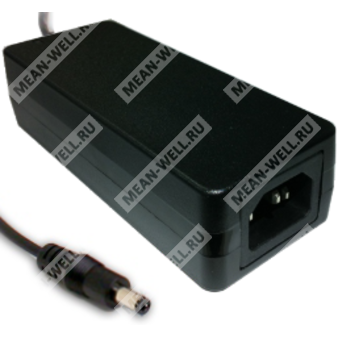

GST40A09-P1J - промышленный AC-DC адаптер на 40 Вт с выходным напряжением 9 В постоянного тока и разъёмом P1J.
GST40A09-P1J — это высоконадежный настольный одновыходной зелёный промышленный адаптер мощностью 40 Вт, предназначенный для питания промышленной, телекоммуникационной и потребительской аппаратуры.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| GST | Серия адаптеров Mean Well GST |
| 40 | Номинальная мощность 40 Вт |
| A | Исполнение серии с IEC320-C14 входом переменного тока |
| 09 | Номинальное выходное напряжение 9 В DC |
| P1J | Стандартный тип выходного DC-штекера P1J, 2.1 × 5.5 × 11 мм, «tuning fork» |
Назначение
- Потребительская электронная аппаратура
- Телекоммуникационное оборудование
- Офисное оборудование
- Промышленное оборудование
Описание
GST40A09-P1J относится к серии высоконадежных настольных адаптеров с одним выходом. Устройство выполнено в классе I с защитным проводником и оснащено стандартным сетевым входом IEC320-C14.
Диапазон входного напряжения составляет 90–264 В переменного тока, что обеспечивает работу от универсальной сети без переключения диапазонов.
Для данной модификации предусмотрено выходное напряжение 9 В DC. Номинальный ток нагрузки составляет 4.45 А, а максимальная выходная мощность — 40 Вт.
По данным документа, серия характеризуется высоким КПД и очень малым потреблением на холостом ходу, соответствием современным нормам энергоэффективности и наличием встроенных защит от короткого замыкания, перегрузки и перенапряжения.
Корпус полностью закрытый, пластиковый. Устройство рассчитано на широкий диапазон рабочих температур и поставляется с индикацией включения питания светодиодом.
Основные особенности
- Глобальные сертификаты
- Универсальный вход переменного тока полного диапазона
- 3-контактный сетевой вход IEC320-C14, класс I
- Потребление без нагрузки менее 0.075 Вт
- Класс энергоэффективности VI
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Полностью закрытый пластиковый корпус
- Соответствие требованиям LPS
- Рабочий диапазон температур от -30 до +70 °C
- Светодиодная индикация включения
- Доступны различные быстросменные DC-штекеры
Технические параметры
Выход
| Параметр | Значение |
| Партномер | GST40A09-P1J |
| Модель по безопасности | GST40A09 |
| Выходное напряжение | 9 В |
| Номинальный ток | 4.45 А |
| Диапазон тока | 0–4.45 А |
| Максимальная выходная мощность | 40 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по напряжению | ±5.0% |
| Стабилизация по сети | ±1.0% |
| Стабилизация по нагрузке | ±5.0% |
| Диапазон регулировки выходного напряжения | 7.8–10.2 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC |
| Диапазон частоты сети | 47–63 Гц |
| Ток потребления | 1 А / 115 В AC; 0.5 А / 230 В AC |
| Пусковой ток | 35 А / 115 В AC; 65 А / 230 В AC, холодный запуск |
| Ток утечки | 0.75 мА / 240 В AC |
| Время запуска | 1000 мс, 50 мс / 230 В AC; 1000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 15 мс / 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5.2–6.8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные и механические данные
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учетом зависимости от температуры |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0.03% / °C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин / цикл, период 60 мин по осям X, Y, Z |
| Масса | 0.28 кг |
| Упаковка | 40 шт. / 12.02 кг / 1.04 CUFT |
| Габариты | 125 × 50 × 31.5 мм |
Надёжность
| Параметр | Значение |
| MTBF | 3493.6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 728.2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS 15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучение | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32, класс B |
| Гармонические токи | BS EN/EN61000-3-2, GB9254, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Помехоустойчивость к RF полю | Уровень 2, 3 В/м |
| Импульсные помехи EFT | Уровень 3, 1 кВ Line-Line, 2 кВ Line-FG |
| Помехоустойчивость к наведённым помехам | Уровень 2, 3 В |
| Помехоустойчивость к магнитному полю | Уровень 2, 3 А/м |
| Устойчивость к провалам и прерываниям напряжения | Более 95% провал — 0.5 периода, 30% провал — 25 периодов, более 95% прерывание — 250 периодов |
Конструктивные данные
| Параметр | Значение |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Тип входного разъёма | IEC320-C14 |
| Тип выходного штекера | P1J |
| Тип штекера P1J | 2.1 × 5.5 × 11 мм, C+, tuning fork type |
| Длина кабеля | UL1185 16AWG 1000±50 мм для 5–15 В; для данной модификации семейства с 9 В — кабель по исполнению P1J |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не указано иное.
- Выходное напряжение измеряется в точке измерения на клемме штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от минимального до максимального сетевого напряжения при номинальной нагрузке.
- Время запуска измеряется при первом холодном включении. Повторное включение питания может увеличить время запуска.
- Для высот выше 2000 м снижение допустимой температуры составляет 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть отдельно проверено на соответствие требованиям EMC.
