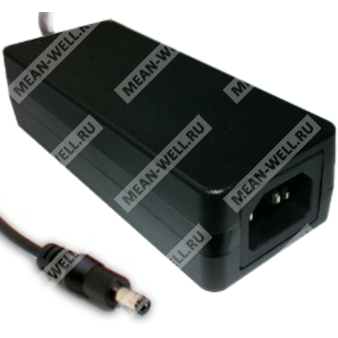

GST40A12-P1J - сетевой AC/DC адаптер промышленного исполнения на 12 В с выходным разъёмом P1J.
Назначение: одновыходной настольный источник питания класса I для промышленной электроники, потребительских устройств, телекоммуникационного и офисного оборудования.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| GST | Серия адаптеров Mean Well GST |
| 40 | Номинальная мощность 40 Вт |
| A | Исполнение с IEC320-C14 сетевым входом |
| 12 | Выходное напряжение 12 В |
| P1J | Стандартный DC-разъём типа P1J, 2,1 × 5,5 × 11 мм, тип C+, «tuning fork» |
Описание
GST40A12-P1J представляет собой высоконадёжный настольный одно-выходной зелёный адаптер мощностью 40 Вт. Изделие выполнено как источник питания класса I с заземлением, оснащено стандартным сетевым входом IEC320-C14 и работает от универсальной сети переменного тока в широком диапазоне 90…264 В~. Серия предназначена для питания различных типов потребительской и промышленной аппаратуры, где требуется стабилизированное напряжение 12 В постоянного тока.
Модель характеризуется высоким КПД, низким потреблением без нагрузки, соответствием международным нормам энергоэффективности и наличием встроенных защит от короткого замыкания, перегрузки и перенапряжения. Корпус полностью закрытый, пластиковый, из материала с классом горючести 94V-0. Предусмотрен светодиодный индикатор включения.
Применение
- Потребительская электроника
- Телекоммуникационное оборудование
- Офисная техника
- Промышленное оборудование
Особенности
- Глобальные сертификаты соответствия
- Универсальный вход переменного тока с полным диапазоном
- 3-контактный сетевой вход IEC320-C14, источник питания класса I
- Потребление без нагрузки менее 0,075 Вт
- Уровень энергоэффективности VI
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5
- Защита от короткого замыкания, перегрузки и перенапряжения
- Полностью закрытый пластиковый корпус
- Соответствие требованиям LPS
- Работа в широком диапазоне температур
- Светодиодная индикация включения
- Наличие различных сменных DC-разъёмов через аксессуары quick adapter
Электрические параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон регулировки напряжения | 12,6…16,2 В |
| Номинальный выходной ток | 3,34 А |
| Диапазон выходного тока | 0…3,34 А |
| Номинальная выходная мощность | 40 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В~ |
| Диапазон частоты сети | 47…63 Гц |
| КПД тип. | 89,5% |
| Входной ток тип. | 1 А / 115 В~; 0,5 А / 230 В~ |
| Пусковой ток макс. | 35 А / 115 В~; 65 А / 230 В~ |
| Ток утечки макс. | 0,75 мА / 240 В~ |
Защита и режимы восстановления
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Пробельный режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,2…6,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания | Есть |
Временные параметры
| Параметр | Значение |
| Время запуска, rise time | 1000 мс, 50 мс / 230 В~ при полной нагрузке |
| Время удержания | 50 мс / 230 В~; 15 мс / 115 В~ при полной нагрузке |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS 15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3 кВ~; вход–FG: 2 кВ~; выход–FG: 0,5 кВ~ |
| Сопротивление изоляции | 100 МОм / 500 В= / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линия, 2 кВ линия-FG |
| Помехи по наведённому радиочастотному напряжению | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надёжность
| Параметр | Значение |
| MTBF | 3493,6 тыс. часов минимум по Telcordia SR-332 (Bellcore); 728,2 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Тип корпуса | Case No. GS60A |
| Масса | 0,28 кг |
| Упаковка | 40 шт.; 12,02 кг / 1,04 CUFT |
Разъёмы и подключение
Сетевой вход: IEC320-C14.
Выходной разъём: P1J, стандартное исполнение.
Параметры P1J: наружный диаметр 5,5 мм, внутренний диаметр 2,1 мм, длина 11,0 мм.
Обозначение контакта: C+, tuning fork type.
Полярность: внешний контакт — «−», внутренний контакт — «+».
Примечание по заземлению: выходной «−V» не подключён к AC FG.
Примечания
- Все параметры указаны при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется в точке контроля на конце штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по линии и стабилизацию по нагрузке.
- Стабилизация по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Время запуска измеряется при первом холодном включении. Повторное включение/выключение может увеличить время запуска.
- Для высоты выше 2000 м снижение допустимой температуры составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Источник питания рассматривается как самостоятельный узел, однако конечное изделие должно быть дополнительно проверено на соответствие директивам ЭМС.
