GST40A15-P1J - промышленный AC-DC адаптер на 40 Вт с выходом 15 В для питания электронного оборудования.

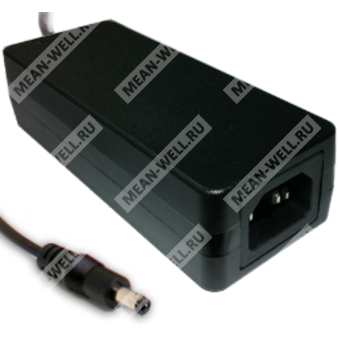

GST40A15-P1J — это высоконадежный настольный одно-выходной сетевой адаптер серии GST40A, предназначенный для применения в промышленной электронике, потребительских устройствах, телекоммуникационном и офисном оборудовании. Изделие относится к классу I, оснащено входом IEC320-C14 и обеспечивает стабилизированное постоянное напряжение 15 В при выходной мощности до 40 Вт.
Назначение
Источник питания предназначен для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение для внешнего питания аппаратуры, требующей 15 В DC. Конструкция ориентирована на длительную непрерывную эксплуатацию, высокую энергетическую эффективность и соответствие требованиям международных норм по безопасности и ЭМС.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| GST |
Серия GST |
| 40 |
Номинальная мощность 40 Вт |
| A |
Исполнение серии GST40A |
| 15 |
Выходное напряжение 15 В |
| P1J |
Тип DC-разъема: стандартный, 2,1 × 5,5 × 11 мм, тип «tuning fork» |
Применения
- Потребительские электронные устройства
- Телекоммуникационные устройства
- Офисное оборудование
- Промышленное оборудование
Описание
GST40A15-P1J представляет собой надежный настольный адаптер с одним выходом постоянного напряжения. Устройство поддерживает универсальный сетевой вход 90–264 В AC и предназначено для питания широкого спектра нагрузок, требующих 15 В DC. Серия характеризуется повышенным КПД, пониженным потреблением на холостом ходу и поддержкой функций защиты от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Глобальные сертификаты
- Универсальный вход переменного тока, полный диапазон
- 3-контактный сетевой вход IEC320-C14, изделие класса I
- Потребление без нагрузки менее 0,075 Вт
- Уровень энергоэффективности VI
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5
- Защита от короткого замыкания, перегрузки и перенапряжения
- Полностью закрытый пластиковый корпус
- Соответствие требованиям LPS
- Рабочий диапазон температур от -30 до +70 °C
- Светодиодная индикация включения питания
- Доступны различные быстросменные DC-разъемы
Электрические параметры
| Параметр |
Значение для GST40A15-P1J |
| Заказной номер |
GST40A15-P1J |
| Модель по безопасности |
GST40A15 |
| Выходное напряжение |
15 В |
| Номинальный ток |
2,67 А |
| Диапазон тока |
0 ~ 2,67 А |
| Номинальная мощность |
40 Вт |
| Пульсации и шум, максимум |
120 мВ п-п |
| Допуск по выходному напряжению |
±3,0% |
| Регулирование по входному напряжению |
±1,0% |
| Регулирование по нагрузке |
±3,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В AC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| КПД, тип. |
89% |
| Входной ток, тип. |
1 А / 115 В AC; 0,5 А / 230 В AC |
| Пусковой ток, максимум |
Холодный старт 35 А / 115 В AC; 65 А / 230 В AC |
| Ток утечки, максимум |
0,75 мА / 240 В AC |
Выходные параметры и защиты
| Параметр |
Значение |
| Диапазон выходного напряжения |
12,6 ~ 16,2 В |
| Защита от перегрузки |
105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
15,7 ~ 20,3 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим включением питания для восстановления |
| Время установки, тип. |
1000 мс, 50 мс / 230 В AC; 1000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания, тип. |
50 мс / 230 В AC; 15 мс / 115 В AC при полной нагрузке |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +70 °C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS 15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эмиссия и помехоустойчивость
| Параметр |
Норма / уровень |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 — класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 — класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, GB9254 — класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Электростатический разряд |
BS EN/EN61000-4-2 — уровень 4, 15 кВ воздушный; уровень 4, 8 кВ контактный |
| Радиочастотное поле |
BS EN/EN61000-4-3 — уровень 2, 3 В/м |
| Импульсные помехи |
BS EN/EN61000-4-4 — уровень 2, 1 кВ |
| Проводимая чувствительность |
BS EN/EN61000-4-6 — уровень 2, 3 В |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 — уровень 3, 1 кВ Line-Line, 2 кВ Line-FG |
| Магнитное поле |
BS EN/EN61000-4-8 — уровень 2, 3 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 — >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Помехоустойчивость ЭМС |
BS EN/EN55035 |
MTBF
| Показатель |
Значение |
| MTBF |
3493,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 728,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр |
Значение |
| Габариты |
125 × 50 × 31,5 мм (Д × Ш × В) |
| Исполнение корпуса |
Полностью закрытый пластиковый корпус |
| Тип корпуса |
Case No. GS60A |
| Световая индикация |
Power LED |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
0,28 кг |
| Упаковка |
40 шт.; 12,02 кг / 1,04 куб. фута |
Стандартный DC-разъем
| Параметр |
Значение |
| Тип |
P1J |
| Исполнение |
2,1 × 5,5 × 11 мм, тип «tuning fork» |
| Назначение контактов |
Центральный контакт: «+»; наружный контакт: «−» |
| Связь с PE |
−V не подключен к AC FG |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется в точке контроля на клемме разъема при 50% нагрузке.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от низкого до высокого сетевого напряжения при номинальной нагрузке.
- Время установки измеряется при первом холодном пуске. Повторное включение/выключение может увеличить это время.
- Для высоты более 2000 м температурная деривация составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. Для проведения испытаний следует использовать методику оценки ЭМС для компонентных источников питания.
Документ также указывает наличие дополнительных вариантов DC-разъемов и кабельных исполнений по запросу заказчика.
