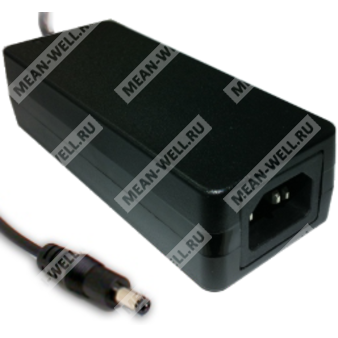

GST40A18-P1J - промышленный AC/DC адаптер 40 Вт с выходом 18 В и штекером P1J.
Назначение
GST40A18-P1J представляет собой высоконадежный настольный одно-выходной сетевой адаптер серии GST40A с входом IEC320-C14 и выходным напряжением 18 В постоянного тока.
Применения
- Потребительская электронная аппаратура
- Телекоммуникационное оборудование
- Офисное оборудование
- Промышленное оборудование
Описание
Серия GST40A — это высоконадежные адаптеры настольного исполнения мощностью 40 Вт с одним выходом. Устройство относится к классу I с защитным заземлением и оснащено стандартным сетевым вводом IEC320-C14. Диапазон входного напряжения составляет 90–264 В переменного тока, что обеспечивает работу в универсальных сетях питания. Серия предлагает исполнения с выходными напряжениями от 5 В до 48 В постоянного тока, позволяя использовать адаптер в широком спектре электронных устройств.
Для версии GST40A18-P1J характерны высокий КПД до 89 %, очень малое потребление холостого хода менее 0,075 Вт, соответствие современным требованиям по энергоэффективности, а также наличие защит от короткого замыкания, перегрузки и перенапряжения. Корпус полностью закрыт пластиком, материал корпуса — трудновоспламеняемый пластик класса 94V-0. На выходе предусмотрен светодиодный индикатор включения питания.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| GST | Серия адаптеров GST |
| 40 | Номинальная мощность 40 Вт |
| A | Исполнение серии GST40A с сетевым входом IEC320-C14 |
| 18 | Выходное напряжение 18 В постоянного тока |
| P1J | Стандартный DC-разъем типа P1J, 2,1 × 5,5 × 11 мм, штекер типа tuning fork |
Основные особенности
- Глобальные сертификаты
- Универсальный вход переменного тока, полный диапазон
- 3-контактный сетевой ввод IEC320-C14, изделие класса I
- Потребление без нагрузки менее 0,075 Вт
- Уровень энергоэффективности VI
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Полностью закрытый пластиковый корпус
- Соответствие требованиям LPS
- Диапазон рабочей температуры от -30 до +70 °C
- Светодиодный индикатор питания
- Доступны различные сменные DC-разъемы через аксессуары quick adapter
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 18 В |
| Диапазон регулировки выходного напряжения | 18,9–24,3 В |
| Номинальный выходной ток | 2,22 А |
| Диапазон выходного тока | 0–2,22 А |
| Номинальная выходная мощность | 40 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±3,0 % |
| Линейная стабилизация | ±1,0 % |
| Нагрузочная стабилизация | ±3,0 % |
| КПД типовой | 89 % |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток, типовой | 1 А / 115 В AC; 0,5 А / 230 В AC |
| Пусковой ток, максимум | 35 А / 115 В AC; 65 А / 230 В AC, холодный запуск |
| Ток утечки, максимум | 0,75 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–150 % от номинальной выходной мощности |
| Тип защиты по перегрузке | Икательный режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,2–6,8 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторного включения питания |
Временные характеристики
| Параметр | Значение |
| Время установки, типовое | 1000 мс, 50 мс / 230 В AC; 1000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания, типовое | 50 мс / 230 В AC; 15 мс / 115 В AC при полной нагрузке |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS 15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | Класс B |
| Проводимые помехи | Класс B |
| Гармонические составляющие тока | Класс A |
| Фликер напряжения | --- |
| ЭСР | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к EFT/burst | Уровень 3, 1 кВ Line-Line, 2 кВ Line-FG |
| Устойчивость к проводимым помехам | Уровень 2, 3 В |
| Устойчивость к импульсным перенапряжениям | Уровень 2, 1 кВ |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | >95 % провал 0,5 периода, 30 % провал 25 периодов, >95 % прерывания 250 периодов |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ... +70 °C |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура хранения и влажность | -40 ... +85 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2 G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3493,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 728,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса | 0,28 кг |
| Упаковка | 40 шт.; 12,02 кг / 1,04 CUFT |
Конструкция и подключение
Стандартное исполнение содержит входной разъем IEC320-C14 и выходной DC-разъем P1J. Тип P1J соответствует штекеру 2,1 × 5,5 × 11 мм, тип tuning fork, полярность: внутренний контакт положительный, наружный — отрицательный. Разъем не связан с защитным проводником AC FG.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70 % RH, если не оговорено иное.
- Выходное напряжение измеряется в точке на выводах разъема при нагрузке 50 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и с подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и нагрузочную стабилизацию.
- Линейная стабилизация измеряется от нижнего уровня сети до верхнего при номинальной нагрузке.
- Время установки измеряется при первом холодном запуске; многократное включение и выключение может увеличить это время.
- Для моделей без вентилятора при высоте эксплуатации выше 2000 м применяется снижение допустимой температуры на 3,5 °C на 1000 м.
- Источник питания рассматривается как независимый узел, однако конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Сведения о подключаемых DC-разъемах
Серия поддерживает сменные DC-разъемы через индивидуальную поставку кабеля или через аксессуар quick adapter. Для стандартного исполнения GST40A18-P1J применяется разъем P1J.
