GST40A48-P1J

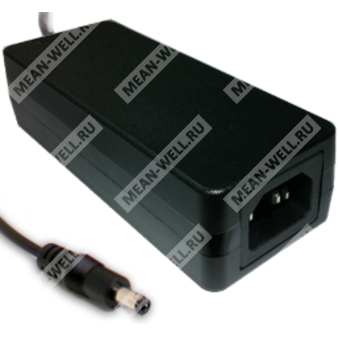

GST40A48-P1J - промышленный AC-DC адаптер 40 Вт для питания нагрузки 48 В с сетевым входом IEC C14.
Расшифровка партномера
| Обозначение | Расшифровка |
| GST | Серия GST |
| 40 | Номинальная мощность 40 Вт |
| A | Исполнение с входом IEC320-C14 |
| 48 | Выходное напряжение 48 В |
| P1J | Стандартный DC-разъём типа P1J, tuning fork, 2.1 × 5.5 × 11 мм, центр положительный |
Назначение и область применения
GST40A48-P1J представляет собой высоконадежный настольный одновыходной сетевой адаптер класса I с защитным проводником, предназначенный для питания промышленной и потребительской электронной аппаратуры. Изделие рассчитано на работу от универсальной сети переменного тока и обеспечивает стабилизированное выходное напряжение 48 В постоянного тока. Конструкция ориентирована на применение в телекоммуникационных устройствах, офисном оборудовании, промышленной технике и другой электронной аппаратуре.
Особенности
- Глобальные сертификаты.
- Универсальный вход переменного тока с полным диапазоном.
- 3-контактный вход IEC320-C14, класс I.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Расширенный диапазон рабочей температуры.
- Светодиодная индикация включения питания.
- Наличие сменных DC-разъёмов и аксессуаров быстрого подключения.
Описание
GST40A48-P1J является частью серии GST40A — высоконадежных 40-ваттных настольных адаптеров с одним выходом. Серия использует стандартный сетевой вход IEC320-C14 и рассчитана на входное напряжение 90–264 В переменного тока. В линейке предусмотрены модификации с выходным напряжением от 5 В до 48 В постоянного тока. Модель 48 В ориентирована на оборудование, требующее повышенного напряжения питания при сохранении компактных габаритов и промышленной надежности.
Для серии заявлена эффективность до 92%, а потребление в режиме холостого хода ниже 0,075 Вт. Изделие соответствует международным требованиям по энергоэффективности и выполнено в закрытом пластиковом корпусе из самозатухающего материала класса 94V-0. Адаптер сертифицирован по международным нормам безопасности.
Выход
| Параметр | Значение |
| Модель безопасности | GST40A48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,84 А |
| Диапазон тока | 0–0,84 А |
| Номинальная мощность | 40 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск по напряжению | ±2,5% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±2,5% |
| Диапазон регулировки выходного напряжения | 50,4–64,8 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 1 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток | 35 А при 115 В переменного тока; 65 А при 230 В переменного тока, холодный запуск |
| Ток утечки | 0,75 мА при 240 В переменного тока |
Динамические и защитные характеристики
| Параметр | Значение |
| Защита от перегрузки | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,2–6,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Время установления, включение | 1000 мс, 50 мс при 230 В переменного тока; 1000 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 15 мс при 115 В переменного тока, при полной нагрузке |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, продолжительность 60 мин по осям X, Y, Z |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22; CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1; EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздушный; уровень 4, 8 кВ контактный |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линия, 2 кВ линия-земля |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Безопасность и соответствие
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS 15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3493,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 728,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса и упаковка | 0,28 кг; 40 шт. / 12,02 кг / 1,04 CUFT |
| Исполнение корпуса | Полностью закрытый пластиковый корпус |
Исполнение разъёма и механика
| Параметр | Значение |
| Стандартный DC-разъём | P1J |
| Тип | 2,1 × 5,5 × 11 мм, tuning fork |
| Полярность | Центр положительный |
| Длина кабеля | 70 ±10 мм |
| Выходной кабель | UL1185 16AWG 1000 ±50 мм для 5–15 В; UL1185 18AWG 1800 ±50 мм для 18–48 В |
| Сетевой вход | IEC320-C14 |
| Расположение при измерениях | Горизонтальное |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Выходное напряжение измеряется в точке контроля на клемме штекера при 50% нагрузки.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
5. Линейная стабилизация измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
6. Время установления измеряется при первом холодном запуске. Повторное включение/выключение источника питания может увеличить время установления.
7. Для работы на высоте более 2000 м снижение допустимой температуры составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
8. Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для выполнения испытаний рекомендуется документ по испытаниям ЭМП компонентов источников питания.
