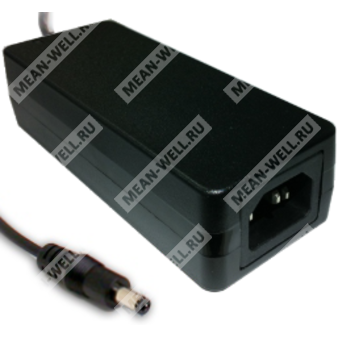

GST60A05-P1J - промышленный AC-DC адаптер 60 Вт с выходом 5 В постоянного тока и разъемом P1J.
GST60A05-P1J — высоконадежный настольный одновыходной зеленый AC-DC адаптер промышленного назначения мощностью 60 Вт, выполненный в классе I с защитным заземлением и входным разъемом IEC320-C14. Модель предназначена для питания электронного оборудования от сети переменного тока с широким диапазоном входного напряжения и обеспечивает стабилизированное выходное напряжение 5 В DC.
Расшифровка партномера
| Обозначение | Расшифровка |
| GST | Серия адаптеров Mean Well GST |
| 60 | Номинальная мощность 60 Вт |
| A | Исполнение серии GST60A |
| 05 | Выходное напряжение 5 В DC |
| P1J | Стандартный DC-разъем: штекер 2,1 × 5,5 × 11 мм, центр положительный, тип «tuning fork» |
Назначение
Источник питания предназначен для применения в потребительской электронике, телекоммуникационном оборудовании, офисной технике и промышленной аппаратуре, где требуется изолированное стабилизированное питание 5 В DC при мощности до 30 Вт для данной модификации.
Особенности
- Глобальные сертификаты соответствия.
- Универсальный диапазон входного напряжения AC.
- Вход IEC320-C14, 3-контактный, класс I.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Рабочий диапазон температуры от -30 до +70 °C.
- Светодиодный индикатор включения.
- Доступны различные сменные DC-разъемы как аксессуары.
- Промышленная эксплуатация с международным подтверждением безопасности.
Применение
- Потребительские электронные устройства.
- Телекоммуникационные устройства.
- Офисное оборудование.
- Промышленное оборудование.
Описание
GST60A — это высоконадежная серия настольных одновыходных зеленых адаптеров мощностью 60 Вт. Устройство выполнено в виде блока настольного исполнения, оснащено стандартным сетевым входом IEC320-C14 и рассчитано на работу от сети 90–264 В AC. Линейка включает модели с выходным напряжением от 5 до 48 В DC для различных типов потребительских и промышленных устройств.
Модель GST60A05-P1J относится к версии с выходным напряжением 5 В DC. Эффективность преобразования достигает 85,5% для данной модификации. Устройство характеризуется очень низким потреблением мощности без нагрузки и поддерживает работу в широком климатическом диапазоне. Корпус выполнен из трудногорючего пластика класса 94V-0.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный выходной ток | 6 А |
| Диапазон выходного тока | 0–6 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Диапазон регулировки напряжения | 5,2–6,8 В |
| Время установки и нарастания | 1000 мс, 50 мс / 230 В AC |
| Время удержания | 50 мс / 230 В AC, 15 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC |
| Частота сети | 47–63 Гц |
| Потребляемый ток | 1,4 А / 115 В AC; 1,0 А / 230 В AC |
| Пусковой ток | 35 А / 115 В AC; 65 А / 230 В AC, холодный старт |
| Ток утечки | 0,75 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Пульсирующий режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 6,0 А; защита: отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с повторным включением для восстановления |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS 15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–заземление: 2 кВ AC; выход–заземление: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум / 500 В DC / 25 °C / 70% RH |
| Электромагнитные помехи | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
| Излучение гармоник | BS EN/EN61000-3-2, GB9254 |
| Колебание напряжения | BS EN/EN61000-3-3 |
| ЭМС устойчивость к ЭСР | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к импульсным помехам | Уровень 3, 1 кВ «линия–линия», 2 кВ «линия–земля» |
| Устойчивость к наведенным помехам | Уровень 2, 3 В |
| Устойчивость к импульсным перенапряжениям | Уровень 2, 1 кВ |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| ЭМС устойчивость | BS EN/EN55035 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 3620,0 тыс. часов минимум по Telcordia SR-332 (Bellcore); 709,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габаритные и монтажные данные
| Параметр | Значение |
| Габариты | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса | 0,305 кг |
| Упаковка | 40 шт.; 13,02 кг; 1,04 куб. фута |
| Корпус | Полностью закрытый пластиковый корпус |
| Сетевой вход | IEC320-C14 |
| Выходной разъем | P1J |
Выходной разъем P1J
| Параметр | Значение |
| Тип | Стандартная модель |
| Размер | 2,1 × 5,5 × 11 мм |
| Полярность | Центр положительный |
| Исполнение | Тип «tuning fork» |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется в точке контроля на клемме штекера при 50% нагрузки.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и нагрузочных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную настройку, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Время установки измеряется при первом холодном включении. Повторное включение и выключение может увеличить время установки.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования.
- При высоте эксплуатации более 2000 м температурное снижение составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как самостоятельный узел, однако конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
