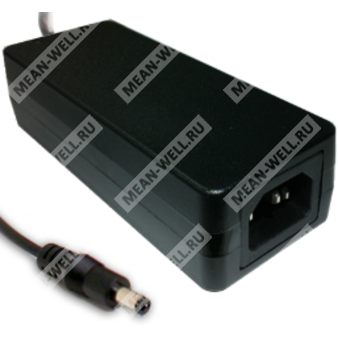

GST60A12-P1J - промышленный AC-DC адаптер мощностью 60 Вт с выходом 12 В постоянного тока и входом IEC320-C14.
GST60A12-P1J — это высоконадежный настольный одновыходный источник питания класса I с защитным заземлением, предназначенный для питания промышленной, телекоммуникационной и потребительской электроники. Модель относится к серии GST60A, рассчитана на работу от универсальной сети переменного тока и оснащена стандартным сетевым вводом IEC320-C14 и выходным коаксиальным DC-разъемом P1J.
Расшифровка партномера
| Элемент партномера |
Значение |
| GST |
Серия адаптеров Mean Well GST |
| 60 |
Номинальная мощность 60 Вт |
| A |
Исполнение серии GST60A |
| 12 |
Номинальное выходное напряжение 12 В |
| P1J |
Тип выходного DC-разъема: стандартный штекер 2.1 × 5.5 × 11 мм, центральный контакт «+» |
Краткое описание
Адаптер предназначен для преобразования сетевого напряжения 90…264 В переменного тока в стабилизированное напряжение 12 В постоянного тока при мощности до 60 Вт. Конструкция ориентирована на промышленное применение, предусматривает высокий уровень надежности, низкое энергопотребление в холостом режиме и соответствие международным требованиям по безопасности и электромагнитной совместимости.
Особенности
- Глобальные сертификаты и международное признание безопасности.
- Универсальный вход переменного тока с полным диапазоном.
- 3-контактный вход IEC320-C14, источник питания класса I.
- Потребление без нагрузки менее 0.075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Расширенный диапазон рабочей температуры.
- Светодиодная индикация включения.
- Возможность применения различных DC-разъемов через аксессуары quick adapter.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника и системы.
- Промышленное оборудование.
Выходные параметры
| Параметр |
Значение для GST60A12-P1J |
| Выходное напряжение |
12 В |
| Номинальный выходной ток |
5 А |
| Диапазон выходного тока |
0…5 А |
| Номинальная выходная мощность |
60 Вт |
| Пульсации и шум |
120 мВ п-п |
| Допуск выходного напряжения |
±3.0% |
| Регулировка по входному напряжению |
±1.0% |
| Регулировка по нагрузке |
±3.0% |
| Диапазон уставки защиты от перенапряжения |
12.6…16.2 В |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В переменного тока |
| Диапазон частоты сети |
47…63 Гц |
| КПД типовое |
89.5% |
| Входной ток типовой |
1.4 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток максимальный |
35 А при 115 В переменного тока; 65 А при 230 В переменного тока, холодный пуск |
| Ток утечки максимальный |
0.75 мА при 240 В переменного тока |
Динамические характеристики
| Параметр |
Значение |
| Время установки, включение |
1000 мс, 50 мс при 230 В переменного тока |
| Время установки, включение |
1000 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания |
50 мс при 230 В переменного тока |
| Время удержания |
15 мс при 115 В переменного тока, при полной нагрузке |
Защиты
| Вид защиты |
Параметр срабатывания / поведение |
| Перегрузка |
105…150% от номинальной выходной мощности |
| Перегрузка |
Тип защиты: hiccup mode, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение |
Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания |
Изоляция и прочность
| Параметр |
Значение |
| Испытательное напряжение |
Вход–выход: 3 кВ переменного тока |
| Испытательное напряжение |
Вход–земля: 2 кВ переменного тока |
| Испытательное напряжение |
Выход–земля: 0.5 кВ переменного тока |
| Сопротивление изоляции |
100 МОм минимум при 500 В постоянного тока, 25 °C, 70% RH |
Электромагнитная совместимость
| Параметр |
Норматив / уровень |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32; класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32; класс B |
| Гармонические токи |
BS EN/EN61000-3-2, GB9254; класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
Помехоустойчивость
| Воздействие |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздушный; уровень 4, 8 кВ контактный |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Переходные импульсы / EFT |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Кондуктивная помехоустойчивость |
BS EN/EN61000-4-6 |
Уровень 3, 3 В |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линиия, 2 кВ линия-земля |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 2, 3 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0.03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, по 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
MTBF
| Показатель |
Значение |
| MTBF |
3620.0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 709.7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр |
Значение |
| Габариты корпуса |
125 × 50 × 31.5 мм |
| Масса |
0.305 кг |
Упаковка
| Параметр |
Значение |
| Упаковка |
40 шт. / 13.02 кг / 1.04 куб. фута |
Конструкция и подключение
| Параметр |
Значение |
| Входной разъем |
IEC320-C14 |
| Тип выходного DC-разъема |
P1J |
| Исполнение DC-разъема |
Штекер 2.1 × 5.5 × 11 мм, центральный контакт «+», тип tuning fork |
| Полярность |
Центр положительный |
| Заземление DC-выхода |
Минусовой вывод не соединен с AC FG |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, относительной влажности 70%, если не оговорено иное.
- Выходное напряжение измеряется на выводах разъема при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельных конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулировку по линии и регулировку по нагрузке.
- Регулировка по входному напряжению измеряется от нижнего к верхнему пределу входа при номинальной нагрузке.
- Время установки измеряется при первом холодном пуске. Повторные включения и выключения могут увеличить это время.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать график дерейтирования.
- Для высот более 2000 м снижение допустимой температуры окружающей среды составляет 3.5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Блок питания рассматривается как независимый узел, однако конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС на уровне системы.
