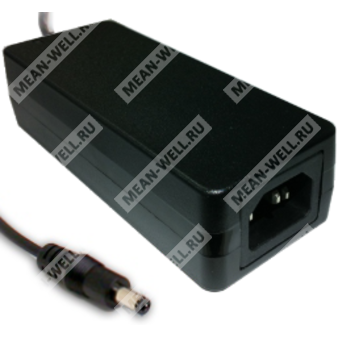

GST60A15-P1J - промышленный AC/DC адаптер мощностью 60 Вт для питания оборудования постоянным напряжением 15 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| GST | Серия источников питания GST |
| 60 | Номинальная мощность 60 Вт |
| A | Исполнение адаптера серии GST60A |
| 15 | Выходное напряжение 15 В постоянного тока |
| P1J | Стандартный выходной DC-разъём 2,1 × 5,5 × 11 мм, полярность «плюс в центре» |
Назначение
GST60A15-P1J представляет собой высоконадёжный настольный одновыходной зелёный адаптер класса I с входом IEC320-C14, предназначенный для питания промышленного, телекоммуникационного, офисного и бытового электронного оборудования.
Особенности
- Глобальные сертификаты.
- Универсальный вход переменного тока полного диапазона.
- Трёхконтактный вход IEC320-C14, изделие класса I.
- Потребление холостого хода менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Расширенный рабочий диапазон температур.
- Светодиодная индикация включения.
- Доступны различные быстросменные аксессуары DC-разъёмов.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
Описание
GST60A15-P1J относится к серии GST60A — высоконадёжных одновыходных настольных AC/DC адаптеров мощностью 60 Вт. Изделие выполнено в зелёной энергоэффективной концепции, использует стандартный сетевой вход IEC320-C14 и рассчитано на питание от сети переменного тока 90…264 В. Для данной модификации предусмотрено выходное напряжение 15 В постоянного тока, а штатным выходным исполнением является штекер P1J.
Серия ориентирована на применение в системах, где требуются высокая стабильность, низкое энергопотребление в режиме холостого хода, соответствие международным требованиям по безопасности и электромагнитной совместимости, а также возможность использования сменных DC-разъёмов через аксессуары или заказные исполнения.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 4 А |
| Диапазон тока | 0…4 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 120 мВп-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по входному напряжению | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Установка, время нарастания | 1000 мс, 50 мс при 230 В переменного тока |
| Время удержания | 50 мс при 230 В переменного тока; 15 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока |
| Диапазон частоты | 47…63 Гц |
| КПД | 89,5% |
| Потребляемый ток | 1,4 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток | Холодный старт: 35 А при 115 В переменного тока; 65 А при 230 В переменного тока |
| Ток утечки | 0,75 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 105…150% от номинальной выходной мощности; режим защиты — прерывистый, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 18,9…24,3 В; защита с отключением выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C, с учётом снижения нагрузки по кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 минут на цикл; 1 цикл длительностью 60 минут по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS 15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока; вход–PE: 2 кВ переменного тока; выход–PE: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм минимум при 500 В постоянного тока, 25 °C, 70% RH |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032, FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032, FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2, GB9254 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Устойчивость к помехам
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линия; 2 кВ линия-PE |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Кондуктивная чувствительность | BS EN/EN61000-4-6 | Уровень 3, 3 В |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надёжность
| Параметр | Значение |
| MTBF | 3620,0 тыс. часов минимум по Telcordia SR-332 (Bellcore); 709,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса | 0,305 кг |
| Корпус | Полностью закрытый пластиковый корпус |
| Сетевой ввод | IEC320-C14 |
| Выходной разъём | P1J |
| Полярность | Плюс в центре, минус на внешней оболочке |
| Длина сетевого кабеля | 70 ±10 мм |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 40 шт. |
| Масса упаковки | 13,02 кг |
| Объём упаковки | 1,04 CUFT |
Параметры модели GST60A15-P1J
| Параметр | Значение |
| Серия | GST60A |
| Мощность | 60 Вт |
| Модификация | A |
| Выходное напряжение | 15 В |
| Выходной разъём | P1J |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Выходное напряжение измеряется на выводе разъёма при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по сети и по нагрузке.
- Стабилизация по сети измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Время установки измеряется при первом холодном старте. Повторное включение/выключение источника питания может увеличить это время.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования.
- Снижение допустимой температуры окружающей среды на высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Источник питания рассматривается как самостоятельный блок, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
