GST60A18-P1J
GST60A18-P1J - 60-ваттный AC/DC промышленный адаптер с выходом 18 В и сетевым входом IEC320-C14.
Назначение и общее описание
GST60A18-P1J — высоконадежный настольный AC/DC источник питания серии GST60A мощностью 60 Вт, предназначенный для питания промышленной, телекоммуникационной и потребительской электроники. Изделие выполнено в полностью закрытом пластиковом корпусе, относится к классу I и оснащено стандартным сетевым вводом IEC320-C14. Модель рассчитана на работу от универсальной сети переменного тока 90…264 В и формирует стабилизированное постоянное напряжение 18 В.
Серия характеризуется высоким КПД, малым потреблением холостого хода, соответствием международным требованиям по энергоэффективности и наличием полного набора защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | GST | Серия промышленных AC/DC адаптеров Mean Well |
| Мощность | 60 | Номинальная мощность 60 Вт |
| Исполнение | A | Серия GST60A |
| Выходное напряжение | 18 | 18 В постоянного тока |
| Исполнение сетевого ввода | P1J | Стандартный выходной DC-разъем: цилиндрический 5,5 × 2,1 мм, длина 11 мм, полярность C+, тип «tuning fork» |
Свойства
- Глобальные сертификаты.
- Универсальный вход переменного тока полного диапазона.
- Трехполюсный сетевой ввод IEC320-C14, источник питания класса I.
- Потребление без нагрузки менее 0,075 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Рабочий диапазон температуры окружающей среды от -30 до +70 °C.
- Светодиодная индикация включения.
- Доступны различные варианты быстросменных DC-разъемов.
- 3-летний ресурс гарантии в документе указан, но в ответ не включен по требованию.
Применение
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и инфраструктура.
- Промышленное оборудование.
Параметры
Выход
| Параметр | Значение для GST60A18-P1J |
| Номинальное выходное напряжение | 18 В |
| Номинальный ток | 3,33 А |
| Диапазон тока | 0…3,33 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Диапазон регулировки напряжения | 15,7…20,3 В |
| Время нарастания и установки | 1000 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 15 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение для GST60A18-P1J |
| Диапазон входного напряжения | 90…264 В AC |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовое | 89,5% |
| Потребляемый ток | 1,4 А при 115 В AC; 1,0 А при 230 В AC |
| Пусковой ток | Холодный старт: 35 А при 115 В AC; 65 А при 230 В AC |
| Ток утечки | 0,75 мА при 240 В AC |
Защиты
| Параметр | Значение для GST60A18-P1J |
| Перегрузка | 105…150% от номинальной выходной мощности; режим прерывистой защиты, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 18,9…24,3 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатация и окружающая среда
| Параметр | Значение для GST60A18-P1J |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, по 10 минут на цикл, суммарно 60 минут по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение для GST60A18-P1J |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–земля: 2 кВ AC; выход–земля: 0,5 кВ AC |
| Сопротивление изоляции | Не менее 100 МОм при 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS 15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
| Проводимые помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические токи | Класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость ЭМС
| Параметр | Значение для GST60A18-P1J |
| Электростатический разряд | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактный |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 3, 1 кВ линия-линия; 2 кВ линия-земля |
| Импульсные помехи | Уровень 2, 1 кВ |
| Кондуктивная помехоустойчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надежность, размеры, упаковка
| Параметр | Значение для GST60A18-P1J |
| MTBF | 3620,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 709,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 125 × 50 × 31,5 мм (Д × Ш × В) |
| Масса | 0,305 кг |
| Упаковка | 40 шт.; 13,02 кг; 1,04 CUFT |
Механическое исполнение

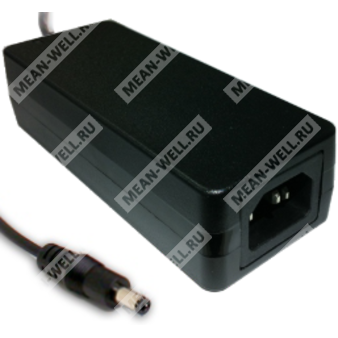

Корпус настольного исполнения, полностью закрытый, с сетевым вводом IEC320-C14. Габаритная длина корпуса 125 мм, ширина 50 мм, высота 31,5 мм. На корпусе предусмотрен светодиодный индикатор наличия питания.
Выходной разъем P1J
| Тип | Размеры | Полярность | Исполнение |
| P1J | 2,1 × 5,5 × 11 мм | C+ | Стандартный штекер, тип tuning fork |
Наружный контакт — положительный, внутренний контакт — отрицательный. Контакт отрицательной шины не соединен с AC FG.
Дополнительные сведения по кабелю
Для 5…9 В применен UL2464 16AWG длиной 1000 ±50 мм, для 12…15 В — UL1185 16AWG длиной 1000 ±50 мм, для 18 В — UL1185 16AWG длиной 1500 ±50 мм, для 24…48 В — UL1185 18AWG длиной 1800 ±50 мм. Для GST60A18-P1J в документе указан кабель длиной 1500 ±50 мм.
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%, если не оговорено иное.
2. Выходное напряжение измеряется в точке на клемме штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает начальную установку, стабилизацию по сети и по нагрузке.
5. Стабилизация по сети измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
6. Время установки измеряется при первом холодном запуске. Повторные включения питания могут увеличивать время установки.
7. При пониженном входном напряжении может потребоваться дерейтинг; для подробностей следует использовать кривую дерейтинга.
8. Для высот выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных исполнений и 5 °C/1000 м для моделей с вентилятором.
9. Источник питания рассматривается как независимое изделие, однако конечное оборудование должно дополнительно подтверждать соответствие требованиям ЭМС.
