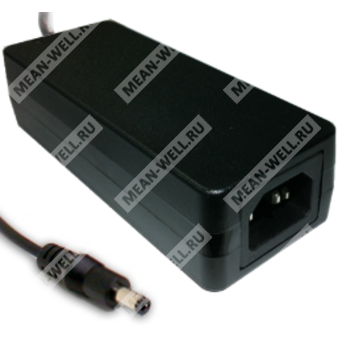

GST60A24-P1J - промышленный AC-DC адаптер на 60 Вт с выходом 24 В DC и входом IEC320-C14.
GST60A24-P1J — высоконадежный настольный источник питания переменного/постоянного тока для промышленного и общепромышленного применения, предназначенный для преобразования сетевого напряжения в стабилизированное выходное напряжение 24 В DC.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| GST | Серия GST |
| 60 | Номинальная мощность 60 Вт |
| A | Серия адаптеров с сетевым входом IEC320-C14 |
| 24 | Выходное напряжение 24 В DC |
| P1J | Стандартный DC-разъём 2,1 × 5,5 × 11 мм, центральный контакт «C+», тип «tuning fork» |
Назначение
Изделие относится к серии надежных «green» промышленных адаптеров мощностью 60 Вт, выполненных в полностью закрытом пластиковом корпусе и оснащенных входом IEC320-C14, светодиодной индикацией питания и защитами по короткому замыканию, перегрузке, перенапряжению и перегреву.
Области применения
- Потребительская электронная аппаратура
- Телекоммуникационное оборудование
- Офисная техника и инфраструктура
- Промышленное оборудование
Особенности
- Глобальная сертификация
- Универсальный вход переменного тока, полный диапазон
- 3-полюсный сетевой вход IEC320-C14, класс I
- Потребление на холостом ходу менее 0,075 Вт
- Уровень энергоэффективности VI
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Полностью закрытый пластиковый корпус
- Соответствие требованиям LPS
- Широкий диапазон рабочей температуры от -30 до +70 °C
- Светодиодный индикатор включения
- Доступны различные быстро заменяемые DC-разъёмы через аксессуары
Описание
GST60A — высоконадежная серия настольных одно-выходных «green» адаптеров мощностью 60 Вт. Данное изделие относится к классу I (с заземлением FG), оснащено стандартным сетевым входом IEC320-C14 и рассчитано на входное напряжение 90…264 В AC. Серия включает модификации с выходным напряжением от 5 В DC до 48 В DC, что позволяет использовать её в широком спектре потребительских и промышленных устройств.
Для модели GST60A24-P1J номинальным является выход 24 В DC. Высокий КПД и крайне малое потребление без нагрузки обеспечивают соответствие современным требованиям по энергоэффективности. Изделие предназначено для работы как в рабочем, так и в дежурном режиме с минимальными потерями энергии.
Корпус выполнен из негорючего пластика с классом воспламеняемости 94V-0. Источник питания сертифицирован по международным требованиям безопасности.
Основные параметры
| Параметр | Значение для GST60A24-P1J |
| Серия | GST60A |
| Номинальная мощность | 60 Вт |
| Тип изделия | AC-DC адаптер, настольное исполнение |
| Количество выходов | Один |
| Класс | Класс I |
| Входной разъём | IEC320-C14 |
| Выходной разъём | P1J |
| Полярность выхода | C+ |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В DC |
| Диапазон выходного тока | 0…2,5 А |
| Номинальный выходной ток | 2,5 А |
| Номинальная выходная мощность | 60 Вт |
| Пульсации и шум | 150 мВп-п |
| Допуск выходного напряжения | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Нагрузочная стабилизация | ±3,0% |
| Диапазон регулировки/защиты по перенапряжению | 25,2…32,4 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток при 230 В AC | 1,0 А тип. |
| Потребляемый ток при 115 В AC | 1,4 А тип. |
| Пусковой ток | 35 А при 115 В AC, 65 А при 230 В AC, холодный старт |
| Ток утечки | 0,75 мА при 240 В AC |
| Частота сети для графика статической характеристики | 60 Гц |
Динамические характеристики
| Параметр | Значение |
| Время запуска и нарастания | 1000 мс, 50 мс при 230 В AC |
| Время запуска и нарастания | 1000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC |
| Время удержания | 15 мс при 115 В AC, при полной нагрузке |
Защиты
| Тип защиты | Уставка / поведение |
| Перегрузка | 105…150% от номинальной выходной мощности |
| Перегрузка | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Защитное отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Защитное отключение выходного напряжения, восстановление после повторного включения |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и заземлением | 2 кВ AC |
| Испытательное напряжение между выходом и заземлением | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум, 500 В DC, 25 °C, 70% RH |
Надежность
| Параметр | Значение |
| MTBF | 3620,0 тыс. ч минимум, Telcordia SR-332 (Bellcore); 709,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C, 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS 15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), FCC Part 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 |
| Гармонические токи | BS EN/EN61000-3-2, GB9254 |
| Фликер напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость ЭМС
| Фактор воздействия | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3, 1 кВ линия-линией, 2 кВ линия-заземление |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Габариты, масса и упаковка
| Параметр | Значение |
| Габариты | 125 × 50 × 31,5 мм |
| Масса | 0,305 кг |
| Упаковка | 40 шт. в упаковке; 13,02 кг; 1,04 куб. фут |
Подключение и конструкция
| Параметр | Значение |
| Тип DC-разъёма | P1J |
| Исполнение DC-разъёма | Штекер 2,1 × 5,5 × 11 мм, C+, «tuning fork» |
| Материал корпуса | Полностью закрытый пластиковый корпус |
| Сетевой вход | IEC320-C14 |
| Индикация | Светодиод питания |
Примечания
- Все параметры приведены для входного напряжения 230 В AC, номинальной нагрузки, температуры окружающей среды 25 °C и относительной влажности 70%, если не указано иное.
- Выходное напряжение измеряется на клеммах штекера при нагрузке 50%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную настройку, линейную стабилизацию и нагрузочную стабилизацию.
- Линейная стабилизация измеряется от низкого до высокого уровня входного напряжения при номинальной нагрузке.
- Время установления измеряется при первом холодном пуске. Повторное включение/выключение питания может увеличить время установления.
- При низком входном напряжении может потребоваться снижение нагрузки; следует руководствоваться кривой дерейтирования.
- Для моделей без вентилятора при высоте более 2000 м снижение рабочей температуры составляет 3,5 °C на 1000 м.
- Источником питания изделие считается как независимый блок, однако конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
