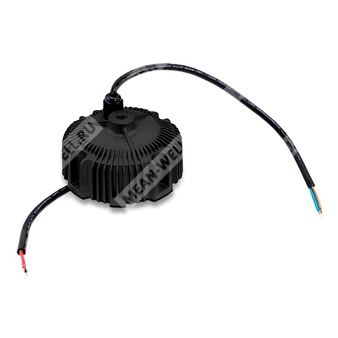

HBG-100-36A - AC/DC драйвер светодиодов постоянного тока 100 Вт для прямого питания LED-модулей.
Расшифровка партномера
- HBG — серия светодиодных драйверов кругового исполнения (металлический корпус).
- 100 — номинальная выходная мощность 100 Вт.
- 36 — номинальное выходное напряжение (класс 36 В).
- A — исполнение с регулировкой выходного тока встроенным потенциометром; степень защиты IP65.
Назначение и область применения
- Питание светодиодных светильников: промышленное/складское освещение, сценическое освещение, прожекторное освещение.
- Исполнение Type “HL” — для применения в опасных (классифицированных) зонах Class I, Division 2.
- Режим работы: стабилизация тока (Constant Current) для прямого подключения LED-нагрузки.
Выходные параметры (модель HBG-100-36A)
| Номинальный выходной ток | 2,7 А |
| Номинальная выходная мощность | 97,2 Вт |
| Диапазон стабилизации тока (область постоянного тока) | 21,6…36 В |
| Диапазон выходного напряжения | 21,6…36 В |
| Напряжение холостого хода (макс.) | 37 В |
| Диапазон регулировки выходного тока (для A-типа) | 1,62…2,7 А (встроенный потенциометр) |
| Допуск тока | ±5,0% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Время запуска | 2000 мс / 115 VAC; 500 мс / 230 VAC |
Входные параметры
| Диапазон входного напряжения | 90…305 VAC; 127…431 VDC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | >0,96 / 115 VAC; >0,96 / 230 VAC; >0,94 / 277 VAC |
| Полные гармонические искажения | <20% (нагрузка ≥60% при 115/230 VAC; нагрузка ≥75% при 277 VAC) |
| Ток потребления (тип.) | 1,1 А / 115 VAC; 0,5 А / 230 VAC; 0,45 А / 277 VAC |
| Пусковой ток (тип.) | 60 А (twidth=550 мкс, при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 VAC |
| Макс. количество блоков на автомате 16 А | 4 шт. (автомат тип B) / 8 шт. (автомат тип C) при 230 VAC |
Энергоэффективность
| КПД (тип.) | 91% (для варианта 36 В) |
| Функция коррекции коэффициента мощности | встроенная активная PFC |
Защиты и функции
| Защита от перегрузки по току | 95…108%; ограничение тока (Constant current limiting) |
| Защита от перенапряжения | 41…49 В; отключение выхода, восстановление после повторного включения питания |
| Защита от перегрева | отключение выхода, восстановление после повторного включения питания |
| Регулировка выходного тока | для A-типа — встроенный потенциометр |
Электробезопасность и ЭМС
| Стандарты безопасности | UL8750 (Type “HL”), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; GB19510.1, GB19510.14; BIS IS15885 (для 36A/48A/60A); EAC TP TC 004; IP65 или IP67 approved |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход / вход-FG / выход-FG: 100 МОм при 500 VDC, 25°C, 70% RH |
| ЭМС (излучение) | соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (нагрузка ≥60%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС (устойчивость) | соответствие BS EN/EN61000-4-2/3/4/5/6/8/11, BS EN/EN61547; уровень light industry (импульсные перенапряжения: Line-Earth 4 кВ, Line-Line 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40…+85°C |
| Максимальная температура корпуса (Tcase) | +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF | мин. 2433,4 тыс. ч (Telcordia SR-332); мин. 299,3 тыс. ч (MIL-HDBK-217F, 25°C) |
Конструктивные параметры
| Степень защиты оболочки | IP65 (исполнение A) |
| Габариты | Ø130 мм × 66,5 мм (D × H) |
| Масса | 1,18 кг (для Blank/A/B) |
Подключение (по обозначениям проводов)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый).
- Выход DC: +V (красный), -V (чёрный).
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методики питания LED-модуля: см. раздел о методах управления LED-модулем (режим стабилизации тока).
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по графикам статической характеристики.
- Время запуска измеряется при холодном первом включении; частые включения/выключения могут приводить к увеличению времени запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; характеристики ЭМС зависят от полной установки, поэтому производитель конечного изделия должен повторно подтвердить соответствие ЭМС на уровне изделия.
- Серия рассчитана на типичную наработку более 50 000 часов при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Для высоты установки выше 2000 м: снижение допустимой температуры окружающей среды 3,5°C на каждые 1000 м для безвентиляторных моделей и 5°C на каждые 1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя, включая примечания по монтажу и обеспечению влагозащиты IP.
- Для A/AB-исполнений: при встраиваемом применении или для соответствия Type HL необходимо учитывать использование/заливку отверстия регулировки тока компаундом.
