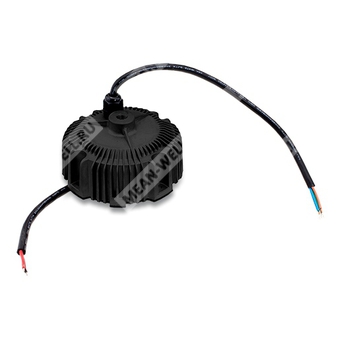

HBG-100-48DA - AC/DC драйвер светодиодов постоянного тока 100 Вт с управлением по DALI для прямого питания LED модулей.
Расшифровка партномера
HBG — серия драйверов светодиодов в круглом металлическом корпусе
100 — номинальная мощность 100 Вт
48 — исполнение по номинальному выходному напряжению (модель 48 В класса; рабочий диапазон выхода 28,8–48 В)
DA — функциональная опция: управление по DALI (DALI interface на первичной стороне)
Назначение и основные особенности
- Режим работы: источник постоянного тока для непосредственного питания светодиодов.
- Корпус: круглый металлический, бесшумное исполнение (без вентилятора).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс защиты оболочки: IP67 (для исполнения DA).
- Назначение по безопасности: тип “HL” для применения в Class I, Division 2 hazardous (classified) location.
Выходные параметры (модель 48 В)
| Параметр |
Значение |
| Модель базовой электрической платформы |
HBG-100-48 |
| Номинальный ток |
2,0 А |
| Номинальная мощность |
96 Вт |
| Диапазон выходного напряжения (рабочий) |
28,8 ~ 48 В |
| Область стабилизации тока (постоянный ток) |
54 ~ 63 В |
| Макс. напряжение холостого хода |
49 В |
| Допуск по току |
±5,0% |
| Пульсации тока |
не более 5,0% при номинальном токе |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке |
PF > 0,96 (115 В AC); PF > 0,96 (230 В AC); PF > 0,94 (277 В AC) |
| КПД (типовой) для серии |
91% (для модели 48 В) |
| Ток потребления (типовой) |
1,1 А / 115 В AC; 0,5 А / 230 В AC; 0,45 А / 277 В AC |
| Пусковой ток (типовой) |
60 А, холодный старт (twidth=550 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
| Время выхода на режим |
2000 мс / 115 В AC; 500 мс / 230 В AC |
| Макс. количество БП на автомате 16 А |
4 шт. (автомат тип B) / 8 шт. (автомат тип C) при 230 В AC |
| Коэффициент гармоник по току |
THD < 20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
Функции управления (исполнение DA)
| Параметр |
Значение |
| Интерфейс управления |
DALI (подключение сигнала между DA+ и DA-) |
| Адресация и группы DALI |
16 групп и 64 адреса |
| Первый шаг регулирования |
фиксирован на 8% выходного уровня |
| Соответствие стандартам DALI |
IEC62386-101, IEC62386-102, IEC62386-207 |
Защитные функции
| Параметр |
Значение |
| Защита от перегрузки по току |
срабатывание при 95 ~ 108%; режим ограничения постоянного тока |
| Защита от перенапряжения |
отключение выходного напряжения; восстановление после повторной подачи питания |
| Защита от перегрева |
отключение выходного напряжения; восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Параметр |
Значение |
| Испытательное напряжение изоляции |
вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции |
вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Нормативы безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
| ЭМС излучение |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (light industry level); грозоимпульс: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
Условия эксплуатации и надежность
| Параметр |
Значение |
| Рабочая температура корпуса (Tcase) |
-40 ~ +85°C |
| Максимальная температура корпуса |
Tcase = +85°C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
-40 ~ +80°C; 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50°C) |
| Вибростойкость |
10 ~ 500 Гц, 5G, 12 мин/цикл; 72 мин по осям X,Y,Z |
| MTBF |
2433,4 тыс. часов (мин.) Telcordia SR-332 (Bellcore); 299,3 тыс. часов (мин.) MIL-HDBK-217F (25°C) |
Конструктивные параметры
| Параметр |
Значение |
| Степень защиты оболочки |
IP67 (исполнение DA) |
| Габаритные размеры |
Ø130 мм × 66,5 мм (диаметр × высота) |
| Масса |
1,18 кг |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел по методам питания светодиодного модуля (режим постоянного тока).
- При низких входных напряжениях может требоваться снижение нагрузки; см. статические характеристики.
- Время выхода на режим измерено при холодном первом включении; повторные включения/выключения могут увеличивать время выхода на режим.
- Для исполнения DA типовой КПД ниже указанного в спецификации на 1%.
- Источник рассматривается как компонент, работающий в составе конечного изделия; производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на уровне полной установки.
- Типичная наработка >50 000 часов достигается при Tcase, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Для высот более 2000 м: снижение предельной температуры окружающей среды на 3,5°C на каждые 1000 м для безвентиляторных моделей и на 5°C на каждые 1000 м для моделей с вентилятором.
- Перед применением см. руководство пользователя по установке и обеспечению влагозащиты IP.
- Для исполнений A/AB при применении требований Type HL необходимо учитывать монтаж/заполнение отверстия регулировки тока компаундом.
